更多>>石英晶体振荡器中高档级别的“恒温晶体振荡器电路介绍”
来源:http://www.kangbidz.com 作者:康比电子 2018年02月25
所谓恒温晶体振荡器简称“恒温晶振”,主要是利用恒温槽使晶体振荡器中石英晶体谐振器的温度保持恒定,将由周围温度变化引起的振荡器输出频率变化量削减到最小的晶体振荡器。
OCXO是由恒温槽控制电路和振荡器电路构成的。通常人们是利用热敏电阻"电桥"构成的差动串联放大器,来实现温度控制。恒温晶振具备低作用,快速启动,低电压工作,低电平驱动和低电流消耗已成为一个趋势。电源电压一般为3.3V。许多TCXO和VCXO产品,电流损耗不超过2mA。石英晶体振荡器的快速启动技术也取得突破性进展。
恒温晶体振荡器电路
晶振当前温度对应的电压与标称电压值通过温控放大器进行差放,驱动发热元件使槽内晶体温度总是保持在其高温拐点,这样的晶振称为恒温晶振。与前面所述各种晶振相比,此是最为稳定的种晶振。它基于冷压焊晶体和内热式晶体,相应的振荡器便称为冷压焊晶体振荡器和内热式晶体振荡器。
也有人将恒温晶器。也有人将恒温晶温晶振。双槽分内、外槽。晶振和温控置内槽,外槽是一个独率立的,置内槽于其中,温度较低的槽。但是,也必须高于环境温度的上限。内控制器只补偿外槽的温度变化,外控制器补偿整个温度范围。热量Q的计算:
双槽的热增益可作到10万倍以上。环境温度在-40℃~+75℃内变化时,晶体温度变化小于0.001℃。因此,振荡器的频率一温度性能已作到小于±5×10-11恒温晶振引入了温度传感器,加热元件、热控制放大电路和恒温槽。
冷压焊晶体振荡器电路

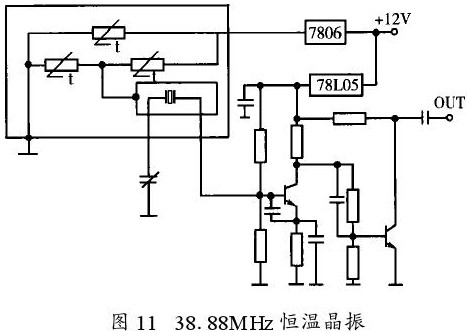

这是一种常规的恒温晶体振荡器。优点是加热相对简单,能保证小尺寸情况下频率一温度稳定性达最高;缺点是体积大、功耗高、预热时间长机械费用高。图11是一个简单的恒温晶振的电路它省去了热控制放大器,PTC热敏电阻既作温度传感器又作加热元件。
内热式石英晶体振荡器电路内热式品体是将用作加热器和传感器的PTC热敏电阻装在毛坯晶体支架金属座上,紫外线清洗后环氧树脂填充。这样的振荡器具有低的相位噪声,小的电流损耗。还有一种内热式用组合加热器。它由小型薄膜元件与微型NTC热敏电阻组成。将它们一块直接装在毛坯晶体上,而功率管装在特制支架底座上。这种组合式的优点是快速预热和小功耗,其预热时同只要30秒。内热式的缺点。
是技术昂贵,热模式复杂

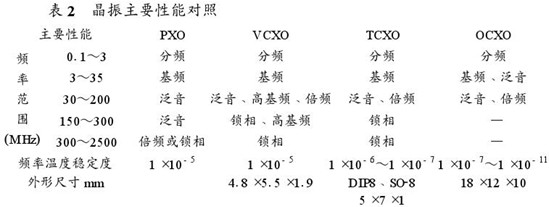

表2列出了目前国外各种晶振的最高水平。我国近几年在各地也出现了国外独资、合资晶体谐振器、振荡器和陶瓷滤波器生产企业,大大促进和提高了相应产品技术含量。因篇幅所限,组合晶振这里不再另述。
OCXO是由恒温槽控制电路和振荡器电路构成的。通常人们是利用热敏电阻"电桥"构成的差动串联放大器,来实现温度控制。恒温晶振具备低作用,快速启动,低电压工作,低电平驱动和低电流消耗已成为一个趋势。电源电压一般为3.3V。许多TCXO和VCXO产品,电流损耗不超过2mA。石英晶体振荡器的快速启动技术也取得突破性进展。
恒温晶体振荡器电路
晶振当前温度对应的电压与标称电压值通过温控放大器进行差放,驱动发热元件使槽内晶体温度总是保持在其高温拐点,这样的晶振称为恒温晶振。与前面所述各种晶振相比,此是最为稳定的种晶振。它基于冷压焊晶体和内热式晶体,相应的振荡器便称为冷压焊晶体振荡器和内热式晶体振荡器。
也有人将恒温晶器。也有人将恒温晶温晶振。双槽分内、外槽。晶振和温控置内槽,外槽是一个独率立的,置内槽于其中,温度较低的槽。但是,也必须高于环境温度的上限。内控制器只补偿外槽的温度变化,外控制器补偿整个温度范围。热量Q的计算:
双槽的热增益可作到10万倍以上。环境温度在-40℃~+75℃内变化时,晶体温度变化小于0.001℃。因此,振荡器的频率一温度性能已作到小于±5×10-11恒温晶振引入了温度传感器,加热元件、热控制放大电路和恒温槽。
冷压焊晶体振荡器电路
这是一种常规的恒温晶体振荡器。优点是加热相对简单,能保证小尺寸情况下频率一温度稳定性达最高;缺点是体积大、功耗高、预热时间长机械费用高。图11是一个简单的恒温晶振的电路它省去了热控制放大器,PTC热敏电阻既作温度传感器又作加热元件。
内热式石英晶体振荡器电路内热式品体是将用作加热器和传感器的PTC热敏电阻装在毛坯晶体支架金属座上,紫外线清洗后环氧树脂填充。这样的振荡器具有低的相位噪声,小的电流损耗。还有一种内热式用组合加热器。它由小型薄膜元件与微型NTC热敏电阻组成。将它们一块直接装在毛坯晶体上,而功率管装在特制支架底座上。这种组合式的优点是快速预热和小功耗,其预热时同只要30秒。内热式的缺点。
是技术昂贵,热模式复杂
表2列出了目前国外各种晶振的最高水平。我国近几年在各地也出现了国外独资、合资晶体谐振器、振荡器和陶瓷滤波器生产企业,大大促进和提高了相应产品技术含量。因篇幅所限,组合晶振这里不再另述。
