Abracon晶振5G小型蜂窝的时序参考，5G的引入对许多服务于电信行业的组件制造商提出了挑战。定时和同步肯定是其中之一。实现诸如波束控制和毫米波通信需要更精确的定时解决方案。这些解决方案将在安装小电池的环境条件变化的情况下也必须是坚固的。
通用5G架构：
随着行业转向更复杂的无线接入网络(RAN )，贴片晶振，预计会看到更多以统一和标准化的方式来实施。开放式RAN架构(O-RAN)是站在这项倡议的最前沿。

Abracon晶振5G小型蜂窝的时序参考
在O-RAN中，远程无线电单元(RRU)充当网络的接入点。用户将连接到了RRU，数据将到达前端传输交换机，然后继续传输到边缘服务器或分布式服务器单位(DU)。然后，DU将信息传递给中央单元。这些阶段之间的同步是对4G至关重要，但对新的5G应用更为重要。这是使用同步完成的由称为IEEE 1588的精确时钟同步协议管理的方法。
IEEE 1588在基于分组的网络系统中提供精确的时钟同步 5G同步的支柱。IEEE 1588是一种精确定时协议(PTP ),支持其异构系统包括各种固有精度、分辨率和稳定性的时钟与大师级时钟同步。该协议支持系统范围的同步精度，具有最少的网络和本地时钟计算资源。
PTP可以对网络上的时钟中断做出反应，例如丢失主时钟。在标准范围内是一种分级算法，当同步错误为在网络中调用。这就需要特别注意每一个所用的参考石英振荡器网络的阶段。
小小区远程无线电单元致密化
5G实施的最具挑战性的方面之一将是所需的大量rru来和现在的4G覆盖竞争。过多的rru对于容易阻塞的人来说是必要的毫米波。这些装置将安装在灯柱、道路、十字路口、屋顶等处。这 rru的致密化有助于改变环境条件，而这可能并不是问题之前，并可能对5G的严格计时要求构成威胁
Abracon晶振解决方案
Abracon通过支持高通的Open RAN平台的发布来满足这些要求小型电池，表示为FSM100xx和FSM200xx，引入了AST3TDA-0000-T5，AST3TDA-0000-T5是一款38.400MHz温度补偿压控晶体振荡器 (TCVCXO ),专为该平台设计，保证卓越的性能在rru看到的各种条件下。

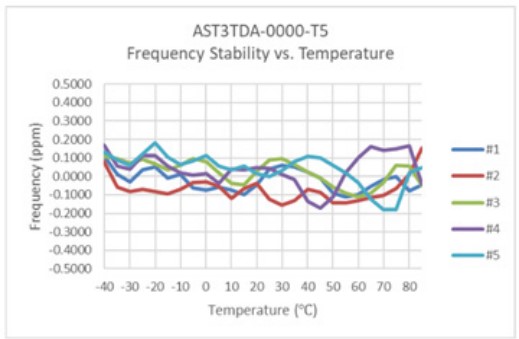

图2：ast 3 TDA-0000-T5的频率稳定性与温度的关系
AST3TDA-0000-T5具有严格的频率稳定性，典型性能为200ppb rru在各种工作温度范围内的最大限值为280ppb 期待面对。

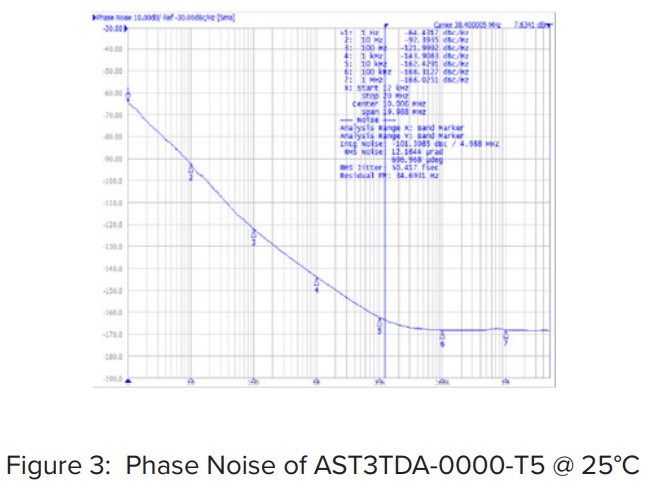

图3：25°C时AST3TDA-0000-T5的相位噪声
TCVCXO的相位噪声性能非常适合小蜂窝平台，这是其最差的情况均方根相位抖动的额定值为100fs，典型性能为50fs，轻松支持IEEE标准 1588年PTP

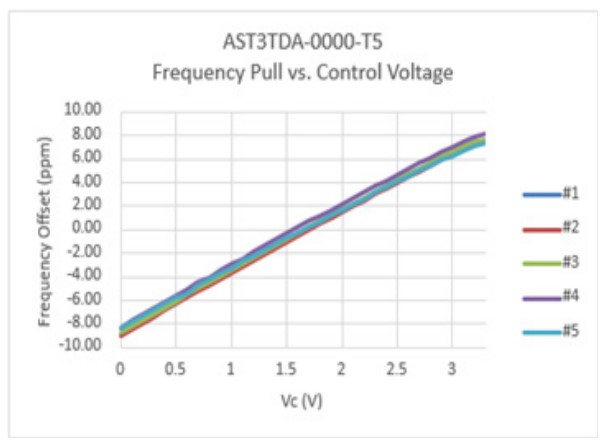

图4:ast 3 TDA-0000-T5的频率牵引与控制电压
至关重要的是，频率牵引是单调的，以确保小范围内的可靠频率锁定细胞平台和AST3TDA-0000-T5正是这样做的。频率牵引范围通常在7ppm时执行，最小值为5ppm。
为了最大限度地减少同步偏差并在整个 5G基础设施，将重点放在架构的时序和同步方面报酬丰厚。体系结构的每个阶段都需要一定的弹性来应对不可预测的环境条件和网络故障。网络最脆弱的故障点是rru，同时也是5G最受欢迎的组件。Abracon有帮助通过在rru引入AST3TDA0000-T5，确保符合5G的严格时间要求。
