晶体单元结构
石英晶振单元包括一个石英小条或小圆盘,根据客户指定的谐振频率加工成精确的尺寸和厚度.石英镀有导电电极,并安装在密封的保护外壳中(见图1). 电极通过玻璃-金属密封连接到穿过基座组件的引线,或者在SMD陶瓷封装的情况下(见图1);电极通过层状电镀陶瓷连接到焊盘.

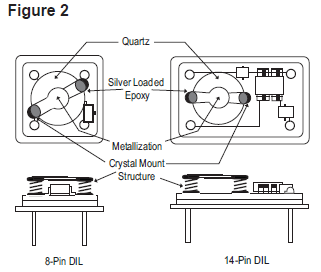

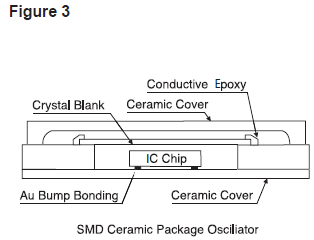

晶体单元通常与其他电路封装在一起,以实现全功能模块,例如振荡器或复合滤波器.图2和3示出了简单的晶体振荡器.由于晶体单元的性质,正确的处理非常重要.
图二
图三
机械冲击
制造晶振部件是为了承受一定程度的机械冲击.在整个规格表中,这些水平在每种单独组件类型的环境规格中列出.

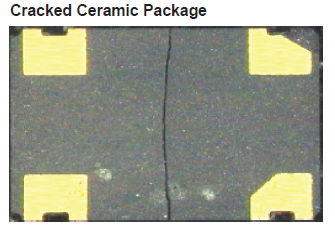

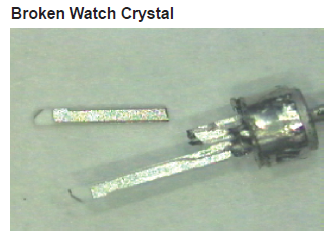

过度的震动会导致电特性的改变,这很可能会表现为频率的改变.严重的虐待,例如掉落到坚硬的表面上,很可能导致石英坯料的实际破裂.在陶瓷封装部件的情况下,陶瓷也可能破裂,导致气密性损失. 处理引线

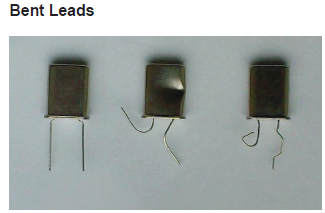

引线过度弯曲会损坏玻璃与金属之间的密封,从而导致外壳失去气密性.外壳充满干燥的惰性气体,失去气密性将导致产品因大气污染而迅速变质.因此,搬运压电石英晶体时应小心,不要拉或弯曲引线.如果组件需要以弯曲的方式移动,引线应该稍微弯曲远离玻璃密封件,以避免破裂.推荐的最小曲率半径取决于产品,例如HC49晶体为2mm,UM1s晶体为1mm. 带卷产品
在自动放置机器上使用晶体元件之前,应进行测试,以评估石英晶体谐振器器件在放置过程中将受到的冲击程度.如有必要,应降低震动水平.

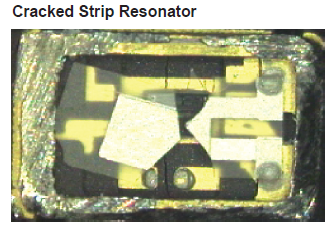

裂纹带谐振器
温度
如果晶体受到存储温度极限之外的极端温度,电性能可能会受到影响,最终导致故障.在焊接过程中,有必要在有限的时间内将部件置于高温下,有关最大限值,请参考IQD产品的RoHS状态文档.
静电放电
只有在极端的电压下才能看到,听到甚至感觉到静电,但是即使是最低的电压也会损坏电子电路.
ESD对石英晶体振荡器造成的损坏可能不会立即显现出来,但会被延迟,导致振荡器电路退化,这又会导致现场振荡器的故障.虽然石英不一定易受ESD损坏,但振荡器中包含的相关电子电路是,而且应该被视为静电放电敏感(ESDS)设备.ESDS设备仅应在ESD保护区(EPA)内处理,在该保护区内,应采取适当的预防措施防止ESD损坏.
任何运输都应使用适当的保护性包装.所有包装都应标有警告标志,保护措施和包装应符合BSEN61340-5-1.

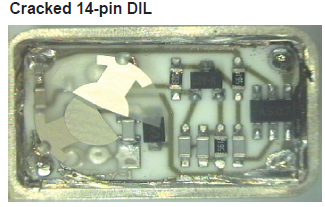

开裂的14针DIL
湿度灵敏度等级保护
IQD频率产品销售的少量有源晶振对湿气进入很敏感.这意味着它们可以从大气中吸收水分,然后在回流焊过程中,水分膨胀成蒸汽,并会使包装破裂,从而导致永久损坏.
参照JDEC-STD-020对这种类型的损伤的敏感度水平进行量化,相关MSL水平将在设备数据表中给出.当产品对这种类型的损坏敏感时,产品会随您一起到达,并根据JDEC-STD-033进行包装和标记.这些产品的储存和处理应继续按照JDEC-STD-033进行,以避免在回流期间损坏产品.
晶体单元结构
石英晶振单元包括一个石英小条或小圆盘,根据客户指定的谐振频率加工成精确的尺寸和厚度.石英镀有导电电极,并安装在密封的保护外壳中(见图1). 电极通过玻璃-金属密封连接到穿过基座组件的引线,或者在SMD陶瓷封装的情况下(见图1);电极通过层状电镀陶瓷连接到焊盘.
晶体单元通常与其他电路封装在一起,以实现全功能模块,例如振荡器或复合滤波器.图2和3示出了简单的晶体振荡器.由于晶体单元的性质,正确的处理非常重要.
图二
图三
制造晶振部件是为了承受一定程度的机械冲击.在整个规格表中,这些水平在每种单独组件类型的环境规格中列出.
过度的震动会导致电特性的改变,这很可能会表现为频率的改变.严重的虐待,例如掉落到坚硬的表面上,很可能导致石英坯料的实际破裂.在陶瓷封装部件的情况下,陶瓷也可能破裂,导致气密性损失. 处理引线
引线过度弯曲会损坏玻璃与金属之间的密封,从而导致外壳失去气密性.外壳充满干燥的惰性气体,失去气密性将导致产品因大气污染而迅速变质.因此,搬运压电石英晶体时应小心,不要拉或弯曲引线.如果组件需要以弯曲的方式移动,引线应该稍微弯曲远离玻璃密封件,以避免破裂.推荐的最小曲率半径取决于产品,例如HC49晶体为2mm,UM1s晶体为1mm. 带卷产品
在自动放置机器上使用晶体元件之前,应进行测试,以评估石英晶体谐振器器件在放置过程中将受到的冲击程度.如有必要,应降低震动水平.
裂纹带谐振器
如果晶体受到存储温度极限之外的极端温度,电性能可能会受到影响,最终导致故障.在焊接过程中,有必要在有限的时间内将部件置于高温下,有关最大限值,请参考IQD产品的RoHS状态文档.
静电放电
只有在极端的电压下才能看到,听到甚至感觉到静电,但是即使是最低的电压也会损坏电子电路.
ESD对石英晶体振荡器造成的损坏可能不会立即显现出来,但会被延迟,导致振荡器电路退化,这又会导致现场振荡器的故障.虽然石英不一定易受ESD损坏,但振荡器中包含的相关电子电路是,而且应该被视为静电放电敏感(ESDS)设备.ESDS设备仅应在ESD保护区(EPA)内处理,在该保护区内,应采取适当的预防措施防止ESD损坏.
任何运输都应使用适当的保护性包装.所有包装都应标有警告标志,保护措施和包装应符合BSEN61340-5-1.
开裂的14针DIL
湿度灵敏度等级保护
IQD频率产品销售的少量有源晶振对湿气进入很敏感.这意味着它们可以从大气中吸收水分,然后在回流焊过程中,水分膨胀成蒸汽,并会使包装破裂,从而导致永久损坏.
参照JDEC-STD-020对这种类型的损伤的敏感度水平进行量化,相关MSL水平将在设备数据表中给出.当产品对这种类型的损坏敏感时,产品会随您一起到达,并根据JDEC-STD-033进行包装和标记.这些产品的储存和处理应继续按照JDEC-STD-033进行,以避免在回流期间损坏产品.
IQD晶振集团1973年成立于英国,生产的所有晶振产品最初于1988年获得BS5750认证,所有IQD的设计,制造和测试设施均通过ISO 9001:2015认证.我们的质量管理体系不断改进和适应,以满足国际标准和客户的要求.质量是IQD晶振集团成功的基石,我们为我们的频率控制产品系列提供全面的质量解决方案.我们的质量管理体系建立了适当的理念,以确保公司及其员工遵守文件化的程序,并通过提供高度诚信的产品和服务来维护客户满意度.
