更多>>最后一种谐振器技术基于微机电系统可编程晶振
来源:http://www.kangbidz.com 作者:康比电子 2019年03月26
本文康比电子将要讨论的最后一种谐振器技术是基于微机电系统(MEMS)的谐振器.MEMS采用标准半导体制造工艺来生产微型机械元件.这些器件的尺寸从微米到毫米不等.类似于高频音叉的谐振器设计用于在静电激励下振动.这些谐振器的芯片结构与可编程振荡器/控制器集成电路结合在一起(图1).
可编程晶振的最大优点是不受机械冲击和振动的影响,此优点是手机,相机和手表等移动应用中的一个重要因素.
振荡器电路类型
模块化振荡器的电路拓扑结构已经发展了数十年,目前有许多可用技术.几乎在所有情况下,电路的改进都是为了提高石英晶体振荡器输出频率的精度和稳定性.上一段中的示例包括非石英SAW和MEMS振荡器.应用于石英振荡器的技术也可应用于任何类型的振荡器.这些振荡器工作时的额定负载电容均为15皮法(pF).负载电容的变化会影响工作频率.
这些拓扑结构的比较均基于裸英晶体振荡器(XO)(图2).此示例是通过使用逻辑门来实现,并且包括变容二极管以允许调整.这些简单的振荡器所呈现的频率稳定性约为20-100百万分率(ppm).
温度补偿晶体振荡器(简称"TCXO")增加了电路元件,以补偿石英谐振器和放大器的温度相关变化(图3).
Abracon的ASTX-H12-10.000MHZ-T是一款典型的TCXO,具有HCMOS输出电平和±2ppm的频率稳定性规格,其成本大约是基本XO的三倍.
另一种稳定温度的方法是将振荡器模块封装在控温箱中(图4),这种拓扑结构称为恒温晶体振荡器(OCXO晶振).
Connor-Winfield的DOC050F-010.0M是一款具有LVCMOS输出电平的OCXO.这款振荡器具有指定的±0.05ppm频率稳定性.相对于基本晶体振荡器,在性能得到改进的同时,具有更高的功耗(由于增加了控温箱),更大的尺寸和更高的成本(约为XO的30至40倍).
上文讨论的MEMS振荡器就是数字控制振荡器(DCXO)的示例.
SiTime晶振的SIT3907AC-23-18NH-12.000000X是一款基于MEMS的DCXO,具有LVCMOS逻辑输出和10ppm频率稳定性.这款DCXO可使用内部PLL对频率变化进行编程,其"牵引"范围为±25至±1600ppm.
微电脑控制的晶体振荡器(MCXO)具有与OCXO相同的频率稳定性,且封装更小,功率要求更低.MCXO使用两种方法中来稳定其输出频率.第一种方法是让源振荡器以高于所需输出的频率运行,并使用脉冲删除来实现所需的输出频率.第二种方法是以略低于所需输出的频率来运行内部源振荡器,并将内部直接数字合成器(DDS)产生的校正频率增加到源输出频率.
IQDFrequencyProducts的LFMCXO064078BULK是一种兼容HCMOS的MCXO,频率稳定性为0.05ppm.该产品系列包括10至50MHz之间关键固定频率的振荡器,其物理体积仅为88mm3,3.3V电压下仅需10毫安(mA)电流,总功耗为33毫瓦(mW).
某些应用需要调整振荡器的频率,这一调整可通过数字方式或模拟控制来完成.模拟控制使用压控晶体振荡器(VCXO)来完成.图5显示了如何通过向与谐振器串联的变容二极管施加电压,并通过改变负载电容来改变其频率的方式来调整振荡器,这是VCXO的基本原理.
IntegratedDeviceTechnologyInc.的XLH53V010.000000I便是VCXO的一个示例,可提供HCMOS输出电平和±50ppm的频率稳定性.VCXO的牵引范围显示了通过改变控制电压能够实现的最大频率偏移.该振荡器的牵引范围为±50ppm.对于10MHz的标称输出频率,牵引范围为±500Hz.
谐振器部分描述的SAW振荡器是另一种具有高可靠性特点的低成本振荡器.爱普生晶振的XG-1000CA100.0000M-EBL3就是SO的一个示例.这些器件可在固定频率应用中使用,例如遥控发射器.它们具有良好的稳定性和抖动规格,但最大的好处是可靠性强.
针对应用选择相符的振荡器
一般而言,将振荡器用作精准时基的应用都需要具有更高频率稳定性的振荡器.因此,GPS相关应用都非常适合使用基于OCXO或MCXO的振荡器.如果某个应用需要耐冲击和耐振动,则SO振荡器最合适.高速串行接口的时钟需要低时序抖动.成本是所有设计都要考虑的一个因素,通常随所提供的频率稳定性程度而变化.根据所用的技术,其他诸如尺寸或功率要求等因素则取决于器件.这些因素可能需要在工程方面进行权衡.表1对本文所讨论振荡器的主要规格进行了比较,以帮助您关注各种振荡器的特性和优势.
备注:
a. 根据相位噪声计算的估计值
b. 启动/稳态
表1:比较各种可编程晶振所依据的典型参数.每个参数的选择均依据设计要求和其他因素(如成本和设计时的可获得性).
表中振荡器的排列顺序是依据频率稳定性.请注意,本文中使用的是特定输出频率,所有这些振荡器的各型号系列均可提供一定范围的输出频率.
结论
充分了解振荡器的结构和操作,可以帮助设计人员集中精力找到合适的振荡器,从而满足其应用需求.设计人员在为设计项目选择有源晶振时,总是会涉及工程权衡,其中包括成本,功率,空间,稳定性和准确性;但目前可用的振荡器种类繁多,可通过现成的解决方案来最大限度地减少这些权衡.

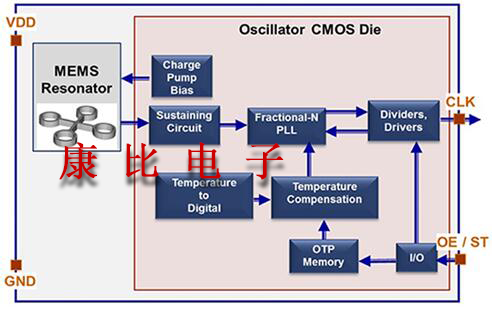

图1:MEMS振荡器模块将MEMS机械结构与振荡器/控制器IC结合在一个封装内.
振荡器/驱动器为MEMS结构提供激励,并将其输出馈送至小数N分频锁相环(PLL),并由该锁相环将MEMS器件的输出频率乘以可编程因子"N".一次性可编程(OTP)存储器用于存储模块配置参数.温度补偿可通过调节PLL内的输出频率来实现.此外,也可对PLL进行编程,从而为振荡器提供数字控制的频率输出.可编程晶振的最大优点是不受机械冲击和振动的影响,此优点是手机,相机和手表等移动应用中的一个重要因素.
振荡器电路类型
模块化振荡器的电路拓扑结构已经发展了数十年,目前有许多可用技术.几乎在所有情况下,电路的改进都是为了提高石英晶体振荡器输出频率的精度和稳定性.上一段中的示例包括非石英SAW和MEMS振荡器.应用于石英振荡器的技术也可应用于任何类型的振荡器.这些振荡器工作时的额定负载电容均为15皮法(pF).负载电容的变化会影响工作频率.
这些拓扑结构的比较均基于裸英晶体振荡器(XO)(图2).此示例是通过使用逻辑门来实现,并且包括变容二极管以允许调整.这些简单的振荡器所呈现的频率稳定性约为20-100百万分率(ppm).
图2:使用逻辑反相器实现的基本晶体振荡器提供了一种功能,通过与石英晶体串联的变容二极管来控制电压.
Abracon的ASV-10.000MHZ-LCS-T是一种表面贴片晶振晶体时钟振荡器,具有HCMOS逻辑电平的数字输出.这种振荡器的主要优点是成本低,其频率稳定性为±50ppm,但该系列振荡器中其他器件的稳定性规格为20至100ppm.频率漂移的主要来源是温度变化.另一个来源是晶体老化或频率随时间的变化.老化率与基本稳定性成正比.在这种振荡器的情况下,老化率为每年±5ppm.XO适用于不需要较高的频率稳定性的通用应用,包括微处理器的时钟源等.温度补偿晶体振荡器(简称"TCXO")增加了电路元件,以补偿石英谐振器和放大器的温度相关变化(图3).
图3:由于石英谐振器和放大器对温度敏感,因此TCXO添加了温度传感器和温度补偿网络来校正频率漂移.
诸如热敏电阻等温度传感器可用于产生校正电压,该校正电压通过适当的网络施加到与晶体串联的可变电压变容二极管,从而实现频率控制.这可通过改变石英晶体的容性负载来执行.温度补偿可以使频率稳定性提高20倍或更多.Abracon的ASTX-H12-10.000MHZ-T是一款典型的TCXO,具有HCMOS输出电平和±2ppm的频率稳定性规格,其成本大约是基本XO的三倍.
另一种稳定温度的方法是将振荡器模块封装在控温箱中(图4),这种拓扑结构称为恒温晶体振荡器(OCXO晶振).

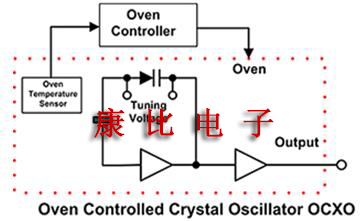

图4:通过将振荡器封装在控温箱(温度设为与晶体的频率温度曲线斜率为零时的温度一致)内,OCXO可使振荡器的温度保持稳定.
晶体振荡器封装在控温箱中.控温箱的温度设为晶体的频率温度曲线斜率为零时的数值,使得细小的温度变化造成的振荡器频率变化极小或没有变化.OCXO可将振荡器的稳定性提高一千倍以上.这种有源晶振适用于需要精确定时的应用,如导航系统或高速串行数据通信.Connor-Winfield的DOC050F-010.0M是一款具有LVCMOS输出电平的OCXO.这款振荡器具有指定的±0.05ppm频率稳定性.相对于基本晶体振荡器,在性能得到改进的同时,具有更高的功耗(由于增加了控温箱),更大的尺寸和更高的成本(约为XO的30至40倍).
上文讨论的MEMS振荡器就是数字控制振荡器(DCXO)的示例.
SiTime晶振的SIT3907AC-23-18NH-12.000000X是一款基于MEMS的DCXO,具有LVCMOS逻辑输出和10ppm频率稳定性.这款DCXO可使用内部PLL对频率变化进行编程,其"牵引"范围为±25至±1600ppm.
微电脑控制的晶体振荡器(MCXO)具有与OCXO相同的频率稳定性,且封装更小,功率要求更低.MCXO使用两种方法中来稳定其输出频率.第一种方法是让源振荡器以高于所需输出的频率运行,并使用脉冲删除来实现所需的输出频率.第二种方法是以略低于所需输出的频率来运行内部源振荡器,并将内部直接数字合成器(DDS)产生的校正频率增加到源输出频率.
IQDFrequencyProducts的LFMCXO064078BULK是一种兼容HCMOS的MCXO,频率稳定性为0.05ppm.该产品系列包括10至50MHz之间关键固定频率的振荡器,其物理体积仅为88mm3,3.3V电压下仅需10毫安(mA)电流,总功耗为33毫瓦(mW).
某些应用需要调整振荡器的频率,这一调整可通过数字方式或模拟控制来完成.模拟控制使用压控晶体振荡器(VCXO)来完成.图5显示了如何通过向与谐振器串联的变容二极管施加电压,并通过改变负载电容来改变其频率的方式来调整振荡器,这是VCXO的基本原理.
IntegratedDeviceTechnologyInc.的XLH53V010.000000I便是VCXO的一个示例,可提供HCMOS输出电平和±50ppm的频率稳定性.VCXO的牵引范围显示了通过改变控制电压能够实现的最大频率偏移.该振荡器的牵引范围为±50ppm.对于10MHz的标称输出频率,牵引范围为±500Hz.
谐振器部分描述的SAW振荡器是另一种具有高可靠性特点的低成本振荡器.爱普生晶振的XG-1000CA100.0000M-EBL3就是SO的一个示例.这些器件可在固定频率应用中使用,例如遥控发射器.它们具有良好的稳定性和抖动规格,但最大的好处是可靠性强.
针对应用选择相符的振荡器
一般而言,将振荡器用作精准时基的应用都需要具有更高频率稳定性的振荡器.因此,GPS相关应用都非常适合使用基于OCXO或MCXO的振荡器.如果某个应用需要耐冲击和耐振动,则SO振荡器最合适.高速串行接口的时钟需要低时序抖动.成本是所有设计都要考虑的一个因素,通常随所提供的频率稳定性程度而变化.根据所用的技术,其他诸如尺寸或功率要求等因素则取决于器件.这些因素可能需要在工程方面进行权衡.表1对本文所讨论振荡器的主要规格进行了比较,以帮助您关注各种振荡器的特性和优势.
|
a. 根据相位噪声计算的估计值
b. 启动/稳态
表1:比较各种可编程晶振所依据的典型参数.每个参数的选择均依据设计要求和其他因素(如成本和设计时的可获得性).
表中振荡器的排列顺序是依据频率稳定性.请注意,本文中使用的是特定输出频率,所有这些振荡器的各型号系列均可提供一定范围的输出频率.
结论
充分了解振荡器的结构和操作,可以帮助设计人员集中精力找到合适的振荡器,从而满足其应用需求.设计人员在为设计项目选择有源晶振时,总是会涉及工程权衡,其中包括成本,功率,空间,稳定性和准确性;但目前可用的振荡器种类繁多,可通过现成的解决方案来最大限度地减少这些权衡.
