更多>>温补晶振的热敏补偿方法
来源:http://www.kangbidz.com 作者:kangbidz 2013年12月03

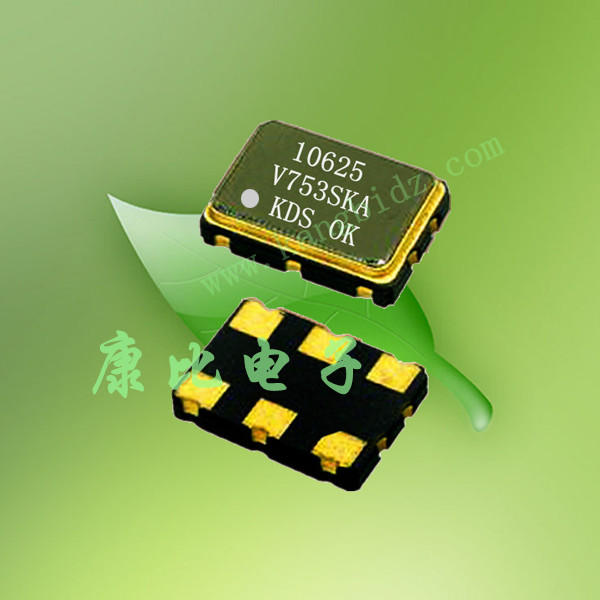

温补晶振我们全称叫温度补偿晶体谐振器,它对精准度要求是非常高的,而且体积小,工作电流小,以及比一些可编程式的晶振成本低,是目前市场上比较流通和常用的晶振.它的实现方法有模拟反馈控制和数字反馈控制两种,数字控制时钟的温补晶振教容易大规模集成,体积可以做到很小,比如2016系列,工作电流目前最小可达到1.5mA,频率的偏差控制一般都可以达到晶振频率的10~5.
在电子产品中,特别是无线通讯和导航产品中对石英晶体振子频率温度漂移的补偿方法主要有直接补偿和间接补偿两种类型.
(1)直接补偿型 直接补偿型TCXO是由热敏电阻和阻容元件组成的温度补偿电路,在振荡器中与石英晶体振子串联而成的。在温度变化时,热敏电阻的阻值和晶体等效串联电容容值相应变化,从而抵消或削减振荡频率的温度漂移。该补偿方式电路简单,成本较低,节省印制电路板(PCB)尺寸和空间,适用于小型和低压小电流场合。但当要求石英晶体振荡器精度小于±1pmm时,直接补偿方式并不适宜。
(2)间接补偿型 间接补偿型又分模拟式和数字式两种类型。模拟式间接温度补偿是利用热敏电阻等温度传感元件组成温度-电压变换电路,并将该电压施加到一支与晶体振子相串接的变容二极管上,通过晶体振子串联电容量的变化,对晶体振子的非线性频率漂移进行补偿。该补偿方式能实现±0.5ppm的高精度,但在3V以下的低电压情况下受到限制。数字化间接温度补偿是在模拟式补偿电路中的温度—电压变换电路之后再加一级模/数(A/D)变换器,将模拟量转换成数字量。该法可实现自动温度补偿,使晶体振荡器频率稳定度非常高,但具体的补偿电路比较复杂,成本也较高,只适用于基地站和广播电台等要求高精度化的情况。
作者—康比电子
