更多>>6G小体积Q26.0-JXS21-12-10/20-T1-FU-LF石英晶体需要注意什么？
来源：http://www.kangbidz.com 作者：康比电子 2023年06月29
零部件短缺的话题无处不在。如今，几乎每个电子元件都会受到影响。原因是什么？这些问题多种多样，其中包括供应贴片晶振问题，以及相应的部件的可用性问题。其他可以追溯到数字化，导致最终产品的数量增加，因此，需求增加。这种情况在2022年也不太可能缓解。受影响的公司面临尽快找到解决方案的挑战。通常，这意味着使用其他尺寸或其他系列的部件。
为了确保最终一切正常，新元件必须正确安装在现有电路中。我们的技术支持和产品管理部门的同事现在正在深入研究这个话题。
造成目前这种情况的原因是什么？
嗯，各种原因导致石英晶振组件短缺。一方面，制造商停止生产IC和封装，因为他们精简了产品组合。更小组件的普遍趋势是这些停产的原因之一。然而，2020年10月日本一家集成电路制造商的火灾等事件主要影响了TCXOs，也不改善情况。6G小体积Q26.0-JXS21-12-10/20-T1-FU-LF石英晶体需要注意什么？
此外，疫情还扰乱了全球供应链。正是航空货运受到了这种情况的影响，导致了航运的强劲增长。反过来，这导致了供应瓶颈和价格上涨——原材料也是如此。
6G小体积Q26.0-JXS21-12-10/20-T1-FU-LF石英晶体需要注意什么？
经济放缓源于经济发展，但也源于疫情的发展，许多公司不得不面对相当克制的订购行为，在此之后，需求再次大幅上升。即使在疫情开始时订单减少和病例减少也没有缓解局势。
6G小体积Q26.0-JXS21-12-10/20-T1-FU-LF石英晶体需要注意什么？
因此，我们注意到频率给定元件市场明显的小型化趋势，就像其他电子元件一样，首先必须在整个价值链中实施。

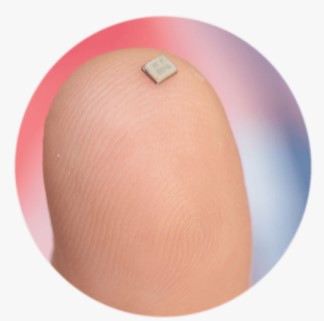

因此，目前的短缺与使用更小元件的趋势不谋而合——频率给定元件的小型化对客户电路有什么影响？
基本上，可以说石英毛坯的频率取决于毛坯的厚度或薄度。石英坯越薄，频率越高。然而，这可能会导致元件小型化的问题，因为低频时需要更厚的空白。当我们试图将这些较厚的坯料放入最终应用所需的最小包装中时，我们遇到了物理限制。当切换到小体积晶振组件时，这是必须考虑的一点。
除此之外，对频率给定部件的当前要求是在宽温度范围内确保高频率精度，同时具有低功耗。由于输出频率取决于客户电路中的许多不同因素，例如负载容量，我们建议与我们的销售部门密切交流，以便为相应的应用选择合适的元件。
这对你和你的同事意味着什么？

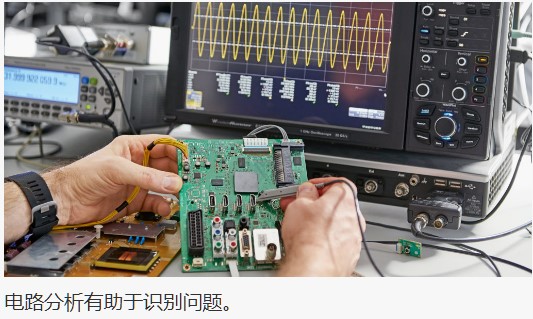

我们收到许多客户询问他们电路的问题。接下来，我们确定这些问题。通常，这需要电路分析待执行。在使用其他元件的情况下，可能需要重新设计电路。我们也在这里提供支持。
6G小体积Q26.0-JXS21-12-10/20-T1-FU-LF石英晶体需要注意什么？
6G小体积Q26.0-JXS21-12-10/20-T1-FU-LF石英晶体需要注意什么？
我们尽一切努力确保顾客的可用性，防止生产线停工。在这方面，与我们的供应商保持密切联系很有帮助。作为制造商，我们在这里也可以依靠长期稳定的关系。
我们与客户的合作是紧密的，并建立在开放交流的基础上。我们从开发到技术支持都照顾我们的客户。在疫情的困难时期，我们也赢得了新客户，并通过我们的技术建议和大力支持说服了他们。这让我们特别开心。尤其是现在，在组件中断和交付困难的背景下，对于一个成功的项目来说，尽早快速地行动是非常重要的。
在重新设计时需要考虑哪些要点？
在重新设计过程中，必须考虑或多或少完全相同的点，就像电路的新设计一样。重要的是，石英晶体谐振器在电路中谐振。因为封装的小型化。较小的石英晶体几乎总是具有较高的谐振电阻。简单地将它们插入现有电路意味着石英可能不再正确谐振，或者在最坏的情况下，根本不谐振。然而，这可以通过调整电路来解决，例如通过降低负载容量和调整电阻器。
如果在现有电路中使用新元件，还必须分析驱动电平。驱动电平描述了作用在石英晶体上的功率。最大值在数据手册中定义，不得超过。这是为了避免石英过载。
问题是由于较高的谐振电阻和较小的外壳尺寸，需要较高的驱动电平。然而，高驱动水平反映在石英的寿命中。因此，在所需寿命和振动安全性之间取得平衡至关重要。
最后，应当注意，当使用其它元件时，电路的测量值也必须重建。否则，价值观就会扭曲。
我还想指出的是，重新设计电路并不是只有一种方法，通常不同的方案都可行。合理的技术建议有助于找到合适的解决方案。我和我的同事们乐意为此效劳。
在哪些其他主题中，我们可以为客户提供进一步的支持？
我们不仅在选择合适的石英晶振频率给定元件方面为客户提供支持，还在电路优化或元件设计支持等方面为客户提供支持。如前所述，我们在施文宁根的电子实验室进行客户特定的电路分析。这样做，就可以检查这次采访中描述的要点。具体来说，这包括频率精度、振动安全以及布局的相应变化。
