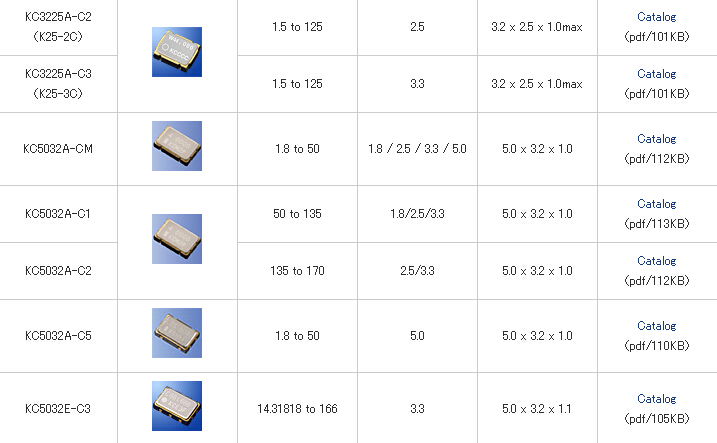

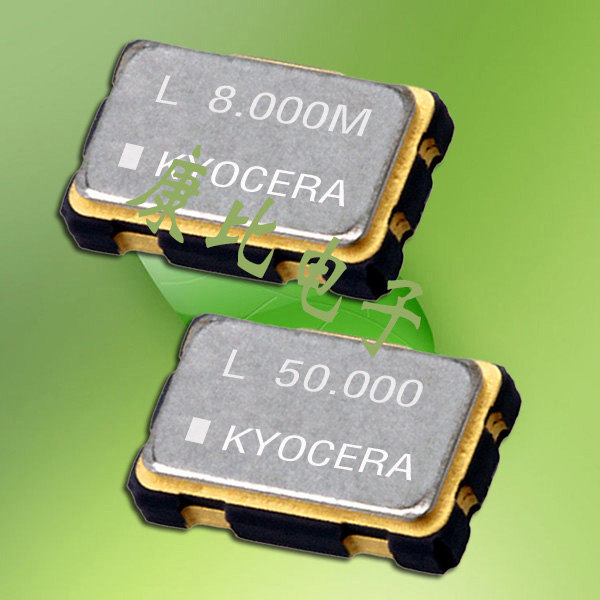

更多>>KC5032A-CM-C1-C2-C5振荡器,KC5032E-C3晶体,京瓷贴片晶振5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

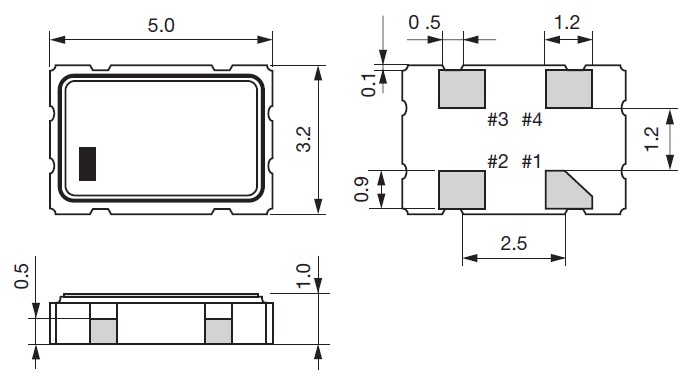

项目 | 记号 | 标准规格 | 单位 |
型号 | KC5032A-CM | ||
频率范围 | f_nom | 1.8~50 | MHZ |
负载电容 | OT | 8 | PF |
精度 | CL | ±15 | ×10﹣6 |
直列抵抗 | R1 | Table | ohm |
工作温度范围 | T_use | -10 ~+70 | °C |
保存温度范围 | T_stg | -40~+85 | °C |
频率温度特性 | f_tem | ±15 | ×10﹣6 |
包装 | Pcs | 2000 | Pcs |

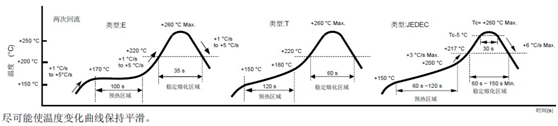

自动安装时的冲击:自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保晶体产品未撞击机器或其他电路板等.
每个封装类型的注意事项:
陶瓷包装产品与SON产品
在焊接陶瓷封装产品和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
(2)陶瓷封装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
(3)柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当晶体产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.
