更多>>SEIKO晶体电路设计
来源:http://www.kangbidz.com 作者:康比电子 2016年07月01
晶体是各种电子产品中必不可少的电子元器件,日本进口晶体在市场上被广泛使用.日本知名晶体品牌:KDS晶振、CITIZEN晶振、SEIKO晶振、muRata晶振等.SEIKO科技自1881年成立以来主要以手表和石英晶振业务为主.公司是日本晶体行业中最突出的一家企业,公司率先解决了32.768KHZ晶体和小型化市场需求.
激励等级 (或驱动等级∶DL):

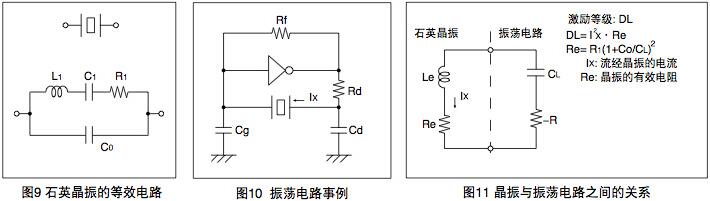

石英晶振的激励等级可以按照晶振的各种工作状态下的消耗电力,或按照电流的等级来进行表示(参阅图9, 10和图11).如 果利用过大的电力来使晶振工作,有可能产生频率不稳定等特性的恶化,以及导致石英芯片破损的危险.在使用之前,建 议进行电路设计时,确认一下所使用的激励等级不超过绝对最大激励等级.
振荡频率和负载容量 (CL):

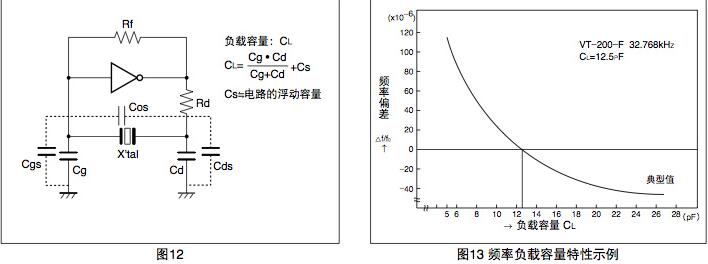

负载容量 (CL) 是用来决定在振荡电路中晶振频率的参数,从加在振荡电路中晶振两端的电容可知负载容量(参阅图12). 因振荡电路的负载容量的不同,晶振的频率会相应地产生变动.为了获得目标的频率精度,必须使晶振与负载容量相匹 配.在使用时,请根据相应晶振的负载容量,将振荡电路的负载容量设定为与其相符.
精工晶振生产的32.768KHZ晶体主要适用于时钟产品、通讯设备、监控设备、报警器、仪表仪器、LED显示屏、智能手表、蓝牙设备、家用电器等电子产品.
激励等级 (或驱动等级∶DL):
石英晶振的激励等级可以按照晶振的各种工作状态下的消耗电力,或按照电流的等级来进行表示(参阅图9, 10和图11).如 果利用过大的电力来使晶振工作,有可能产生频率不稳定等特性的恶化,以及导致石英芯片破损的危险.在使用之前,建 议进行电路设计时,确认一下所使用的激励等级不超过绝对最大激励等级.
振荡频率和负载容量 (CL):
负载容量 (CL) 是用来决定在振荡电路中晶振频率的参数,从加在振荡电路中晶振两端的电容可知负载容量(参阅图12). 因振荡电路的负载容量的不同,晶振的频率会相应地产生变动.为了获得目标的频率精度,必须使晶振与负载容量相匹 配.在使用时,请根据相应晶振的负载容量,将振荡电路的负载容量设定为与其相符.
精工晶振生产的32.768KHZ晶体主要适用于时钟产品、通讯设备、监控设备、报警器、仪表仪器、LED显示屏、智能手表、蓝牙设备、家用电器等电子产品.
