更多>>晶振工程师必知的振荡器引脚接法及适用领域
来源:http://www.kangbidz.com 作者:康比电子市场部 2016年07月12
晶振是电子产品中的必备频率元器件,看似很小但是存在的作用影响很大.晶振分为石英晶体谐振器、石英晶体振荡器两大类.随着市场上各种高端智能产品的诞生,对于石英晶体振荡器的需求越来越大.不论是从在产品中的作用,还是精度等各方面来说石英晶体振荡器比无源晶体的作用更大.对于整个行业的技术方面来说是一项极大的挑战.
石英晶体振荡器是由石英晶体组成的,石英晶片之所以能当为振荡器使用,是基于它的压电效应:在晶片的两个极上加一电场,会使晶体产生机械变形;在石英晶片上加上交变电压,晶体就会产生机械振动,同时机械变形振动又会产生交变电场,虽然这种交变电场的电压极其微弱,但其振动频率是十分稳定的.当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时,机械振动的幅度将急剧增加,这种现象称为“压电谐振”.

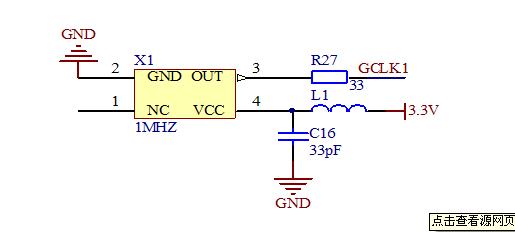

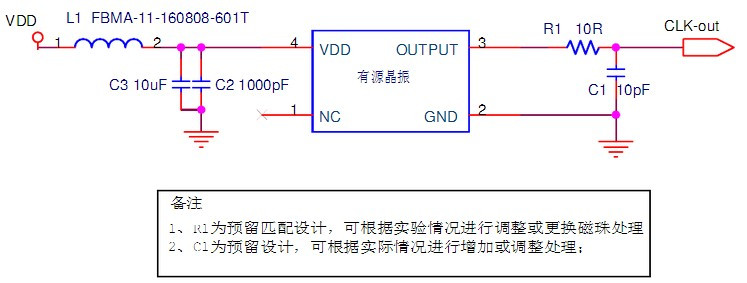

有源晶振型号纵多,而且每一种型号的引脚定义都有所不同,接法也不同,下面介绍一下石英晶体振荡器引脚识别:有点标记的为1脚,按逆时针(管脚向下)分别为2、3、4.石英晶体振荡器通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压.
有源晶振,内置有振荡电路,故只需要提供合适的直流电源,即可输出稳定频率.省去了无源晶振与振荡电路的匹配等问题,但成本相应较高.有源晶振的用途也越来越广泛,常用于:安防产品、汽车电子、蓝牙设备、医疗设备、模块、智能机器人、无人机以及航空等高端设备领域.
石英晶体振荡器是由石英晶体组成的,石英晶片之所以能当为振荡器使用,是基于它的压电效应:在晶片的两个极上加一电场,会使晶体产生机械变形;在石英晶片上加上交变电压,晶体就会产生机械振动,同时机械变形振动又会产生交变电场,虽然这种交变电场的电压极其微弱,但其振动频率是十分稳定的.当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时,机械振动的幅度将急剧增加,这种现象称为“压电谐振”.
有源晶振型号纵多,而且每一种型号的引脚定义都有所不同,接法也不同,下面介绍一下石英晶体振荡器引脚识别:有点标记的为1脚,按逆时针(管脚向下)分别为2、3、4.石英晶体振荡器通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压.
有源晶振,内置有振荡电路,故只需要提供合适的直流电源,即可输出稳定频率.省去了无源晶振与振荡电路的匹配等问题,但成本相应较高.有源晶振的用途也越来越广泛,常用于:安防产品、汽车电子、蓝牙设备、医疗设备、模块、智能机器人、无人机以及航空等高端设备领域.
