更多>>史上全套晶振问题解答
来源:http://www.kangbidz.com 作者:康比电子 2019年03月06
作为目前市场上不可或缺的晶振频率元件,从始至终的从早期笨重且大型的电子产品蜕变成现如今的小型智能电子产品,对于这个对电子元件依赖性极强的时代来说,晶振存在极其重要,无法想象要是没有此款频率元件,那么这个时代会变成怎样.晶振虽重要,但关于的它的一些的常用问题是否知晓呢,康比电子带领大家一起探讨.
请注意,虽然这些问题和答案大多适用于各种晶体单元类型,但它们是针对"厚度剪切","at"和"BT"晶体单元的.
1.什么是压电石英晶体单元?
压电石英晶体单元是一种用于频率控制,滤波和计时应用的电子元件.它由装有电极的石英晶体谐振器组成,封装在一个密封的封装中,为电路提供了一些连接方式.压电石英晶体单元通常被称为"晶体"
2.订购晶振需要什么信息?
所需的最小信息是保持器或封装,频率和相关性(串联谐振,或者并联谐振时的负载电容).所有其他规格都将符合我们指定支架的标准规格.所有不同于我们标准规格的规格也必须在订购时提供.
3.串联谐振晶体和并联谐振晶体有什么区别?
所有石英晶振都具有串联谐振频率(fs,最低阻抗频率).在这个频率下,晶体在电路中呈现电阻性.通过增加与晶体串联的电抗(电容),晶振可以从这个串联频率中被"拉出".当与外部负载电容(CL)结合工作时,晶体在略高于其串联谐振频率的频率范围内振荡.这是并联(负载谐振)频率.
订购平行晶体时,务必指定标称平行谐振频率和负载电容(pF).或者,可以订购CL的标准值(例如20pF);然后计算电容器值以匹配晶体CL.请注意,串联类型将在并联振荡器中振荡,反之亦然.可观察到的差异是与标称频率的频率偏差小于+1000PPM(0.1%).
4.我的并联谐振晶体的负载电容(CL)额定为20pF.如何计算并联谐振振荡器电路中使用的负载电容值?
使用此公式来近似所需的电容值:
负载电容被定义为振荡器电路中存在的总电容,通过晶体插座的引脚测量或计算.负载电容具有增加贴片晶振单元频率的效果.有关完整的解释,请参见教程部分.
6.串联晶体会在并联电路中工作吗,反之亦然?
对两者都是,但是如果用于并联谐振电路,作为串联谐振晶振制造的晶体单元将以高于预期的频率工作.如果在串联谐振电路中使用,作为并联谐振晶体制造的晶体单元将以低于预期的频率工作.
7.我能得到-40°C到+85°C的晶体吗?
是的,这一工业温度范围(-40°C至+85°C)在大多数晶体上是可选的.视晶体封装而定,温度范围可达-55°C至+105°C..
8.如果我在指定温度范围之外操作晶体会发生什么?
我们不建议你在指定温度范围之外操作晶体.最显著的变化将是由于极端温度的升高而导致更大的频率漂移.另一个更严重的问题是活动下降.活动骤降会导致有源晶振振荡器在特定温度下停止振荡.
9.基波和泛音晶体之间有什么区别?
基模晶体以由石英板的物理尺寸确定的频率振荡.基频是给定谐振板振荡的最低频率.泛音是基本频率的近似奇数倍的频率.
10.我如何知道我需要一个基础晶体还是泛音晶体?
在设计过程中尽早咨询康比电子.请记住,在不同制造商的频率下,泛音的使用是强制性的.还要记住,在某个频率范围内,基频和泛音频率可能会重叠.在这种情况下,您的选择可能取决于您的应用程序.如果你正在开发一种非常稳定和精确的振荡器,具有高的"Q"值,你可能需要泛音.如果你需要很大的拉力,你可能需要一个基本的拉力.同样,在设计过程中尽早咨询您的水晶供应商.
请注意,虽然这些问题和答案大多适用于各种晶体单元类型,但它们是针对"厚度剪切","at"和"BT"晶体单元的.
1.什么是压电石英晶体单元?
压电石英晶体单元是一种用于频率控制,滤波和计时应用的电子元件.它由装有电极的石英晶体谐振器组成,封装在一个密封的封装中,为电路提供了一些连接方式.压电石英晶体单元通常被称为"晶体"
2.订购晶振需要什么信息?
所需的最小信息是保持器或封装,频率和相关性(串联谐振,或者并联谐振时的负载电容).所有其他规格都将符合我们指定支架的标准规格.所有不同于我们标准规格的规格也必须在订购时提供.
3.串联谐振晶体和并联谐振晶体有什么区别?
所有石英晶振都具有串联谐振频率(fs,最低阻抗频率).在这个频率下,晶体在电路中呈现电阻性.通过增加与晶体串联的电抗(电容),晶振可以从这个串联频率中被"拉出".当与外部负载电容(CL)结合工作时,晶体在略高于其串联谐振频率的频率范围内振荡.这是并联(负载谐振)频率.
订购平行晶体时,务必指定标称平行谐振频率和负载电容(pF).或者,可以订购CL的标准值(例如20pF);然后计算电容器值以匹配晶体CL.请注意,串联类型将在并联振荡器中振荡,反之亦然.可观察到的差异是与标称频率的频率偏差小于+1000PPM(0.1%).

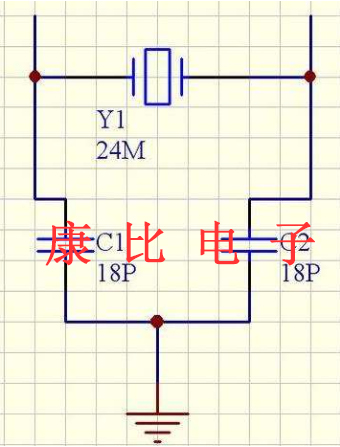

4.我的并联谐振晶体的负载电容(CL)额定为20pF.如何计算并联谐振振荡器电路中使用的负载电容值?
使用此公式来近似所需的电容值:
CL=((C1xC2)/(C1+C2))+Cstray
Cstray是电路中的杂散电容,通常为2-5pF.如果振荡频率较高,应增加电容值以降低频率.如果频率低,电容值应该降低,从而提高振荡频率.当CL=20pF时,C1和C2将分别约为27-33pF,具体取决于杂散电容的大小.
5.什么是负载电容?负载电容被定义为振荡器电路中存在的总电容,通过晶体插座的引脚测量或计算.负载电容具有增加贴片晶振单元频率的效果.有关完整的解释,请参见教程部分.
6.串联晶体会在并联电路中工作吗,反之亦然?
对两者都是,但是如果用于并联谐振电路,作为串联谐振晶振制造的晶体单元将以高于预期的频率工作.如果在串联谐振电路中使用,作为并联谐振晶体制造的晶体单元将以低于预期的频率工作.
7.我能得到-40°C到+85°C的晶体吗?
是的,这一工业温度范围(-40°C至+85°C)在大多数晶体上是可选的.视晶体封装而定,温度范围可达-55°C至+105°C..
8.如果我在指定温度范围之外操作晶体会发生什么?
我们不建议你在指定温度范围之外操作晶体.最显著的变化将是由于极端温度的升高而导致更大的频率漂移.另一个更严重的问题是活动下降.活动骤降会导致有源晶振振荡器在特定温度下停止振荡.
9.基波和泛音晶体之间有什么区别?
基模晶体以由石英板的物理尺寸确定的频率振荡.基频是给定谐振板振荡的最低频率.泛音是基本频率的近似奇数倍的频率.
10.我如何知道我需要一个基础晶体还是泛音晶体?
在设计过程中尽早咨询康比电子.请记住,在不同制造商的频率下,泛音的使用是强制性的.还要记住,在某个频率范围内,基频和泛音频率可能会重叠.在这种情况下,您的选择可能取决于您的应用程序.如果你正在开发一种非常稳定和精确的振荡器,具有高的"Q"值,你可能需要泛音.如果你需要很大的拉力,你可能需要一个基本的拉力.同样,在设计过程中尽早咨询您的水晶供应商.
