石英晶振使用在各行各业的领域当中,要成就一个合格的成品有多种步骤,今天康比电子给大家论述的是有关的弹性刚度常数
以下计算要应用的弹性刚度常数如下:
贝赫曼( R·Bechmann)给出开路、短路弹性刚度常数如下
CijD (开路) CijE (短路)
C55=57.98×109N/m2 C55=57.93×109N/m2
C14=-18.09×109N/m2 C1=-17.91×109N/m
C66=40.626×109N/m2 C66=39.88×109N/m2
C11=87.468×109N/m2 C11=86.74×109N/m2
C12=6.244×109N/m2 C12=6.99×109N/m2
C13=11.91×109N/m2 C13=11.91×109N/m2
C33=107.2×109N/m2 C33=107.1×109N/m2
C44=C55 C14=C65
说明:
(1) 若测量电路的电阻远小于石英晶振片的电阻,则可以近似地认为外电路处于短路状态,这时电极面上没有电荷积累。所以石英片内的电场强度E=0(或常数),这样的电学边界条件称为短路条件,在该条件测得的弹性常数叫短路弹性常数如cijE或sijE
(2) 若测量电路的电阻远大贴片晶振晶片的电阻,则可以近似地认为外电路处于开路状态,这时电极面上的自由电荷保持不变即电位移D=0(或常数),这样的电学边界条件称为开路条件,在该条件测得的弹性常数叫开路弹性常数如CijD或SijD
三、切角的选择
长条片切角是根据工作温度范围、温度频差及其频率来选取的,具体的可参照表3.6.1初步确定设计十中心角。切角误差根据表3.2.2选取。
表3.6.1各频段石英晶振晶片切角及换算成所需角度表
以下计算要应用的弹性刚度常数如下:
贝赫曼( R·Bechmann)给出开路、短路弹性刚度常数如下
CijD (开路) CijE (短路)
C55=57.98×109N/m2 C55=57.93×109N/m2
C14=-18.09×109N/m2 C1=-17.91×109N/m
C66=40.626×109N/m2 C66=39.88×109N/m2
C11=87.468×109N/m2 C11=86.74×109N/m2
C12=6.244×109N/m2 C12=6.99×109N/m2
C13=11.91×109N/m2 C13=11.91×109N/m2
C33=107.2×109N/m2 C33=107.1×109N/m2
C44=C55 C14=C65
说明:
(1) 若测量电路的电阻远小于石英晶振片的电阻,则可以近似地认为外电路处于短路状态,这时电极面上没有电荷积累。所以石英片内的电场强度E=0(或常数),这样的电学边界条件称为短路条件,在该条件测得的弹性常数叫短路弹性常数如cijE或sijE
(2) 若测量电路的电阻远大贴片晶振晶片的电阻,则可以近似地认为外电路处于开路状态,这时电极面上的自由电荷保持不变即电位移D=0(或常数),这样的电学边界条件称为开路条件,在该条件测得的弹性常数叫开路弹性常数如CijD或SijD
三、切角的选择
长条片切角是根据工作温度范围、温度频差及其频率来选取的,具体的可参照表3.6.1初步确定设计十中心角。切角误差根据表3.2.2选取。

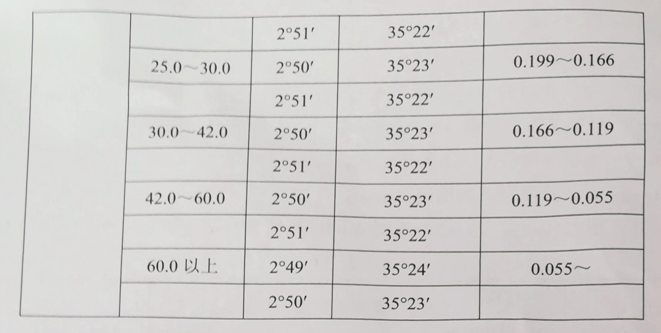

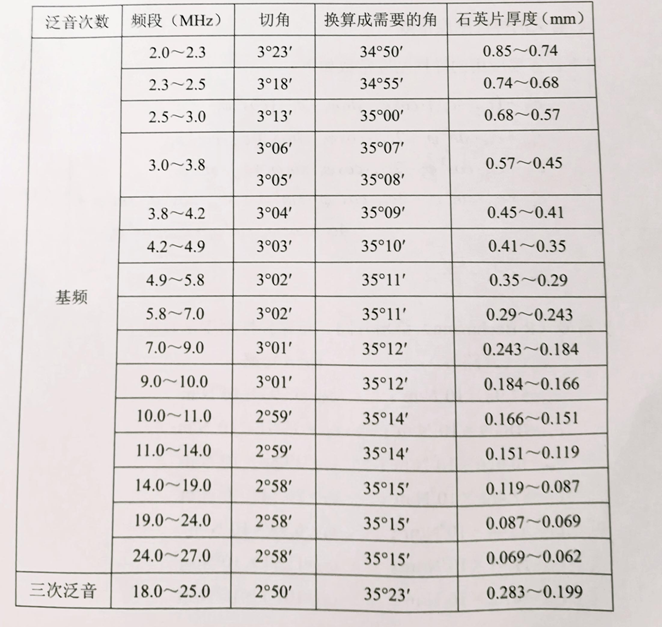

表3.6.1各频段石英晶振晶片切角及换算成所需角度表
