更多>>基于SiTime的32.768K有源晶振频率稳定性
来源:http://www.kangbidz.com 作者:康比电子 2019年07月06
有源晶振频率保持不变的能力.以在某观察时间内频率变化的最大值与标称频率之比来表示.年,月的频率稳定度称为长期频率稳定度,它主要决定于基准频率源的稳定度.日,小时的频率稳定度称短期频率稳定度,它决定于电源,负载及环境的变化,用ppm表示.
SiT1532采用tempflat MEMS技术和低功耗CMOS模拟电路,以1μa以下的工作电流实现非常稳定的32.768khz时钟信号.
频率稳定性由(1)初始稳定性和(2)频率温度特性这两个参数表示.
■初期稳定性
初始稳定性是指室温下相对于标称频率32.768KHZ的频率偏移,用ppm(10-6)表示.这包括焊接引起的偏移和室温下的电压变动.
■频率温度特性
频率温度特性是指在初期稳定性中包含的所有要素中加入了周围温度变化的频率偏移,与初期稳定性相同,用ppm(10-6)表示.
图1比较了sit1532(采用sitime的MEMS技术的32.768khz振荡器)和水晶制品的频率稳定性.蓝色虚线表示sit1532的频率稳定性规格(100ppmp-p),红色实线表示使用 音叉型石英振子的32.768khz振荡器的一般频率稳定性规格.

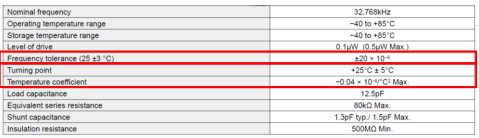

表1:石英基32.768千赫XTAL的频率稳定性规格

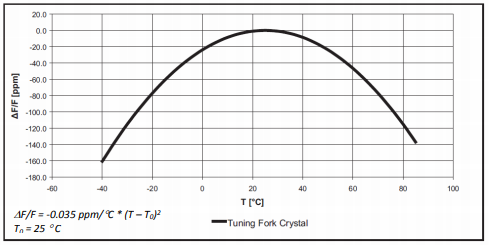

表1是32.768khz音叉型石英晶振规格的例子.由于变化点温度为25℃,最大温度系数为0.04ppm/℃,因此频率温度特性为-169ppm(-40~85℃).该频率偏差不包含振荡电路的激励电平的变化或PCB上的匹配电容器引起的变化量(始终是石英振子单体电平的特性).因此,实际上特性比这个差.图2显示了其他音叉型石英振子的频率温度特性的例子.
SiT1532在出厂时进行了全数校准,以确保室温下10ppm以下,-40~85℃下100ppm以下的频率稳定性.表2表示sitime的32.768khz振荡器sit1532的频率稳定性参数.与具有抛物线温度特性曲线的音叉型石英晶体振荡器不同,sit1532的温度特性在全温度下表现出非常平坦的特性.工作电压为1.5~3.63v时,在全温度范围内维持100ppm以下的频率稳定性.此外,用频率计数器测量sit15xx的输出频率时,请将计数器的栅极时间设定为100ms以上.

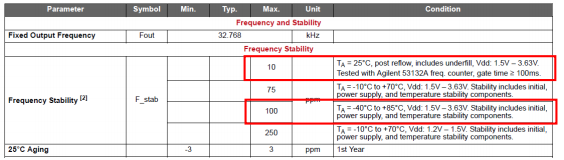

表SiT153232.768千赫振荡器的频率稳定性规格
SiT1532的初期稳定性10ppm具有石英振子的初期稳定性(20ppm)的2倍的稳定性,以1μa以下的低消耗电流实现比石英振子更优异的频率特性.此外,世界上最小的封装(1.55x0.85mmCSP)可提供这种卓越的性能.
sitime继sit1532之后,开发了sit1552.sit1552在同一个世界最小的封装(1.55x0.85mmCSP)中实现了频率温度特性5ppm的业界最高稳定性.我们的有源晶振产品也请您考虑一下
SiT1532采用tempflat MEMS技术和低功耗CMOS模拟电路,以1μa以下的工作电流实现非常稳定的32.768khz时钟信号.
频率稳定性由(1)初始稳定性和(2)频率温度特性这两个参数表示.
■初期稳定性
初始稳定性是指室温下相对于标称频率32.768KHZ的频率偏移,用ppm(10-6)表示.这包括焊接引起的偏移和室温下的电压变动.
■频率温度特性
频率温度特性是指在初期稳定性中包含的所有要素中加入了周围温度变化的频率偏移,与初期稳定性相同,用ppm(10-6)表示.
图1比较了sit1532(采用sitime的MEMS技术的32.768khz振荡器)和水晶制品的频率稳定性.蓝色虚线表示sit1532的频率稳定性规格(100ppmp-p),红色实线表示使用 音叉型石英振子的32.768khz振荡器的一般频率稳定性规格.

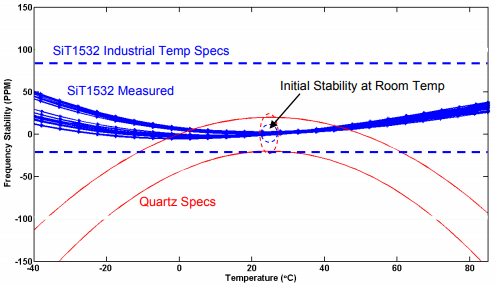

图SiT1532微机电系统振荡器和石英音叉型32.768千赫振荡器的频率稳定性与温度特性曲线和规格限值
基于音叉型石英振子的32.768khz振荡器的频率稳定性一般以表示室温25℃下的常温频率偏差和共振频率相对于温度变化的抛物线特性的两个参数来表示.频率温度特性可根据制造商数据表中的变化点温度和2次温度系数进行计算.表1:石英基32.768千赫XTAL的频率稳定性规格
表SiT153232.768千赫振荡器的频率稳定性规格
sitime继sit1532之后,开发了sit1552.sit1552在同一个世界最小的封装(1.55x0.85mmCSP)中实现了频率温度特性5ppm的业界最高稳定性.我们的有源晶振产品也请您考虑一下
