石英晶体的振荡电路及压电效应

来源:http://www.kangbidz.com 作者:kangbily 2015年07月24

并联共振
当晶体操作在并联共振(Fs < Fl < Fa),它看起来电感的电路.因此,负载电容的作用是非常重要的在选择稳定的振荡.在并联电路设计中,应当指定负载电容

                                              CL如图所示:.


串联谐振
当晶体操作在串联谐振(Fs),它看起来在电路电阻.因此,阻抗在Fs是接近于零.油井设计串联谐振电路,相关性不是问题和负载电容不需要指定.

                                                   如图所示:

石英晶体的压电效应:

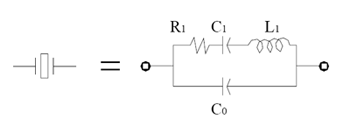

石英晶体的角色压力应用于晶体轴的方向,在石英晶体板电变化生成,相反,当电力应用于石英晶体板、晶片内的变形发生.所以,这就是为什么我们称它为石英晶体的压电效应.晶体的等效电路.石英晶体的等效电路显示解释法规的基本元素晶体的特征和性能.它由一个动态电容Cl,电感,电阻Rl系列,分流的电容C0.前三个参数称为“动态参数”石英晶体的元素.

                                                      如图所示:
