首页精品详解 第二篇:6G光模块应用晶振X1G006131000200高稳定性振荡器

第二篇:6G光模块应用晶振X1G006131000200高稳定性振荡器

来源:http://www.kangbidz.com 作者:康比电子 2023年07月12
6G光模块应用晶振X1G006131000200高稳定性振荡器-2
疫情开创了远程工作和远程学习的“新常态”,导致数据流量加速增长。网络基础设施对维持这一趋势变得越来越重要,对安装在数据中心内部的光模块有着巨大的需求。爱普生一直通过晶体振荡器SG2520系列贴片晶振支持这一点,该系列在2.5 x 2.0 mm的小尺寸中提供低抖动和高稳定性。光学模块正在向更高的数据速率发展,如400G、800G和更高。这些模块需要更小的晶体振荡器来容纳更大的DSP。爱普生提供更小的2.0x1.6毫米晶体振荡器,其性能与当前的2.5 x 2.0毫米石英晶体振荡器相同,如低抖动和高稳定性。凭借这一新产品,爱普生能够在客户的设计中实现更灵活的布局,提高设备的性能。爱普生的这些变化符合我们通过技术进步造福社会的承诺。


Model No. SG2016EGN SG2016EHN SG2016VGN SG2016VHN
Output type LV-PECL LVDS
Output frequency range 25 MHz to 500 MHz
Supply voltage 2.5 V ± 5 % 1.8 V ± 5 %
3.3 V ± 5 % 2.5 V ± 5 %
  3.3 V ± 5 %
Operating temperature -40  to +85 ℃、 -40  to +105
Frequency tolerance ± 25 x 10-6 ± 20 x 10-6 ± 25 x 10-6 ± 20 x 10-6
± 50 x 10-6 ± 50 x 10-6
Current consumption 60 mA Max. 28 mA Max.
Phase jitter (12 kHz to 20 MHz) 70 fs Max. (output frequency: 156.25 MHz) 60 fs Max. (output frequency: 156.25 MHz)
50 fs Max. (output frequency: 491.52 MHz) 50 fs Max. (output frequency: 491.52 MHz)
Dimensions 2.0 x 1.6 x 0.63 mm

6G光模块应用晶振X1G006131000200高稳定性振荡器-2

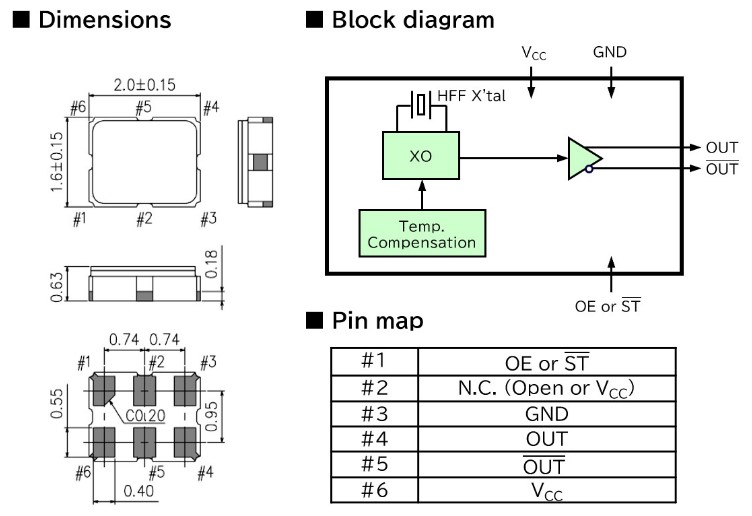

尺寸、框图、引脚图



6G光模块应用晶振X1G006131000200高稳定性振荡器-2
现有产品的变化

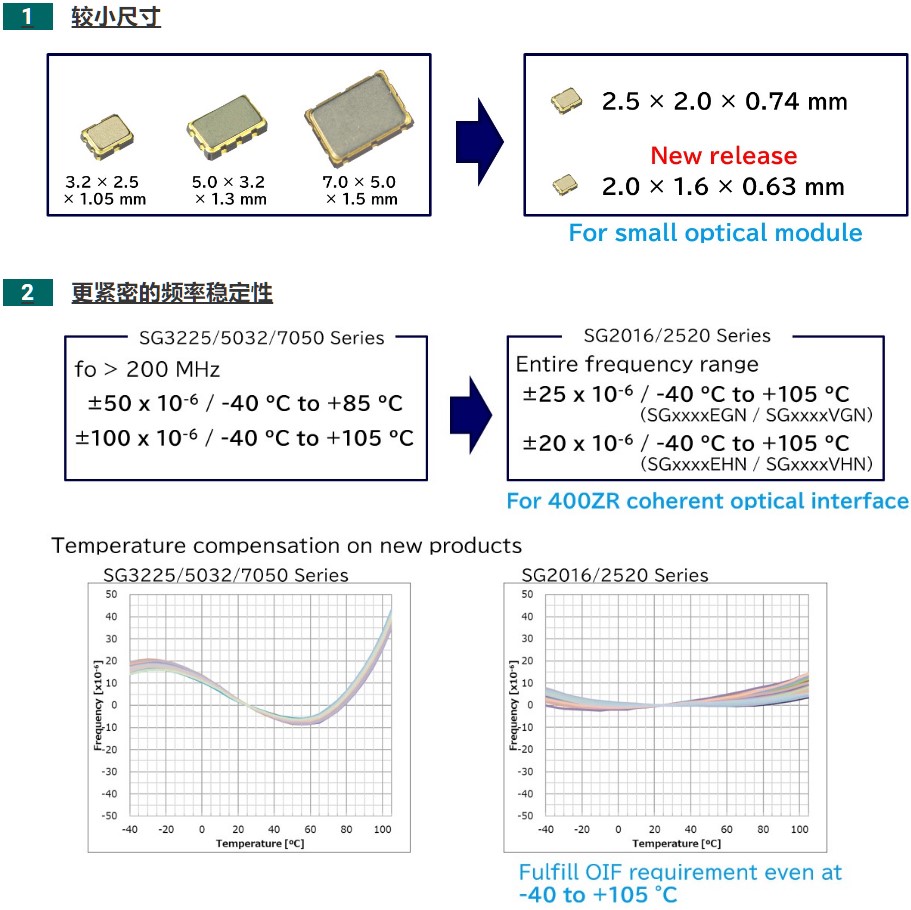

与现有产品(SG3225/5032/7050系列)相比,SG2016/2520系列有源晶振具有以下优势:
(1)较小的尺寸
(2)更紧密的频率稳定性
(3)更低的相位噪声和相位抖动



6G光模块应用晶振X1G006131000200高稳定性振荡器-2

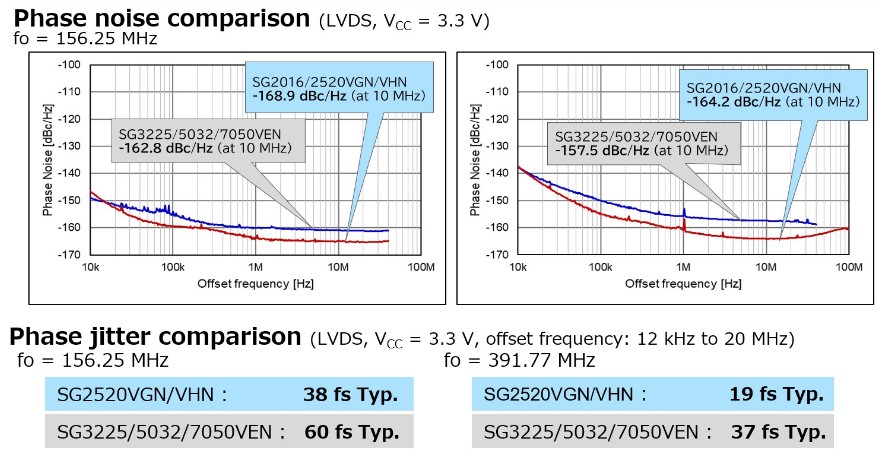

3,更低的相位噪声和相位抖动
两者都有一个基模晶体(HFF晶体),可实现出色的相位抖动和相位噪声特性。新产品具有更好的噪声基底和相位抖动,这是网络系统的重要特征。



6G光模块应用晶振X1G006131000200高稳定性振荡器-2

与现在产品相比:

Item SG2016EGN / SG2016EHN SG2520EGN / SG2520EHN SG3225/5032/7050EEN
SG2016VGN / SG2016VHN SG2520VGN / SG2520VHN SG3225/5032/7050VEN
Frequency 25 MHz to 500 MHz 25 MHz to 500 MHz 25 MHz to 500 MHz
Technology Fundamental Fundamental Fundamental
Size 2.0 x 1.6 x 0.63t mm 2.5 x 2.0 x 0.74t mm SG3225*EN: 3.2 x 2.5 x 1.05t mm
SG5032*EN: 5.0 x 3.2 x 1.3t mm
SG7050*EN: 7.0 x 5.0 x 1.5t mm
Operating -40  to +105  -40  to +105  -40  to +105
Temperature
Frequency ±20 x 10-6 ±20 x 10-6 ±50 x 10-6 (200 MHz)
Tolerance (SG2016EHN / SG2016VHN) (SG2520EHN / SG2520VHN) ±100 x 10-6 (>200 MHz)
  ±25 x 10-6,±50 x 10-6 ±25 x 10-6,±50 x 10-6
  (SG2016EGN / SG2016VGN) (SG2520EGN / SG2520VGN)
Phase Jitter 19 fs Typ. / 50 fs Max. 19 fs Typ. / 50 fs Max. 37 fs Typ. / 60 fs Max.
(3.3 V,
391.77 MHz,
LVDS)
Current 60 mA Max. 60 mA Max. 60 mA Max.
Consumption (SG2016EGN / SG2016EHN) (SG2520EGN / SG2520EHN) (SG3225/5032/7050EEN)
  28 mA Max. 28 mA Max. 25 mA Max.
  (SG2016VGN / SG2016VHN) (SG2520VGN / SG2520VHN) (SG3225/5032/7050VEN)
Output LV-PECL / LVDS LV-PECL / LVDS LV-PECL / LVDS

6G光模块应用晶振X1G006131000200高稳定性振荡器-2
SG2016系列的特点:
-缩小尺寸(我们最小的差分晶振XO)
-窄频率容差(SG2016EHN / SG2016VHN: 20 x 10-6)
