日本电波NDK发布新型系列NH9070WA晶振

来源:http://www.kangbidz.com 作者:康比电子 2019年05月13

    日本电波工业株式会社在同行业中是领头羊,带领着各大同行及各行业电子产品应用领域的的企业不断的进步前进, 让目前的生活的有了很大的提高水平,日本NDK晶振集团是现在我们作为提供电子业必不可少的,在丰富用途被广泛使用的石英晶振元器件产品以及应用水晶技术的传感器等新的高附加价值产品的频率综合生产厂家,正以企业的继续成长为目标而努力.
    日本电波工业株式NDK晶振经营范围:石英晶体谐振器,石英晶体振荡器等晶体元器件,应用器件,石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售.现在又推出了更巨高精密的石英振荡器.

NH9070WA晶振型号

型号名称 NH9070WA
包装尺寸(长×宽×高:毫米) 9.7×7.4×4.1
标称频率范围(MHz) 5到40岁
标准频率f nom(MHz) 10,12.8,13,19.2,20,25,25.6,30.72,38.88
电源电压V CC(V) +3.3
负载阻抗C L(pF) 15
工作温度范围(* 1)T opr(°C) -40到+85
存储温度范围T str(°C) -40到+85
功耗P CC(W) 一开始 最大。0.9(Typ.8.8)
稳定时,在+ 25°C 最大。0.5(典型值0.35)
频率容差Δf/ f nom 在+ 25°C,V cont =中心,装运前 最大。±500×10 -9
频率/温度特性Δf/ f 在工作温度范围 最大。±10×10 -9 最大。±30×10 -9
频率/电压系数Δf/ f V CC ±5% 最大。±10×10 -9(典型值±5×10 -9)
长期频率稳定性Δf/ f 根据频率运行30天后 最大。±5×10 -9 /天
最大。±300×10 -9 /年
稳定时间(分钟) 根据60分钟运行后的频率,在+ 25°C上电后指定频率容差内的时间。 最大。3 /±100×10 -9
频率控制范围(* 2)Δf/ f V cont = + 1.5V±1.3V
闵。±5×10 -6
频率变化极性
线性度(%) 典型。±1
输出电压 LVCMOS
V OL:最大。+0.3 V
V OH:Min。+ 3.0 V
对称性(%) at(V OH + V OL)/ 2 45至55岁
规格编号 NSC5211A NSC5211B
* 1。环境温度范围,在此范围内可以实现产品的特定特性。
* 2。可通过I2C接口进行数字频率控制。

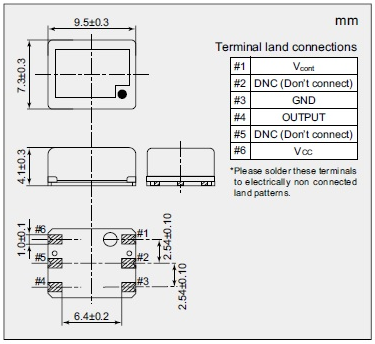

尺寸图
NDK振荡器产品规格生产体制的重新制定
  重新制定目前的生产体制,以提高集团全体的生产效率和成本竞争力为目的,将国内工厂的量产生产线的一部分转移到海外工厂.
③ 固定费的压缩
  通过生产工程的自动化等使生产性得到提高的同时,推进间接部门的瘦身化来压缩固定费.
④ 资材调达机能向总公司统一
  通过将集团全体的资材调达业务统一到总公司,来强力推进资材调达成本的低减.
⑤ 品质保证机能向总公司统一
  在包含车载在内的5G系统为基础的事业方面,对品质的要求将比现在更高.公司一直以来是生产子公司各自进行品质保证的体制.为了进一步强化保证高品质晶振的体制,将转变为品质保证机能由总公司统一化管理.
