早在30年前收音机刚刚在中国大陆上风靡的时候，那时候有一台凯迪牌的收音机就非常不错了。到如今社会这个词恐怕已经让很多人遗忘了，现在都是高科技信息时代了，不过收音调频的功能还没有褪去，在无线电视广播中还是会用到这种功能，还有手机上的收音也会用到，在这些产品中起到一个关键的零件那就是晶振，特别是收音机如果晶振没用的话不要说调频了连时间都显示不出来，我来给大家讲个真实的案例。

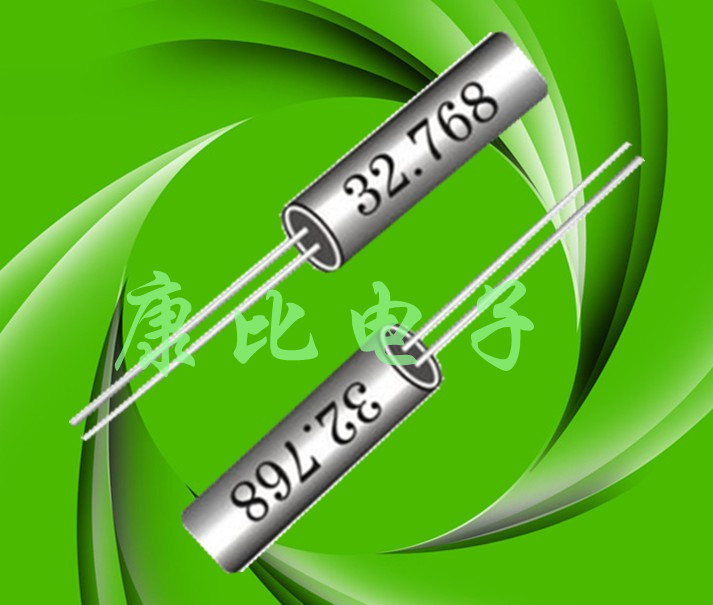

我有个客户是做调频收音机的，他们是一家国有的老企业了，有几十年的历史，一直和我们有业务上的来往，他们用的是我们自己工厂生产的32.768KHZ，3*8表晶系列的晶振，他们的产品做的蛮多，而且都是广播这块的，那天他打电话让我发200K的货给他，他说他要100PPM的就好了，我当时很纳闷，因为100PPM的用在他们那种产品上是不好用的，我当时还和客户解释说明了情况，100PPM的晶体你用调频的话就不好用的。当时客户说他们这次生产的产品比较低档，而且为了节约成本（在这里我提醒客户有些产品不是节约成本的问题，该用好点东西就必须要用好点的），用差点精度的没关系，我就很郁闷了，调频是跟低档和高档不冲突的，我还和他解释了半天，最后实在是扭不过他，也怕得罪客户就给客户把货发过去了，但是我也和客户说了如果你用的不行我就给你换好点的晶振，（这也体现出我们的专业服务。嘿嘿..）应该是过了一个星期左右，一个电话打过来不好出问题了，晶振是焊上去了但是频段搜出来有很多的杂音而且有些频段搜不到的，而且他们还是过高温炉回流焊焊接的，我当时听了就晕了，怎么会用回流焊焊接呢，客户说方便，生产出来的速度快。在这里我要提醒一下生产收音机产品的客户，32.768KHZ表晶体是不能过回流焊的，我最后和客户说你的操作程序就不对了，这种晶体是不能用回流焊焊接的，20PPM的都不行何况100PPM的，在就是我让他用波峰焊接，这样也快而且不容易损坏晶振，因为波峰焊是以瞬间高温对晶体脚位振锡，它的瞬间温度虽然过高，但是它不会振那么长的时间，晶体本身可以承受的住。在然后就是要换好点的晶体必须要用到20PPM的来，因为20PPM的不管你振锡的温度有多高它都能承受的住，而且就算温度太高了晶体有偏差了也不会偏离它的指定范围。所以我让客户换一下试试，最后我把它没用完的晶振全部给换了20PPM的，一点问题都有了，调频出来的声音清晰，频段的搜索范围广，所以有些时候需要的成本不能省的还是不必要省。
不过收音机不调频还有些其它的各方面原因比如无声故障，无台故障，杂音比较大等等。我们也为大家推荐下解决方法：
一、无声故障检修
     将音量开大，用万用表直流电压10V档，黑表笔接地，红表笔分别触碰电位器的中心端和非接地端（相当于输入干扰信号），可能出现三种情况：
      1.碰非接地端，喇叭中无“咯咯”声，碰中心端时喇叭有声。这是由于电位器内部接触不良。可更换或修理排除故障。　　
      2．碰非接地端和中心端，均无声，这时用万用表R×10档，两表笔接碰触喇叭引线，触碰时喇叭若有“咯咯”声，说明喇叭完好。然后用万用表电阻档点触C9的正端，喇叭中如无“咯咯”声，说明耳机插孔接触不良，或者喇叭的导线已断；若有“咯咯”声，则应检查推挽功放电路：　　1）、检查Q5.Q6工作是否正常，L5次级有无断线。　　2）、测量Q4的直流工作状态，若无集电极电压，则L5初级断线，若无基极电压，则R5开路。若红表笔触碰电位器中心端无声，触碰Q4基极有声，说明C7开路或失效。　
      3．用干扰法触碰电位器的中心端和非接地端，喇叭中均有声，则说明低放工作正常。

二、无台故障检修
      1．测量Q3的集电极电压：若无，则R4开路或C5短路；若电压不正常，检查R4是否良好。测量Q3的基极电压，若无，则可能R3开路（这时Q3基极也无电压），或L4次级断线，或C4短路。　　
      2．测量Q2的集电极电压。无电压，是L4初级线圈有开路。电压正常时喇叭发声。　　
      3．测量Q2的基极电压：无电压，系L3次级短线或脱焊。电压正常，但干扰信号的注入，在喇叭中没有响声，是Q2损坏。电压正常喇叭有声。　　
      4．测量Q1的集电极电压：无电压，是L2次级线圈断，L3初级线圈有断线。电压正常，喇叭中无“咯咯”声，为L3初级或次级线圈有短路，或槽路电容短路。如果中周内部线圈有短路故障时，由于匝数较少，所以较难测出，可采用替代法加以证实。　　
      5．测量Q1的基极电压：无电压，可能是R1或L1次级开路；或C1短路。电压高于正常值，系Q1发射结开路。电压正常，但无声，是Q1损坏。　　
到此如果还是收不到电台，进行下面的检查：无电源晶体管收音机结构图。
     6.将万用表笔拨至直流电压档，两表笔并接于R2两端，用镊子将L2的初级短路一下，看表针指示是否减少（一般减少0.2~0.3V左右）。电压不减小，说明晶振没有起振。振荡耦合电容C2失效或开路。C1短路（Q1基极无电压）。L2初级线圈内部断路或短路，双连质量不好。电压减小很少，说明本机振荡太弱，或L2受潮，印板受潮，或双连漏电，或微调电容不好，或Q1质量不好，此法同时可检测Q1偏流是否合适。　　电压减小正常，断定故障在输入回路。查双连有无短路，电容质量如何，磁棒线圈L1初级有无断线。

                                                                                             作者—康比电子
