更多>>石英晶振波形负载输出有哪几种形式
来源:http://www.kangbidz.com 作者:kangbidz 2014年04月16

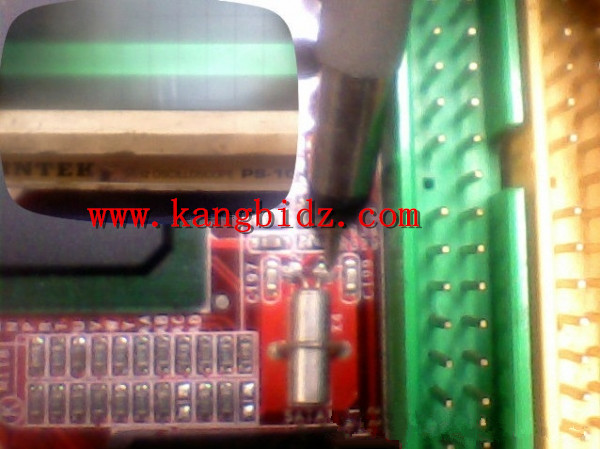

在上篇文章中我们讲到了晶振出现波形的原因和晶振内部负载的关系,今天为大家解析一下晶振波形负载的电路输出种类形式.
1、同轴电缆类的长线输出.

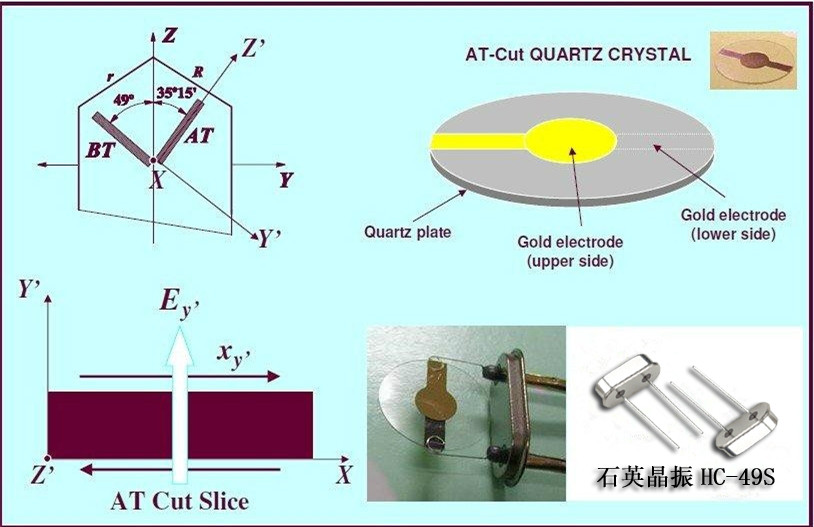

晶振是一种比较敏感的电子元件,所承载的内部参数都非常的主要,在阻抗达到50欧姆以上的时候石英晶振负载电容值会有松动,从而频率会有所漂移.
2、滤波器类的电路的输出.
以上两种电路一般适用于50欧姆的负载.这是因为以上两种电路一般需要50欧姆负载作匹配,在射频领域还有75欧姆、300欧姆等特征阻抗,需要时要加以说明.此类的输出波形最适合的为正弦波,正弦波经过长线传输后波形只是幅度有所衰减,这种情况下波形不会发生改变.
3、门电路的输入.
要驱动门电路,需要讲究高电平、低电平、占空比、上升时间、下降时间等指标,否则难以顺利驱动.因此方波是最适合的波形.门电路也有TTL和CMOS门的区分,但目前主流的电路都实现了TTL/CMOS的兼容,作为高阻抗的输入,其输入的电阻成分阻值很大,但具有一定的容性阻抗.例如典型的74HC04与非门的输入阻抗约为3.5PF(有时候晶振输出不止驱动一个门,因此方波负载一般为15PF,这样可以驱动3~4个门,有种高驱动能力的重负载为50PF,可以驱动十几个门).
4、取代石英晶体谐振器作为振荡电路的输入.
在很多电子芯片中都可以直接使用石英晶体谐振器做为时钟脉冲产生器,如果要求更高质量的时钟,也会用到晶体振荡器.例如常用的单片机AT89C51,其管脚XTAL1和XTAL2本是用来接晶体谐振器的(另外需要2个电容),如果用来接石英晶体振荡器,分析其内部电路可知,XTAL1脚为其内部振荡电路的输入端,输入阻抗很高,放大倍数很大,因此较小的波形就可以使其触发工作(峰峰值100mV~1V),特别适合于准正弦波的驱动.例如正弦波输出的有源晶振也可以对其驱动,但需要在输入端加阻抗匹配电阻,对产品本身的输出也是一种浪费.方波输出的晶振也可以对其驱动,但因方波输出幅度太大,存在过驱动的嫌疑,过驱动的坏处就是会使时钟电路的噪声变大,如果对噪声不敏感,也可以这样用.方波输出的贴片晶振最好接入XTAL2管脚,因为贴片晶振一般常用的都是4脚,接XTAL2管脚是门电路输入和输出的并联,其输入阻抗较低,需要的驱动电平较大(至少要达到TTL电平低电平小于0.4V,高电平大于2.4V的标准).用正弦波或准正弦波需要其带负载时峰峰值达到2V以上才可以.这就说明接石英晶体振荡器时,管脚上的两个电容一般是不需要的.
5、三极管、高速运放电路的输入.
有时候用户为实现整形、放大等目的,用三极管、高速运放对晶振波形进行处理,这种情况下负载阻抗一般不是太重,用正弦波的波形最为合适.只是需要提供负载、波形幅度等参数.
6、对EMI、频率干扰有特殊要求的电路.
这种电路要求输出的高次谐波成分很小,因此不管驱动的是什么电路,都以正弦波为最好.方波输出分为TTL电平和CMOS电平.正弦波对频率干扰性是最小的.
结束的时候小编插句结离题的话,像前段时间很受关注的马航失联飞机,好像到目前在澳大利亚海域发现了黑匣子信号,如果确定的话那就表示整机的人都遇难了,祈福!那有人会问为什么航空公司于飞机那么紧密的通讯记录都没查找到飞机去哪了,怎么就搜到信号了,而且还是在大洋深处,其实这和晶振的波形信号有些相似,黑匣子是飞机专用电子记录的设备,它可根据语音波形记录通话内容,而我们晶振是根据波形振幅传输信号使产品能接受到外部信息的作用,从这一点可以看出晶振在电子产品中传输信号源是何等重要.
作者—康比电子
