更多>>晶振为什么会产生波形与负载有什么密切的关系
来源:http://www.kangbidz.com 作者:kangbidz 2014年04月15

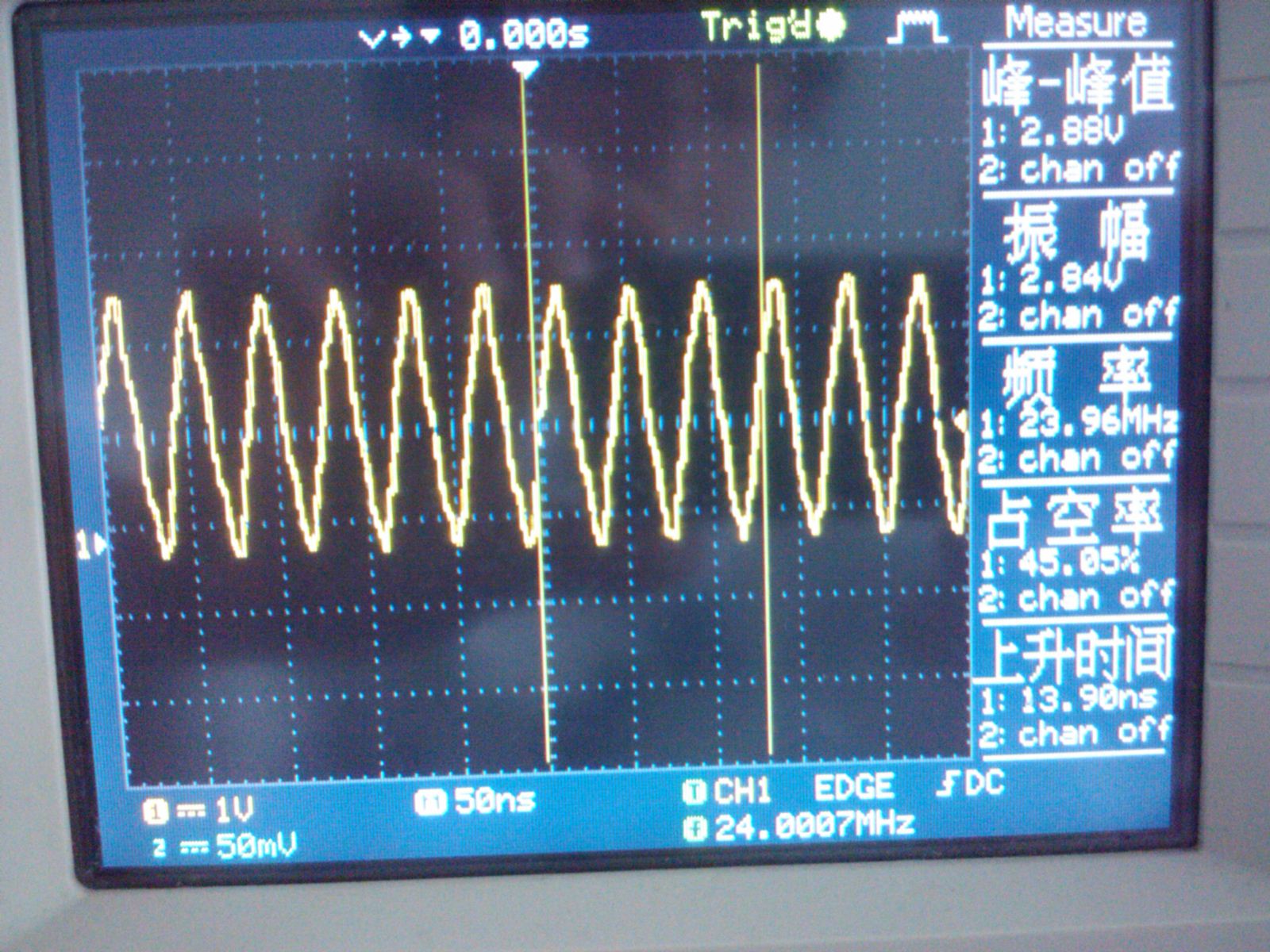

有很多人可能还不了解晶振的波形是什么意思,一般晶体会出现波形都是在仪器上显示出来的,当然这种能显示出波形的仪器都是一些专业的石英晶振仪器.一般都是比较大的生产厂家才会有,所以很多人不知道甚至没见过也不足为奇.
压电元器件的种类分为很多种,在我们晶振行业中简单大体分为两种,无源晶振和有源晶振,普通的无源晶体在仪器测试的时候是输出的正弦波,晶体只有这一种波形,有源晶振在仪器测试的时候输出有两种波形现象正弦波或方波.其实它本身输出的也是和无源晶体一样是正弦波频段,只不过区别在于因为有源晶振其内部有整流电路,带有电压性质,所以输出了方波.这也是晶振行业的一大技术突破,更好的耐高温性和稳定性都是广大客户钟爱的原因.
晶振最主要的工作方式就是靠里面的石英水晶片产生振动,天然的石英水晶片经过加工打磨,在利用AT切技术产生频点,在先进的技术封装就成了一颗完美的压电晶体器件.因为本身水晶片就有波形输出,只不过没经过加工不怎么明显.
石英晶振方波主要用于数字通信系统时钟上,用来驱动时纯计数电路或门电路,对方波主要有输出电平、占空比、上升/下降时间、驱动能力等几个指标要求.但是在模拟测试的时候不方便使用,因为方波输出功率大,而且驱动能力强.正弦波主要用于对EMI、频率干扰有特殊要求的电路,主要是这种PCB电路要求输出的谐波成份很小,所以一般客户在测试模拟电路的时候都会选择正弦波来测试,主要的指标有谐波次数和相位噪声,频率输出功率等.
有源晶振只是一种大类的代名词,意指有电压输出的意思,其中我们还分为温补晶振,恒温振荡器,VCXO压控晶振等.这几种是比较常见的,还有近阶段在通讯业和导航卫星领域比较吃香的可编程振荡器也是有源晶振的一种,这种技术也是近年来刚盛行没多久.
其实在晶振众多参数中最影响波形变化的就是负载电容值和频率.波形负载是晶振非常重要参数指标.如果选择使用不当的话轻微会出现停振或信号源不正常,重则会损坏整机产品.所以晶振的波形选择和本身负载有很大的关系,频率低的普通晶体一般在12PF值以内,所以波形输出的功率相对小些,但是一些贴片晶振的频率比较高,达到兆级以上的话,负载一般会在20PF左右,这时候晶振本身会产生基频,正弦波峰值会变高.所以在国内很少有厂家做到在正常高频晶振产生基频的时候正弦波现象会正常.康比电子厂家为了攻破这难关,让工程部的同事远赴国外进行技术交流,虚心学习,终于攻破了这一技术难关,成为广大客户最优质的晶振供应商.
作者—康比电子
压电元器件的种类分为很多种,在我们晶振行业中简单大体分为两种,无源晶振和有源晶振,普通的无源晶体在仪器测试的时候是输出的正弦波,晶体只有这一种波形,有源晶振在仪器测试的时候输出有两种波形现象正弦波或方波.其实它本身输出的也是和无源晶体一样是正弦波频段,只不过区别在于因为有源晶振其内部有整流电路,带有电压性质,所以输出了方波.这也是晶振行业的一大技术突破,更好的耐高温性和稳定性都是广大客户钟爱的原因.
晶振最主要的工作方式就是靠里面的石英水晶片产生振动,天然的石英水晶片经过加工打磨,在利用AT切技术产生频点,在先进的技术封装就成了一颗完美的压电晶体器件.因为本身水晶片就有波形输出,只不过没经过加工不怎么明显.
石英晶振方波主要用于数字通信系统时钟上,用来驱动时纯计数电路或门电路,对方波主要有输出电平、占空比、上升/下降时间、驱动能力等几个指标要求.但是在模拟测试的时候不方便使用,因为方波输出功率大,而且驱动能力强.正弦波主要用于对EMI、频率干扰有特殊要求的电路,主要是这种PCB电路要求输出的谐波成份很小,所以一般客户在测试模拟电路的时候都会选择正弦波来测试,主要的指标有谐波次数和相位噪声,频率输出功率等.
有源晶振只是一种大类的代名词,意指有电压输出的意思,其中我们还分为温补晶振,恒温振荡器,VCXO压控晶振等.这几种是比较常见的,还有近阶段在通讯业和导航卫星领域比较吃香的可编程振荡器也是有源晶振的一种,这种技术也是近年来刚盛行没多久.
其实在晶振众多参数中最影响波形变化的就是负载电容值和频率.波形负载是晶振非常重要参数指标.如果选择使用不当的话轻微会出现停振或信号源不正常,重则会损坏整机产品.所以晶振的波形选择和本身负载有很大的关系,频率低的普通晶体一般在12PF值以内,所以波形输出的功率相对小些,但是一些贴片晶振的频率比较高,达到兆级以上的话,负载一般会在20PF左右,这时候晶振本身会产生基频,正弦波峰值会变高.所以在国内很少有厂家做到在正常高频晶振产生基频的时候正弦波现象会正常.康比电子厂家为了攻破这难关,让工程部的同事远赴国外进行技术交流,虚心学习,终于攻破了这一技术难关,成为广大客户最优质的晶振供应商.
作者—康比电子
