首页进口晶振 SKYWORKS晶振思佳讯LVPECL振荡器,530EC125M000DG,Si530差分晶体振荡器

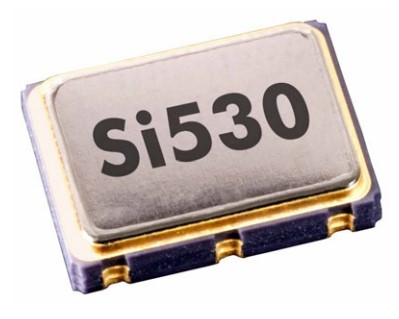

思佳讯LVPECL振荡器,530EC125M000DG,Si530差分晶体振荡器

产品型号：28579134
频率：125 MHz
尺寸：7.0x5.0mm
产品介绍：思佳讯LVPECL振荡器,530EC125M000DG,Si530差分晶体振荡器，Skyworks思佳讯晶振，进口晶振，型号：Si530，编码为：530EC125M000DG，频率为：125.000MHz，小体积晶振...

思佳讯LVPECL振荡器,530EC125M000DG,Si530差分晶体振荡器，Skyworks思佳讯晶振，进口晶振，型号：Si530，编码为：530EC125M000DG，频率为：125.000MHz，小体积晶振尺寸：7.0x5.0mm封装，六脚贴片晶振，LVPECL差分晶体振荡器，石英晶振，有源晶振，差分晶振，石英晶体振荡器。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，低电平，低耗能等特点。应用于：超声波/SDH，网络，SD/HD视频，测试和测量，时钟和数据恢复，FPGA/ASIC时钟生成。

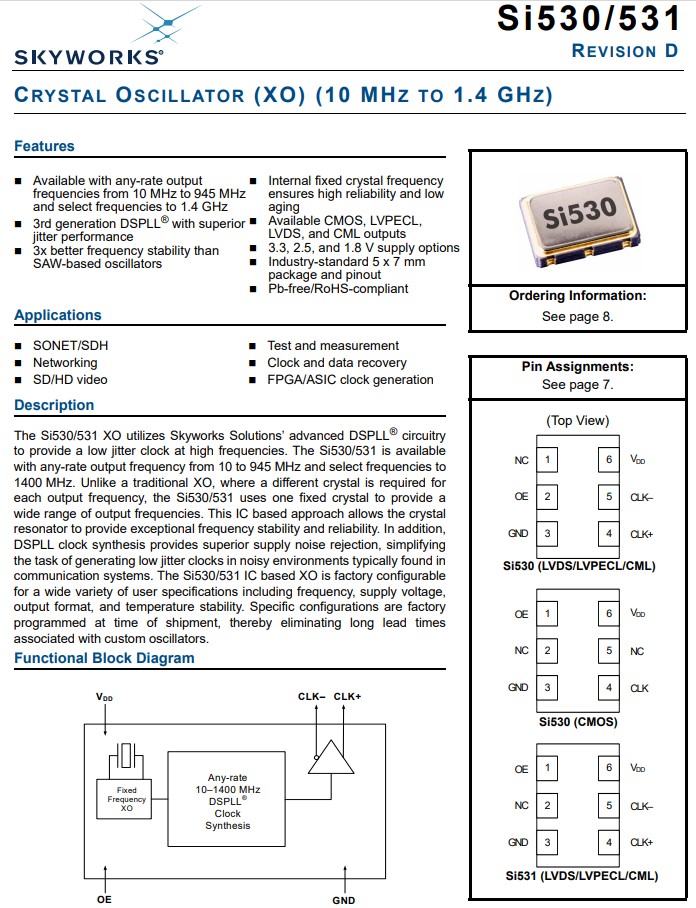

Si530 XO利用天空解决方案的先进DSPLL®电路提供一个高频低抖动时钟。Si530有源晶振可提供从10到945 MHz的任意速率输出频率，并选择频率到1400MHz。与传统的XO不同，每个输出频率都需要一个不同的晶体，而Si530使用一个固定的晶体来提供一个大范围的输出频率。这种基于集成电路的方法允许晶体谐振器提供特殊的频率稳定性和可靠性。此外，DSPLL时钟合成提供了优越的电源噪声抑制，简化了在通信系统中通常发现的噪声环境中产生低抖动时钟的任务。基于Si530石英晶体振荡器 IC的XO可在工厂中进行配置，可用于各种用户规格，包括频率、电源电压、输出格式和温度稳定性。特定的配置在装运时被工厂编程，从而消除了与定制振荡器相关的长交货时间。

思佳讯LVPECL振荡器,530EC125M000DG,Si530差分晶体振荡器,参数表

Parameter

Symbol

Test Condition

Min

Typ

Max

Unit

Nominal Frequency1,2

LVPECL/LVDS/CML

125

MHz

CMOS

—

160

MHz

Initial Accuracy

Measured at +25 °C at time of
shipping

—

±1.5

—

ppm

Temperature Stability1,3

–7
–20
–50

—

+7
+20
+50

ppm

Aging

Frequency drift over first year

—

±3

ppm

Frequency drift over 20 year life

—

±10

ppm

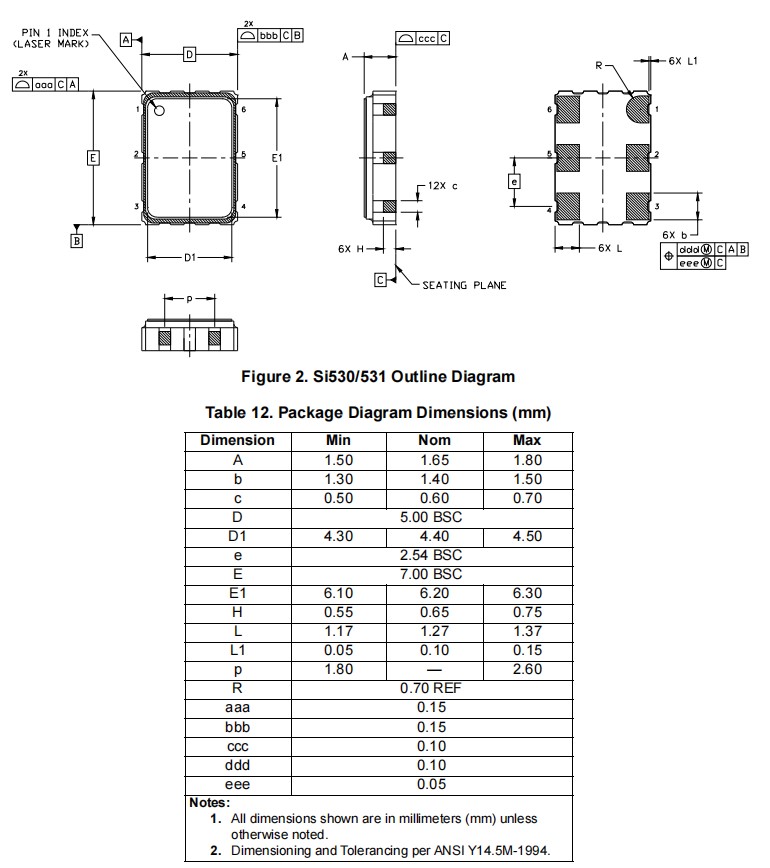

思佳讯LVPECL振荡器,530EC125M000DG,Si530差分晶体振荡器,尺寸图

思佳讯LVPECL振荡器,530EC125M000DG,Si530差分晶体振荡器

产品特点：

可提供从10 MHz到945 MHz的任何速率输出频率，并可选择1.4 GHz的频率
具有卓越抖动性能的第三代DSPLL®
频率稳定性是SAW振荡器的3倍
内部固定晶体频率确保高可靠性和低老化
可用的CMOS、LVPECL、LVDS和CML输出
3.3V、2.5V和1.8V电源选项石英晶体振荡器
行业标准5 x 7 mm封装和引脚
无铅/符合RoHS

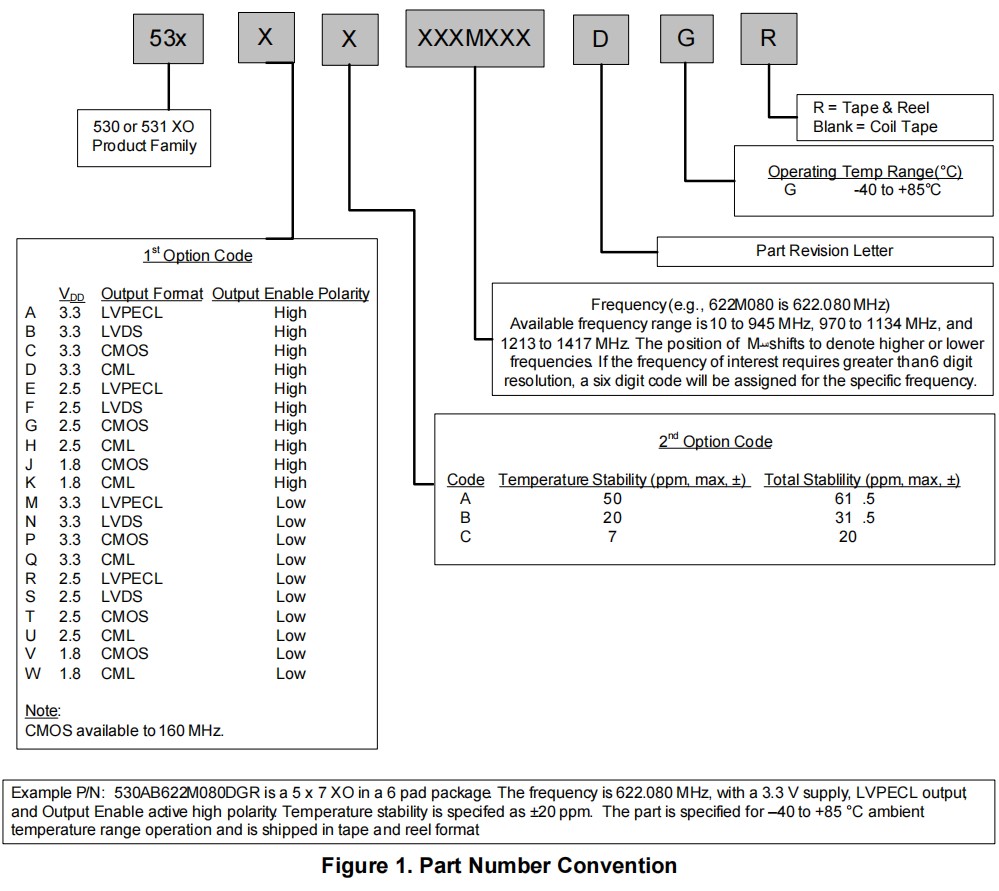

Si530/531 XO支持多种选项，包括频率、温度稳定性、输出格式和VDD。特定的设备配置在装运时被编程到Si530/531中。可以使用下面的零件号配置图进行配置。Skyworks解决方案提供了一个基于web浏览器的部件号配置实用程序，以简化这个过程。Si530和Si531 XO系列采用工业标准，RoHS兼容，6垫，5x7mm封装。Si531系列支持用于LVPECL、LVDS和CML输出格式的替代OE引脚（引脚#1）。

编码	进口晶振	系列	频率	输出	电压
530BB125M000DG	Skyworks晶振	Si530	125 MHz	LVDS	3.3V
530BA125M000DG	Skyworks晶振	Si530	125 MHz	LVDS	3.3V
530CA25M0000DG	Skyworks晶振	Si530	25 MHz	CMOS	3.3V
530CA28M6000DG	Skyworks晶振	Si530	28.6 MHz	CMOS	3.3V
530GB25M0000DG	Skyworks晶振	Si530	25 MHz	CMOS	2.5V
530FC200M000DG	Skyworks晶振	Si530	200 MHz	LVDS	2.5V
530EC125M000DG	Skyworks晶振	Si530	125 MHz	LVPECL	2.5V
530BC100M000DG	Skyworks晶振	Si530	100 MHz	LVDS	3.3V
530AC622M080DGR	Skyworks晶振	Si530	622.08 MHz	LVPECL	3.3V
530CB20M0000DG	Skyworks晶振	Si530	20 MHz	CMOS	3.3V
530BC114M285DG	Skyworks晶振	Si530	114.285 MHz	LVDS	3.3V
530CC19M2000DG	Skyworks晶振	Si530	19.2 MHz	CMOS	3.3V
530CA26M0000DG	Skyworks晶振	Si530	26 MHz	CMOS	3.3V
530EB50M0000DGR	Skyworks晶振	Si530	50 MHz	LVPECL	2.5V
530EA312M500DG	Skyworks晶振	Si530	312.5 MHz	LVPECL	2.5V
530FC311M040DG	Skyworks晶振	Si530	311.04 MHz	LVDS	2.5V
530FC233M250DGR	Skyworks晶振	Si530	233.25 MHz	LVDS	2.5V
530AB25M0000DG	Skyworks晶振	Si530	25 MHz	LVPECL	3.3V
530FB125M000DG	Skyworks晶振	Si530	125 MHz	LVDS	2.5V
530EB121M109DG	Skyworks晶振	Si530	121.109 MHz	LVPECL	2.5V
530AC125M000DG	Skyworks晶振	Si530	125 MHz	LVPECL	3.3V
530BC125M000DG	Skyworks晶振	Si530	125 MHz	LVDS	3.3V
530FC125M000DG	Skyworks晶振	Si530	125 MHz	LVDS	2.5V
530BA156M250DG	Skyworks晶振	Si530	156.25 MHz	LVDS	3.3V
530FA200M000DG	Skyworks晶振	Si530	200 MHz	LVDS	2.5V
530AC156M250DG	Skyworks晶振	Si530	156.25 MHz	LVPECL	3.3V
530BC156M250DG	Skyworks晶振	Si530	156.25 MHz	LVDS	3.3V
530FC156M250DG	Skyworks晶振	Si530	156.25 MHz	LVDS	2.5V
530AC200M000DG	Skyworks晶振	Si530	200 MHz	LVPECL	3.3V
530BC148M500DG	Skyworks晶振	Si530	148.5 MHz	LVDS	3.3V
530FB100M000DG	Skyworks晶振	Si530	100 MHz	LVDS	2.5V
530CB50M0000DG	贴片晶振	Si530	50 MHz	CMOS	3.3V
530FA156M250DG	Skyworks晶振	Si530	156.25 MHz	LVDS	2.5V
530FB200M000DG	Skyworks晶振	Si530	200 MHz	LVDS	2.5V
530FC50M0000DG	Skyworks晶振	Si530	50 MHz	LVDS	2.5V
530AC250M000DG	Skyworks晶振	Si530	250 MHz	LVPECL	3.3V
530BC622M080DG	Skyworks晶振	Si530	622.08 MHz	LVDS	3.3V
530CB50M0000DGR	Skyworks晶振	Si530	50 MHz	CMOS	3.3V
530BC125M000DGR	Skyworks晶振	Si530	125 MHz	LVDS	3.3V
530AC155M520DGR	Skyworks晶振	Si530	155.52 MHz	LVPECL	3.3V
530BB156M250DG	Skyworks晶振	Si530	156.25 MHz	LVDS	3.3V
530EC156M250DG	Skyworks晶振	Si530	156.25 MHz	LVPECL	2.5V
530BC187M500DG	Skyworks晶振	Si530	187.5 MHz	LVDS	3.3V
530BC200M000DG	Skyworks晶振	Si530	200 MHz	LVDS	3.3V
530BB100M000DG	Skyworks晶振	Si530	100 MHz	LVDS	3.3V
530BC312M500DG	Skyworks晶振	Si530	312.5 MHz	LVDS	3.3V
530BC250M000DG	Skyworks晶振	Si530	250 MHz	LVDS	3.3V
530AC106M250DG	Skyworks晶振	Si530	106.25 MHz	LVPECL	3.3V
530FC106M250DG	Skyworks晶振	Si530	106.25 MHz	LVDS	2.5V
530EB50M0000DG	Skyworks晶振	Si530	50 MHz	LVPECL	2.5V
530AA156M250DG	Skyworks晶振	Si530	156.25 MHz	LVPECL	3.3V
530EC148M500DG	Skyworks晶振	Si530	148.5 MHz	LVPECL	2.5V
530FC148M500DG	Skyworks晶振	Si530	148.5 MHz	LVDS	2.5V
530AB156M250DG	Skyworks晶振	Si530	156.25 MHz	LVPECL	3.3V
530AC25M0000DG	Skyworks晶振	Si530	25 MHz	LVPECL	3.3V
530CA36M0000DG	Skyworks晶振	Si530	36 MHz	CMOS	3.3V
530AA40M0790DGR	Skyworks晶振	Si530	40.079 MHz	LVPECL	3.3V
530FA40M0790DGR	Skyworks晶振	Si530	40.079 MHz	LVDS	2.5V
530CA36M0000DGR	Skyworks晶振	Si530	36 MHz	CMOS	3.3V
530AA127M000DGR	Skyworks晶振	Si530	127 MHz	LVPECL	3.3V
530AA40M0790DG	Skyworks晶振	Si530	40.079 MHz	LVPECL	3.3V
530FA40M0790DG	Skyworks晶振	Si530	40.079 MHz	LVDS	2.5V
530AA127M000DG	Skyworks晶振	Si530	127 MHz	LVPECL	3.3V
530AB24M0000DGR	Skyworks晶振	Si530	24 MHz	LVPECL	3.3V
530AB24M5760DGR	Skyworks晶振	Si530	24.576 MHz	LVPECL	3.3V
530BB122M880DGR	Skyworks晶振	Si530	122.88 MHz	LVDS	3.3V
530DB10M0000DGR	Skyworks晶振	Si530	10 MHz	CML	3.3V
530NB122M880DGR	Skyworks晶振	Si530	122.88 MHz	LVDS	3.3V
530AB24M0000DG	Skyworks晶振	Si530	24 MHz	LVPECL	3.3V
530AB24M5760DG	Skyworks晶振	Si530	24.576 MHz	LVPECL	3.3V
530BB122M880DG	Skyworks晶振	Si530	122.88 MHz	LVDS	3.3V
530DB10M0000DG	Skyworks晶振	Si530	10 MHz	CML	3.3V
530NB122M880DG	Skyworks晶振	Si530	122.88 MHz	LVDS	3.3V
530CA96M0000DG	Skyworks晶振	Si530	96 MHz	CMOS	3.3V
530CA98M3040DG	Skyworks晶振	Si530	98.304 MHz	CMOS	3.3V
530GA100M000DG	Skyworks晶振	Si530	100 MHz	CMOS	2.5V
530GA103M000DG	Skyworks晶振	Si530	103 MHz	CMOS	2.5V
530GA106M250DG	Skyworks晶振	Si530	106.25 MHz	CMOS	2.5V
530GA125M000DG	Skyworks晶振	Si530	125 MHz	CMOS	2.5V
530GA12M4000DG	Skyworks晶振	Si530	12.4 MHz	CMOS	2.5V
530GA13M5000DG	Skyworks晶振	Si530	13.5 MHz	CMOS	2.5V
530GA16M8000DG	Skyworks晶振	Si530	16.8 MHz	CMOS	2.5V
530GA22M5792DG	Skyworks晶振	Si530	22.5792 MHz	CMOS	2.5V
530GA24M0000DG	Skyworks晶振	Si530	24 MHz	CMOS	2.5V
530GA24M2500DG	Skyworks晶振	Si530	24.25 MHz	CMOS	2.5V
530GA24M5760DG	Skyworks晶振	Si530	24.576 MHz	CMOS	2.5V
530GA25M0000DG	Skyworks晶振	Si530	25 MHz	CMOS	2.5V
530GA25M7500DG	Skyworks晶振	Si530	25.75 MHz	CMOS	2.5V
530GA28M8000DG	Skyworks晶振	Si530	28.8 MHz	CMOS	2.5V
530GA30M0000DG	Skyworks晶振	Si530	30 MHz	CMOS	2.5V
530GA35M3280DG	Skyworks晶振	Si530	35.328 MHz	CMOS	2.5V
530GA36M0000DG	Skyworks晶振	Si530	36 MHz	CMOS	2.5V
530GA40M0000DG	Skyworks晶振	Si530	40 MHz	CMOS	2.5V
530GA48M0000DG	Skyworks晶振	Si530	48 MHz	CMOS	2.5V
530GA50M0000DG	Skyworks晶振	Si530	50 MHz	CMOS	2.5V
530GA60M0000DG	Skyworks晶振	Si530	60 MHz	CMOS	2.5V
530GA96M0000DG	Skyworks晶振	Si530	96 MHz	CMOS	2.5V
530GA97M0000DG	Skyworks晶振	Si530	97 MHz	CMOS	2.5V
530JA100M000DG	Skyworks晶振	Si530	100 MHz	CMOS	1.8V
