首页进口晶振爱普生晶振VG7050EAN,爱普生LV-PECL贴片晶振,X1G0045411007,低功耗6G通讯晶振

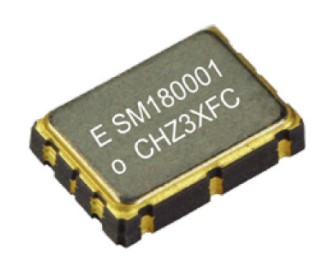

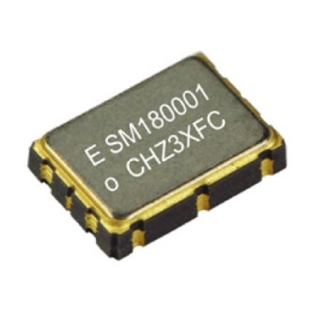

VG7050EAN,爱普生LV-PECL贴片晶振,X1G0045411007,低功耗6G通讯晶振

产品型号：48199044
频率：622.080000 MHz
尺寸：7.0x5.0mm
产品介绍：VG7050EAN,爱普生LV-PECL贴片晶振,X1G0045411007,低功耗6G通讯晶振，日本进口晶振，EPSON爱普生株式会社，晶振型号：VG7050EAN，编码为：X1G0045411007，频率为：...

VG7050EAN,爱普生LV-PECL贴片晶振,X1G0045411007,低功耗6G通讯晶振，日本进口晶振，EPSON爱普生株式会社，晶振型号：VG7050EAN，编码为：X1G0045411007，频率为：622.080000 MHz，小体积晶振尺寸：7.0x5.0mm，8垫脚贴片晶振，可编程电压控制压控振荡器（VCXO），LV-PECL输出差分晶振，有源晶振，石英晶振，石英晶体振荡器。具有多种输出功能，能够轻易识别网络信号以及精确的处理双极信号。超小型，轻薄型，低抖动，低功耗，低电源电压，低耗能，低损耗，低相位噪声，低电平，抗干扰能力强等特点，VG7050EAN贴片晶振被广泛用于移动通讯设备，6G路由器，服务器、无线网络，蓝牙模块，物联网，以太网，光纤通道，医疗设备，数码产品等应用。

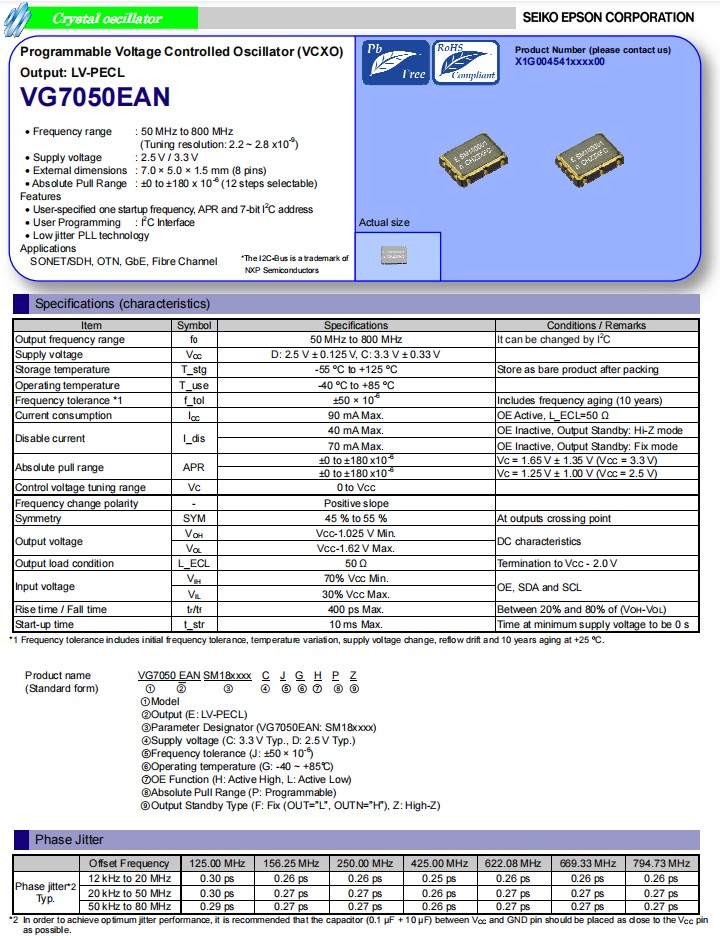

VG7050EAN,爱普生LV-PECL贴片晶振,X1G0045411007,低功耗6G通讯晶振，参数表

Item	Symbol	VG7050EAN	Conditions / Remarks
Output frequency range	f0	622.080000 MHz	It can be changed by I2C
Supply voltage	VCC	D: 2.5 V ± 0.125 V, C: 3.3 V ± 0.33 V
Storage temperature	T_stg	-55 ºC to +125 ºC	Store as bare product after packing
Operating temperature	T_use	-40 ºC to +85 ºC
Frequency tolerance *1	f_tol	±50 × 10-6	Includes frequency aging (10 years)
Current consumption	ICC	90 mA Max.	OE Active, L_ECL=50Ω
Disable current	I_dis	40 mA Max.	OE Inactive, Output Standby: Hi-Z mode
Disable current	I_dis	70 mA Max.	OE Inactive, Output Standby: Fix mode
Absolute pull range	APR	±0 to ±180 x10-6	VC = 1.65 V ± 1.35 V (VCC = 3.3 V)
Absolute pull range	APR	±0 to ±180 x10-6	VC = 1.25 V ± 1.00 V (VCC = 2.5 V)
Control voltage tuning range	VC	0 to VCC
Frequency change polarity	-	Positive slope
Symmetry	SYM	45 % to 55 %	At outputs crossing point
Output voltage	VOH	VCC-1.025 V Min.	DC characteristics
Output voltage	VOL	VCC-1.62 V Max.	DC characteristics
Output load condition	L_ECL	50Ω	Termination to VCC - 2.0 V
Input voltage	VIH	70% VCC Min.	OE, SDA and SCL
Input voltage	VIL	30% VCC Max.	OE, SDA and SCL
Rise time / Fall time	tr/tf	400 ps Max.	Between 20% and 80% of (VOH-VOL)
Start-up time	t_str	10 ms Max.	Time at minimum supply voltage to be 0 s

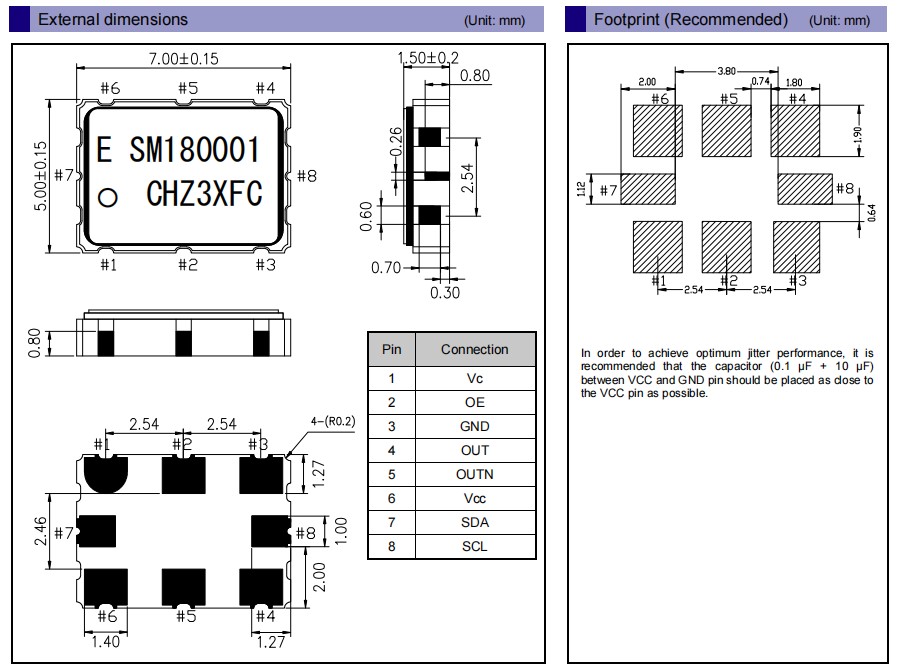

VG7050EAN,爱普生LV-PECL贴片晶振,X1G0045411007,低功耗6G通讯晶振，尺寸图

VG7050EAN,爱普生LV-PECL贴片晶振,X1G0045411007,低功耗6G通讯晶振

差分晶体振荡器(DXO)是目前行业中公认高技术，高要求的一款晶体振荡器，是指输出差分信号使用2种相位彼此完全相反的信号，从而消除了共模噪声，并产生一个更高性能的系统。差分晶振一般为六脚贴片，输出类型分为好几种，LVDS，LV-PECL，HCSL具有低电平，低抖动，低功耗等特性。

产品编码	进口晶振	频率	频率稳定性	尺寸	输出波形	电压
X1G0045411003	VG7050EAN	622.080000 MHz	CJGLPZ	7.00 x 5.00 x 1.50 mm	LV-PECL	2.970 to 3.630 V
X1G0045411005	VG7050EAN	622.080000 MHz	CJGHPF	7.00 x 5.00 x 1.50 mm	LV-PECL	2.970 to 3.630 V
X1G0045411007	VG7050EAN	622.080000 MHz	CJGLPF	7.00 x 5.00 x 1.50 mm	LV-PECL	2.970 to 3.630 V
X1G0045510003	VG7050EBN	698.812335 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL	2.970 to 3.630 V
X1G0045510004	VG7050EBN	794.727753 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL	2.970 to 3.630 V
X1G0045510007	VG7050EBN	693.482990 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL	2.970 to 3.630 V
X1G0045510008	VG7050EBN	698.812300 MHz	CJGHCZ	7.00 x 5.00 x 1.50 mm	LV-PECL	2.970 to 3.630 V
X1G0045611003	VG7050ECN	622.080000 MHz	CJGLPZ	7.00 x 5.00 x 1.50 mm	LV-PECL	2.970 to 3.630 V
X1G0045611005	VG7050ECN	622.080000 MHz	CJGHPF	7.00 x 5.00 x 1.50 mm	LV-PECL	2.970 to 3.630 V
X1G0045611007	VG7050ECN	622.080000 MHz	CJGLPF	7.00 x 5.00 x 1.50 mm	LV-PECL	2.970 to 3.630 V
X1M0003910017	EV1409EAN	1986.819000 MHz	CPENBA	14.00 x 9.00 x 2.60 mm	LV-PECL	3.135 to 3.465 V
