在本系列关于频率参考的第一部分中,康比电子介绍了晶体振荡器作为产生非常精确的参考时钟的方法.现在让我们假设您有一台收音机.(或两台,因为您希望它们进行通信),并购买水晶以供其使用.您需要了解有关晶体规格的信息?
首先,您需要选择以正确频率产生共振的晶振.您的无线电可能支持多个参考频率,或者可能需要特定值.常见的PLL参考时钟频率为10-50MHz..(另请注意,生成实时时钟可能需要32kHz晶振或其中的一些.我们稍后会详细讨论这一点.)让我们以SimpleLink™CC2540为蓝牙低功耗解决方案作为示例.

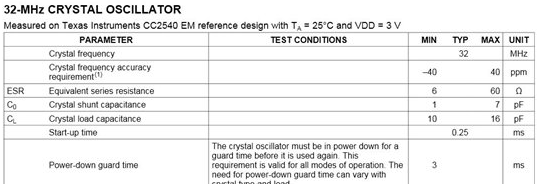

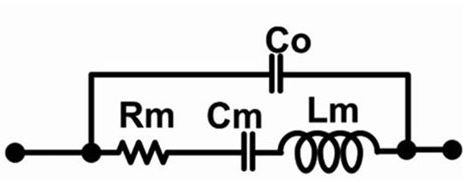

在上面的数据表快照中，您可以看到它支持32MHz晶振,6 <ESR <60欧姆,10pF <C L <16pF.这些ESR和C L规格意味着什么?晶体可以通过Butterworth Van ***(BVD)模型建模,如下所示.

电容器Co是由晶体封装引起的并联电容.Lm和Cm是石英晶振的运动电感和电容.Rm是模拟谐振器损耗的运动电阻.等效串联电阻.(ESR)由ESR=Rm.(1+Co/CL)2给出.SimpleLinkCC2540中的振荡器电路必须产生足够的“负电阻”,以抵消ESR的损耗并维持振荡.负载电容值CL.不是BVD模型的一部分,但是为每个晶体指定.在32MHz的共振获得,晶体必须装入此电容C大号.如果您使用指定CL=10pF的晶体,但是使用CL=5pF加载它,您将获得比您想要的更高的频率-例如32.0018MHz,比32MHz高56ppm并且当用作参考时PLL会违反蓝牙低功耗规范.同样,如果加载CL值高于指定值的贴片晶振,您将获得低于所需频率的频率.如果是CL.如果太高,你的晶体振荡器可能无法抵消晶体ESR的损耗,也不会振荡.许多不同的晶体将满足CC2540的要求,并在尺寸和性能方面进行各种权衡.晶体选择指南这里列出了其中的一些. 总之,在选择水晶时,请务必选择具有正确中心频率且具有收音机支持的ESR和CL值的水晶.
