石英晶振俗称水晶,成份是SiO2,它不但是较好的光学材料,而且是重要的压电材料。在常压下不同温度时,石英晶体的结构是不同的。温度低于573℃时,是a石英晶体;温度在573℃~870℃时,是B石英晶体;温度在870℃~1470℃时,是磷石英,温度达1470℃时,就转变成方石英,它的熔点是1750℃。用于制造压电晶体元件的为a石英晶体
晶振片的原理
石英晶体是离子型的晶体,由于结晶点阵的有规则分布,当发生机械变形时,例如拉伸或压缩时能产生电极化现象,称为压电现象。例石英晶体在9.8×104Pa的压强下承受压力的两个表面上出现正负电荷约0.5V的电位差。压电现象有逆现象,即石英晶体在电场中晶体的大小会发生变化,伸长或缩短,这种现象称为电致伸缩。
石英晶体压电效应的固有频率不仅取决于其几何尺寸,切割类型而且还取决于芯片的厚度。当芯片上镀了某种膜层,使芯片的厚度增大,则芯片的固有频率会相应的衰减。石英晶体的这个效应是质量负荷效应。石英晶体膜厚监控仪就是通过测量频率或与频率有关的参量的变化而监控淀积薄膜的厚度。
石英晶体法监控膜厚,主要是利用了石英晶体的压电效应和质量负荷效应。
石英晶体的固有频率f不仅取决于几何尺寸和切割类型,而且还取决于厚度d,即f=N/d,N是取决与石英晶体的几何尺寸和切割类型的频率常数对于AT切割的石英晶体,N=f·d=1670Kcmm。

物理意义是:若厚度为d的石英晶体厚度改变△d,则晶振频率变化△f, 式中的负号表示贴片晶振的频率随着膜增加而降低然而在实际镀膜时，沉积的是各种膜料,而不都是石英晶体材料,所以需要把石英晶体厚度增量△d通过质量变换转换成膜层厚度增量△d_M,即

A是受镀面积,pM为膜层密度,p。为石英密度等于265g/cm³。于是△d=(pM/pa)"△dM,所以

式中S称为变换灵敏度。
对于一种确定的镀膜材料,为常数,在膜层很薄即沉积的膜层质量远小于石英芯片质量时,固有频率变化不会很大这样我们可以近似的把S看成常数,于是上式表达的石英晶体频率的变化人行与沉积薄膜厚度△dM有个线性关系因此我们可以借助检测石英晶体谐振器固有频率的变化,实现对膜厚的监控。
显然这里有一个明显的好处,随着镀膜时膜层厚度的增加,频率单调地线性下降,不会出现光学监控系统中控制信号的起伏,并且很容易进行微分得到沉积速率的信号。因此,在光学监控膜厚时,还得用石英晶体法来监控沉积速率,我们知道沉积速率稳定队膜材折射率的稳定性、产的均匀性重复性等是很有好处和有力的保证。
石英晶体膜厚控制仪有非常高的灵敏度,可以做到埃数量级, 显然晶体的基频越高,控制的灵敏度也越高,但基频过高时晶体片会做得太薄,太薄的芯片易碎。
所以一般选用的晶体片的频率范围为5~10MHz。在淀积过程中,基频最大下降允许2~3%,大约几百千赫。基频下降太多振荡器不能稳定工作,产生跳频现象。如果此时继续淀积膜层,就会出现停振。为了保证振荡稳定和有高的灵敏度体上膜层镀到一定厚度后,就应该更换新的晶振片。

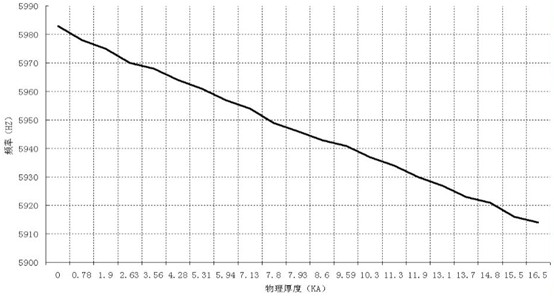

此图为膜系镀制过程中部分频率与厚度关系图。
