首页进口晶振晶振NX5032SA,NX5032SD晶体,晶振11.0592M

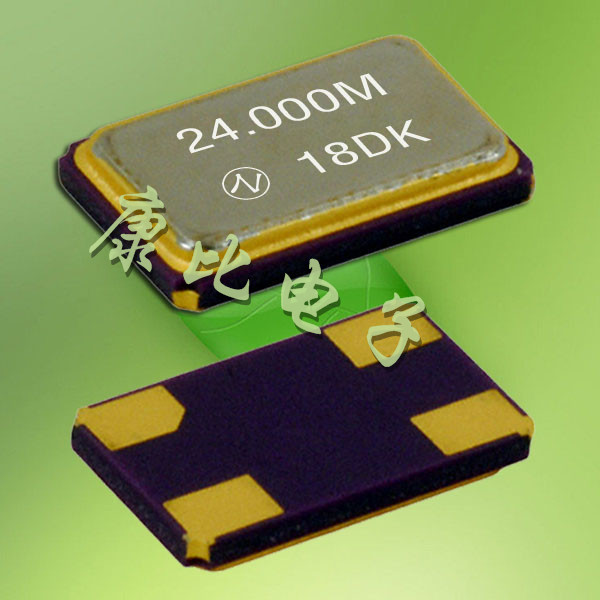

晶振NX5032SA,NX5032SD晶体,晶振11.0592M

产品型号：59846793
频率：11.0592M~40M

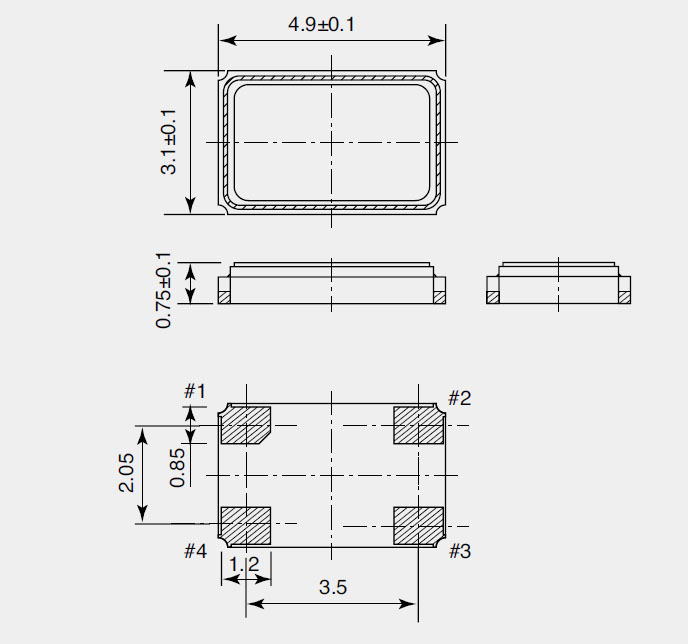

尺寸：5.0*3.2mm
产品介绍：产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑.

晶振NX5032SA,NX5032SD晶体,晶振11.0592M贴片晶振采用了多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一.选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法（如各镀材的功率设计等）.使用此镀膜方法使镀膜后的附着力增强,频率更加集中,那么如何把晶片能控制在1000ppm之内呢.

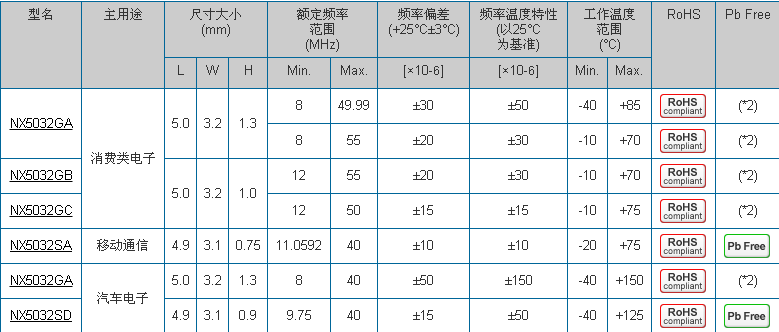

型号		NX5032GA
包装（pcs）		1000
频率范围(MHZ)		11.0592 to 40
频率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作温度		0 to +70	0 to +85	0 to +85
保存温度		–55 to +125
电源电压（V）		+2.5 ± 5 %, +3.3 ± 10 %
电流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
输出电压(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降时间(单位:纳秒)		Max. 1 (20 to 80% Waveform)
对称(%)		45 to 55 (at 50% Waveform)
输出负载(Ω)		50 (Terminated to VCC–2.0V)
相位抖动		Max. 1 (Offset frequency : 12kHz to 20MHz)

产品制作
1.芯片清洗：
目的再清除芯片表面因硏磨残流的污物、油物,以保证镀银(金)层附着牢固良好.
2.蒸镀(被银):
用真空镀膜原理在洁净的石英芯片上蒸镀薄银(金)层,形成引出电极,并使其频率达到一定范围.
3.上架点胶:
将镀上银（金）电极的芯片装在基座上,点上导电胶,并高温固化,芯片经过镀金Pad (DIP型:支架或弹簧)即可引出电信号.
4.微调:
使用真空镀膜原理,将银(金)镀在芯片表面的银(金)电极上,达到微调晶体谐振器的频率达到规定要求.(插脚类产品产品较常使用)
使用Ar离子轰击芯片表面的金(银)电极,将多余的金(银)原子蚀刻下来,达到微调晶体谐振器的频率达到规定要求.(较适合小型化SMD产品使用)
5. 封焊:
将基座与上盖放置在充满氮气(或真空)的环境中进行封焊,以保证产品的老化率符合要求.
主要封焊方式有：
   ◆ 电阻焊
   ◆ 滚边焊(Seam)
   ◆ 玻璃焊(Frit)
   ◆ 锡金焊(AuSn)
6. 密封性检查:
确认封焊后的产品是否有漏气现象.
依检漏方法区分为:
   a.粗漏：检查较大的漏气现象,常用检出方法有气泡式及压差式.
   b.细漏：检查较微小的漏气现象,常用检出方法为氦气检漏式.
7. 老化及模拟回流焊:
   老化 : 对产品加以高温长时间老化,将制程中因热加工造成之应力达到释放效果.
   回流焊: 以模拟客户使用环境,目的在暴露制造缺陷,据以提高出货可性.
8. 测试：
对成品进行印字、电性能指针测试,剔除不良品,保证产品质量.

NDK的发展:1948 年在东京都中央区日本桥设立南部商工株式会社
1949 年开始晶体谐振器的制造、销售
1950 年公司名变更为日本电波工业株式会社
         总公司迁移登记至东京都涉谷区大山町
2002 年 NDK America, Inc. 的总公司办公室搬至美国伊利诺斯州
         在美国伊利诺斯州成立NDK America, Inc.
         在北海道函馆市建立NRS Technologies Inc.
         在中国上海设立日电波水晶（上海）贸易有限公司
2004 年在北海道千岁市成立千岁技术中心
2005 年函馆NDK吸收合并NRS Technologies Inc.
         总公司搬至东京都涉谷区笹塚
2008 年品质保证试验室取得ISO/IEC 17025：2005的认证
         获东京海关批准为特定出口商
2009 年狭山事务所内的新研发大楼"Laboratory ATOM"竣工
         在中国苏州设立苏州日电波贸易有限公司
2010 年 NDK成为日本国内第一家遵循IFRS准则的企业
