首页车载电子石英晶振,贴片晶振,大真空DSX531S晶体,汽车电子晶体,5032石英晶振

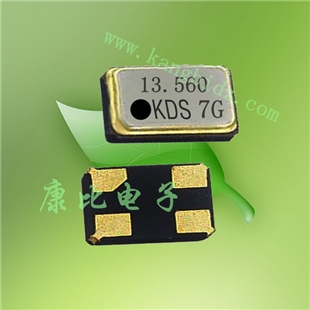

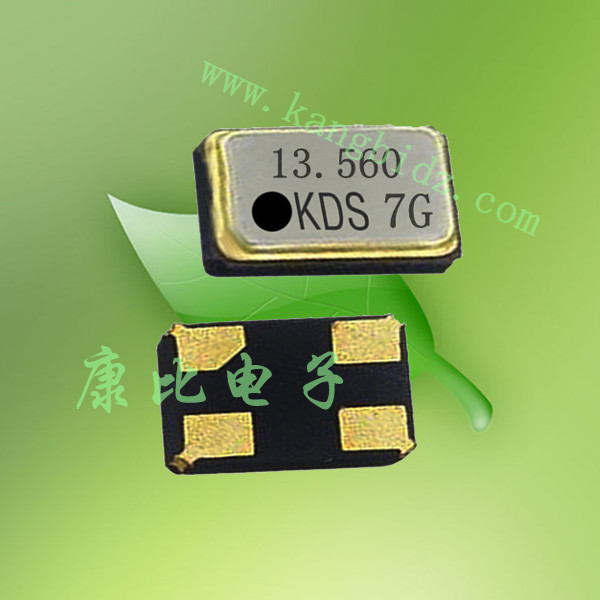

石英晶振,贴片晶振,大真空DSX531S晶体,汽车电子晶体,5032石英晶振

产品型号：72754528
频率：10~70MHZ

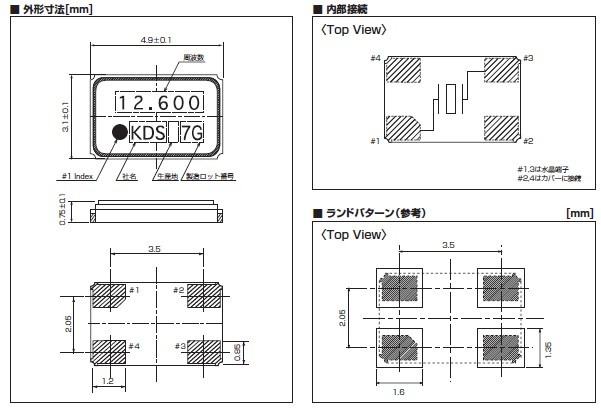

尺寸：5.0*3.2mm,详解请浏览PDF
产品介绍：小型表面贴片型标准晶体谐振器,适用于宽温范围的办公自动化,家电电器及汽车附件等领域.可对应8MHz以上的频率,在办公自动化,家电相关电器领域可发挥优良的电气特性...

大真空DSX531S晶体,汽车电子晶体,5032石英晶振在生产时就得对每项生产工艺严格把关,对每项参数做到标准检测,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定.

料号	DSX531S
频率范围	10~70MHZ
负载电容	Series, 8pF, 10pF, 20pF
励振ベ	10μW (200μW max.)
周波数偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波数温度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存温度范围	ー40～150℃
信頼性仕様	AEC-Q200
包装数量	1000/pcs

就是将石英晶体共振子转换成振荡频率附近的Butterworth-Van Dyke (BVD)等效电路. 在这个图中, 有四个主要参数 : 静态电容-Co, 动态电容-C1, 动态电感-L1及动态电阻-R1.在技术文献及产品应用上, 石英晶体共振子的共振有三组不同定义及特性的共振频率.
　　

(1) 串联谐振频率及并联谐振频率 ( fs , fp )
　　　　(series resonance frequency and parallel resonance frequency)
　　(2) 谐振频率及反谐振频率 ( fr , fa )
　　　　(resonance frequency and anti-resonance frequency)
　　(3) 最大电导频率及最小电导频率 ( fm , fn )
　　　　(maximum admittance frequency minimum admittance frequency).
　　这三组频率的导纳(admittance)图, 可以从(如图)复数坐标清楚的看到

1959大和喀左长谷川在神户市成立加工电子零件和石英晶体.

1965开始批量生产的晶体谐振器零件.
1970东京办事处.
1976打开宫崎厂（目前九州大真空公司）为音叉型石英晶体谐振器生产.
1980打开鸟取厂（目前鸟取生产部）对晶体谐振器生产增加.
1987开名古屋办事处.开始的温度补偿晶体振荡器（TCXO）生产和电压控制晶体振荡器（VCXO）.
1990~1991大阪证券交易所上市第一节.建立大真空（德国）公司加强在欧洲的销售.
1996取得ISO9001（国际标准化组织质量管理标准）.
1998（获得QS9000质量标准/汽车质量保证管理体系.）
2000获得ISO14001（国际标准化组织的环境管理系统）.
2002获得国际标准化组织16949（国际标准化组织技术规范）.
2003成立上海锐致国际贸易有限公司加强在中国的销售.以和谐电子公司为本公司合并的子公司加强石英器件业务.
2010建立大真空（泰国）有限公司
2013东京证券交易所上市第一节.
未来展望
销售：发展自有品牌及策略性客户、拓展全球化渠道.
产能：经济化、规模化.
产品：高频、高精度、轻、薄、短、小.
制程：标准化、自动化、信息化与弹性化.
供应链：交期短、库存低.
