首页进口晶振石英晶振SA534,5032M金属四脚谐振器,美国品牌晶振

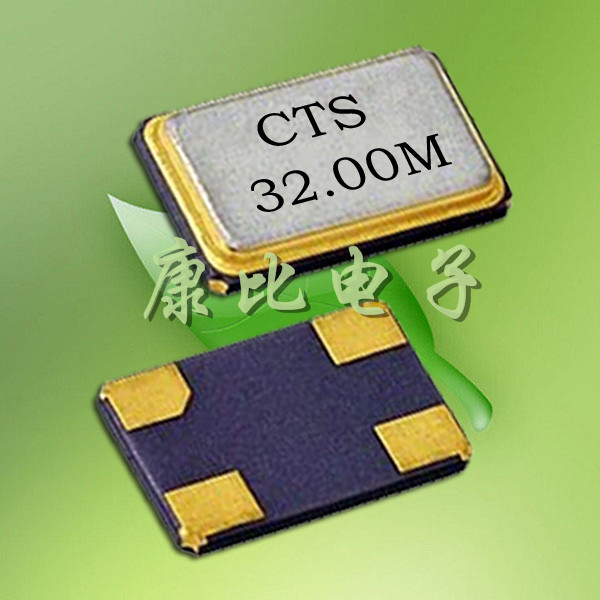

石英晶振SA534,5032M金属四脚谐振器,美国品牌晶振

产品型号：86081773
频率：8~120MHZ
尺寸：5.0*3.2mm
产品介绍：CTS公司(NYSE:CTS),成立于1896年,是全球领先的设计和制造不同的电子元件,传感器和执行器.主要是满足需求的原始设备制造商(oem),CTS是骄傲的100年的遗产,卓越创新产...

石英晶振SA534,5032M金属四脚谐振器,美国品牌晶振.小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

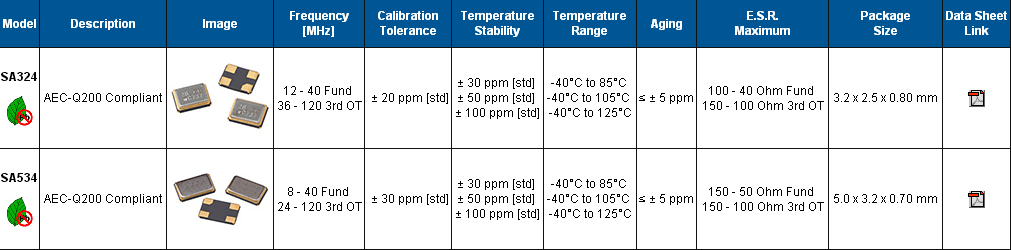

参数	石英晶振SA534
工作模式	基本		第三次泛音
频率范围	8.0 MHz to 40.0 MHz		24.0 MHz to 120.0 MHz
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

CTS组件台湾,公司积极开展环境保护活动,遵守环境法律法规,和追求持续改进和污染预防实现低污染,节约能源,减少废物,零事故,创造一个舒适的工作环境.我们的IT系统不断改进,达到了自2009年以来纸张使用量减少60%.我们目前与国内客户和3国内供应商合作,再使用和再回收包装.自2009年以来,这已经被提升.我们加强了CTS指拨开关的制造过程,减少了噪音水平到85分贝或更少.在2012年至2013年期间,我们的设施保护工作取得了减少用水量为12190吨.我们降低了189021千瓦时的电力消耗.

CTS公司(NYSE:CTS),成立于1896年,是全球领先的设计和制造不同的电子元件,传感器和执行器.主要是满足需求的原始设备制造商(oem),CTS是骄傲的100年的遗产,卓越创新产品和工程.已经建立的全球足迹,CTS产品是利用先进的技术生产的高能力和专门的人员.CTS可以找到产品和服务在一个worldwide-Everywhere多样的应用程序.

在AT切割角度的石英晶体共振子主要是以厚度剪切振荡模态存在. 石英晶体在共振时, 除了基本波振荡之外, 高阶的倍频共振也与基本波振荡同时存在于石英晶体的电极区域之间. 但是, 由于压电材料的电极是电气相位相反的振动环境, 所以, 祇有奇数倍(odd number)的高频倍频可以发生, 偶数倍(even number)的倍频共振在石英晶体共振子是不会存在的(如图).
