首页进口晶振Model625晶振,振荡器2520,美国进口有源晶振

Model625晶振,振荡器2520,美国进口有源晶振

产品型号：126392
频率：1~110MHZ

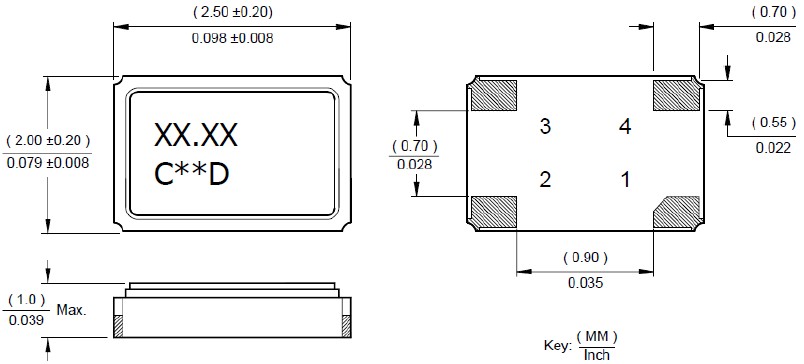

尺寸：2.5*2.0mm
产品介绍：产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑、数字电视接收器、通讯设备、电波钟表、电脑、电子数码等高科...

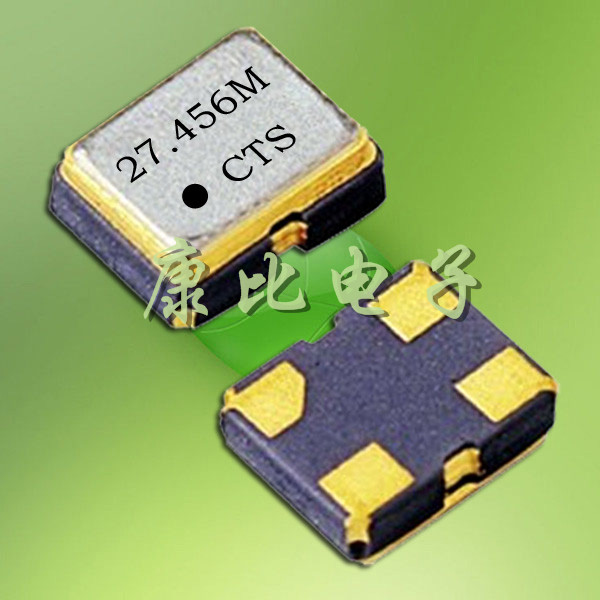

Model625晶振,振荡器2520,美国进口有源晶振2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）为无铅产品.

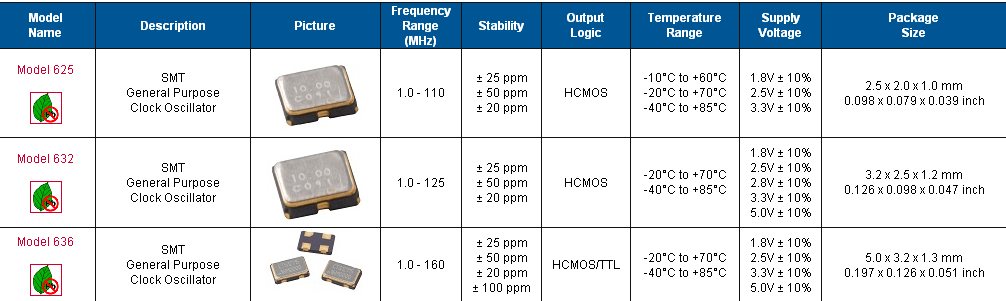

参数	Model 625晶振
工作模式	基本		第三次泛音
频率范围	1 MHz to 50 MHz		50.1MHz to 110 MHz
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

为追求生产绿色产品之目标,将环保理念纳入采购流程中,采购人员于收集市场资讯时,优先提供符合「西迪斯电子无有害物质管理作业标准」之材料相关资讯予产品设计人员参考,并依其要求提供符合规范之样品与规格.原材物料承认时,采购人员须请供应商填写公司提供之问卷表单及相关RoHS检测报告,经原材物料相关审验单位审查通过后,方可使用.公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正、持续改善作业,落实与维护环境保护,响应全球环保运动.

CTS公司(NYSE:CTS),成立于1896年,是全球领先的设计和制造不同的电子元件,传感器和执行器.主要是满足需求的原始设备制造商(oem),CTS是骄傲的100年的遗产,卓越创新产品和工程.已经建立的全球足迹,CTS产品是利用先进的技术生产的高能力和专门的人员.CTS可以找到产品和服务在一个worldwide-Everywhere多样的应用程序.

产品制作
1.芯片清洗：
目的再清除芯片表面因硏磨残流的污物、油物,以保证镀银(金)层附着牢固良好.
2.蒸镀(被银):
用真空镀膜原理在洁净的石英芯片上蒸镀薄银(金)层,形成引出电极,并使其频率达到一定范围.
3.上架点胶:
将镀上银（金）电极的芯片装在基座上,点上导电胶,并高温固化,芯片经过镀金Pad (DIP型:支架或弹簧)即可引出电信号.
4.微调:
使用真空镀膜原理,将银(金)镀在芯片表面的银(金)电极上,达到微调晶体谐振器的频率达到规定要求.(插脚类产品产品较常使用)
使用Ar离子轰击芯片表面的金(银)电极,将多余的金(银)原子蚀刻下来,达到微调晶体谐振器的频率达到规定要求.(较适合小型化SMD产品使用)
5. 封焊:
将基座与上盖放置在充满氮气(或真空)的环境中进行封焊,以保证产品的老化率符合要求.
主要封焊方式有：◆ 电阻焊◆ 滚边焊(Seam)◆ 玻璃焊(Frit)◆ 锡金焊(AuSn)
