首页进口晶振西铁城晶振CM519,耐高温晶振,日本进口晶振正规供应商

西铁城晶振CM519,耐高温晶振,日本进口晶振正规供应商

产品型号：35511568
频率：32.768KHZ

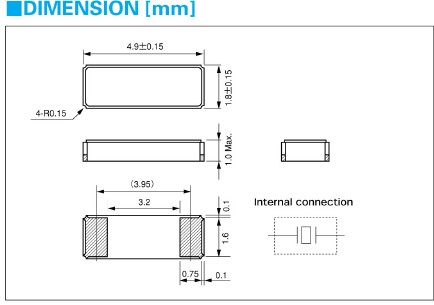

尺寸：4.9*1.8mm,详解请浏览PDF

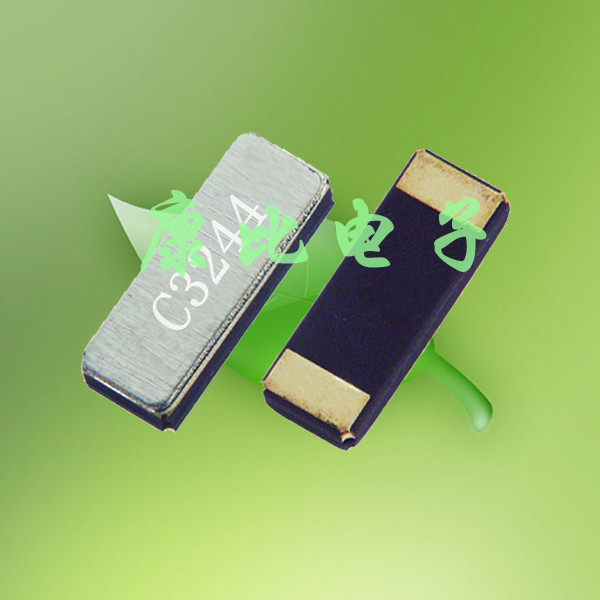

产品介绍：贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准

西铁城晶振CM519,耐高温晶振,日本进口晶振正规供应商产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势.

项目	模型	CM519	条件
标准频率	fo	32.768KHZ
周波数偏差	ppm	±10ppm ±20ppm 或指定	at25℃
负载电容	CL	12.5pf或指定
工作温度范围	TopR	-20℃~+75℃
储存温度范围	TsTR	-40℃~+85℃
变曲点温度	TM	25℃±5℃
温度系数	β	-0.034±0.006ppm/℃²
动态电阻	R1	35KΩ Max 40KΩ Max 50KΩ Max	at25℃
激励电平	DL	1μW Max
老化率	△f/fo	±3ppm Max ±5ppm Max	25℃±3℃
并联电容	Co	1.2PF Typ 1.0Typ

PCB设计指导:
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项:
(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH.
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
