每个晶振封装类型的注意事项
（1）陶瓷包装产品与SON产品
         在焊接陶瓷封装产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）.尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装产品
（1）在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
（2）陶瓷封装产品
      在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
（3）柱面式产品

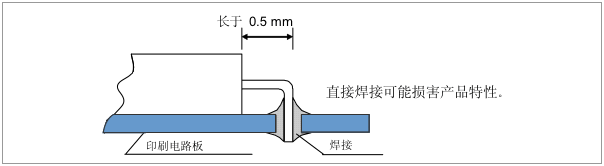

       产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏.当晶体产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.
●安装示例

  (4)DIP 产品
          已变形的引脚不能插入板孔中.请勿施加过大压力,以免引脚变形.
（5）SOJ 产品和SOP 产品
         请勿施加过大压力,以免引脚变形.已变形的引脚焊接时会造成浮起.尤其是SOP产品需要更加小心处理.
超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.
（3）请勿清洗开启式产品
（4）对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.
（5）焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响产品的可靠性和质量.请清理残余的助焊剂并烘干PCB.
操作
      请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.
使用环境（温度和湿度）
      请在规定的温度范围内使用圆柱、贴片晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.
