晶振是一种复杂的频率元器件,随着我国科技的日新月异,被应用的范围也越来越广.由于在改革开放前期我国的经济非常落后,导致我国的经济发展和欧美等发达国家不能对比.日本的电子行业位居全球首位,被堪称为“电子帝国”.晶振行业最早源于美国,后来被号称为电子帝国的日本引进,迅速被日本超越.随着我姑科技的不断发展,如今我国已经拥有大批晶体厂家,但是目前日本品牌的应用还是比较多,其中比较有名的五大品牌有：大真空（KDS）、爱普生（EPSON）、精工（SEIKO）、西铁城（CITIZEN）以及专业生产陶瓷晶体的村田品牌（muRata）.其中爱普生晶振是众多用户的选择,作为爱普生的一级代理商,在此告诉您爱普生的发展史以及性特,让您知道为什么选择爱普生品牌,让您用的放心,同时增长专业知识.
普生集团成立于 1942 年 5 月,总部位于日本长野县诹访市,是数码映像领域的全球领先企业.爱普生集团通过富有创新和创造力的文化,提升企业价值,致力于为客户提供数码影像创新技术和解决方案. 爱普生拓优科梦是一家专业从事晶体元件的厂商, 爱普生拓优科梦的晶体元器件已以 23%的市场占有率位于业界第一.

爱普生 KHZ 产品分有圆柱 DIP 和贴片 SMD. KHZ 中爱普生是以 32.768KHZ 最为出名的. 32.768K 晶振具有的优点有：1,超小型、薄型、质地轻的音叉晶振,使焊接更为方便简单.2,具备优良的耐热性、耐环境特性 .3,金属外壳的使用使得产品在封装时能发挥比陶瓷外壳更好的耐冲击性.KHZ 贴片系列,爱普生在这一系列上做的可是相当的卓越,将贴片晶振最小体积做到了 2.05*1.2, 轻薄型不小型化为高端产品带来了更大的方便3,可发挥优良的电气特性.,金属外壳的使用使得产品在封装时能发挥比陶瓷外壳更好的耐冲击性.

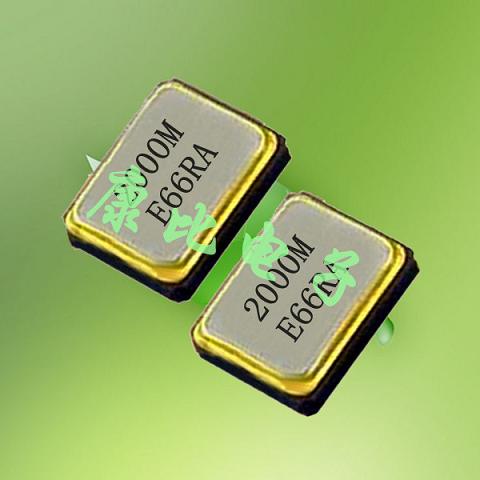

MHZ 插件晶振以 CA301 为例, 频率范围在 4.000M——29.999M, 当其频率在 5.5MHZ 以下的频点,其体积应该就是 3*9.3mm.当其频点大于 5.5MHZ,其体积为 3*9mm.该石英晶振具有的优良特点就是比陶瓷封装的更耐冲击性,能发挥优良的电器特性. MHZ 贴片晶振我们以 TSX-3225 为首例,因为贴片晶振现在都以小型化持续发展.
以上为爱普生 KHZ 和 MHZ 的详细介绍.爱普生产品以其卓越的质量、性能、精巧设计和节能而享誉世界. 公司奉行"客户满意"的宗旨, 致力于开发、研制和生产高品质的产品, 为公众创造高水准的工作和生活环境.
