随着晶振等其他器件尺寸的不断缩小,对电子元件小型化的需求也在增加.最近几个月,频率控制制造商一直专注于石英晶体和振荡器的小型化晶振.随着行业转向更高速的通信,提高抖动性能和稳定性以及帮助优化功耗也在待办事项列表中.
其中一个例子是MicroCrystalAG的32.768-kHz石英晶体,其占位面积为1610晶振,最大厚度为0.35mm.新的微小几何形状增强了弯曲半径至关重要的应用中的电路,并补充了Renata的新型可弯曲薄膜电池,该公司表示.应用包括智能卡,电子纺织品,可穿戴设备(包括活动带),嵌入式模块和医疗保健.低频CM9V-T1A晶体(1.6×1.0×0.3mm)和CM8V-T1A(1.6×1.0×0.3mm)均可批量生产.
对于更高频率的应用,IQD频率产品有限公司推出了一系列石英晶体,可在高达200MHz的基本模式下工作,并采用密封的2.5×2.0×0.6毫米(IQXC-152)和2.0封装×1.6×0.5毫米(IQXC-153)陶瓷4焊盘封装.
此外,石英晶振提供了改进的性能.封装中的两个焊盘与金属盖接地,以提高电磁性能(EMI).在70MHz至200MHz时,频率容差可低至±30ppm.据报道,在-40°C至85°C的整个工业工作温度范围内,稳定性为±30ppm,电容负载范围为8pF至30pF.

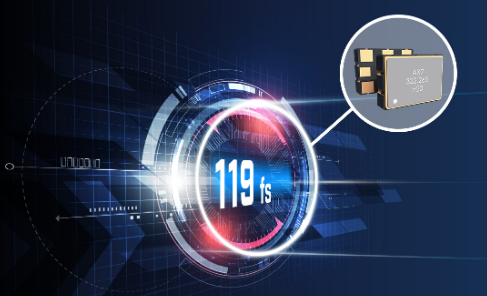

Abracon的AX7 ClearClock系列振荡器.(图片来源:Abracon)

"IQXC-152和IQXC-153使设计工程师能够在基本模式下使用更高的频率,从而无需使用PLL或谐振电路来获取三次,五次或七次谐波,"IQD晶振公司表示."当要生成例如2.4GHz时,也可以使用更高的启动频率,从而减少电路中的抖动/相位噪声."封装选项是卷带式或带式封装.
在振荡器领域,AbraconLLC的AX7ClearClock系列振荡器的目标频率高达2.1GHz,经过优化可节省终端系统的功耗,并提供典型的119fsRMS相位抖动.该系列非常适合高达56Gbits/s及更高串行数据速率所需的低抖动时钟.
尽管可达到110fs至125fs的低RMS相位抖动(典型值,取决于输出频率),但ClearClock针对低功耗进行了优化,可用于要求更高数据速率传输和更低数据速率传输的高性能计算和云计算应用能量消耗.
Abracon表示,在相同的工作条件下,与ClearClock相比,性能较低的前几代低抖动振荡器功耗降低了75％.
AX7系列提供工厂可配置的50MHz至2.1GHz频率范围.其他功能包括OE功能;VDD工作电压为1.8V,2.5V或3.3V;和LVPECL和LVDS输出晶振输出逻辑选项.
ClearClockAX7系列采用标准的5×7mm封装,工作温度范围为-40°C至85°C,包括±50ppm或±100ppm的全包频率稳定性.Abracon的分销商备有最常见的频率和输出逻辑类型.
随着科技的变化及人们的越来越高要求,电子元件的缩小已成了一个必然的事情,目前市场上的电子产品,数码产品等都以小型智能化为主,如晶振元件,体积的越发小,其就具备了更高的稳定性能及高的品质的,甚至有的元件小到无法用肉眼看清.为了满足市场及人们的需求,各大晶振厂家制造商都在不断的研发创新出新型小型的晶振元件.
