小尺寸具有成本效益的爱普生有源晶振X1G005601012400

来源:http://www.kangbidz.com 作者:niit 2022年08月31

小尺寸具有成本效益的爱普生有源晶振X1G005601012400,电子产业如今已成为主流趋势,随着电子产品的崛起,振荡器应用范围也越来越广泛,而与普通晶振的性能和价格相比,其价格上面明显没有太大优势,反而会比普通晶振价格高出几倍。这也在无形中增加了成本预算,可到底什么样的有源晶振才是我们正确的选择呢,才具有成本效益呢,应用领域又可归于哪些呢,这些都需要我们通过深度的探索,方能够得到自己想要的答案.例如在无线电测量仪器中,它产生各种频段的正弦信号电压:在热加工、热处理、超声波加工和某些医疗设备中,它产生大功率的高频电能对负载加热;某些电气设备用振荡器做成的无触点开关进行控制;电子钟和电子手表中采用频率稳定度很高的振荡电路作为定时部件等。尤其在通信系统电路中,压控晶振(VCXO)是其关键部件,特别是在锁相环电路、时钟恢复电路和频率综合器电路等更是重中之重,可以毫不夸张地说在电子通信技术领域。

Product Number 爱普生晶振型号 Frequency LxWxH Output Wave Supply Voltage Ope Temperature Freq. Tol. I [Max]
X1G005601011000 SG-8018CG 85.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 5.9 mA
X1G005601011100 SG-8018CG 63.055823 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 5.2 mA
X1G005601011200 SG-8018CG 42.669354 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 4.4 mA
X1G005601012200 SG-8018CG 74.250000 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 5.2 mA
X1G005601012300 SG-8018CG 13.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 3.5 mA
X1G005601012400 SG-8018CG 20.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 3.5 mA
X1G005601012900 SG-8018CG 12.568000 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 3.5 mA
X1G005601013000 SG-8018CG 6.940000 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 3.5 mA
X1G005601013100 SG-8018CG 3.072000 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 3.5 mA
X1G005601013200 SG-8018CG 6.780000 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 3.5 mA
X1G005601013300 SG-8018CG 13.560000 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 3.5 mA
X1G005601013400 SG-8018CG 27.120000 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 4.4 mA
X1G005601013500 SG-8018CG 4.096000 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 3.5 mA
X1G005601013600 SG-8018CG 54.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 5.2 mA
X1G005601013900 SG-8018CG 7.372800 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 3.5 mA
X1G005601014000 SG-8018CG 1.843200 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 3.5 mA
X1G005601014100 SG-8018CG 11.289600 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 3.5 mA
X1G005601014200 SG-8018CG 11.289600 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 3.5 mA
X1G005601014300 SG-8018CG 14.318180 MHz 2.50 x 2.00 x 0.80 mm CMOS 1.620 to 3.630 V -40 to 105 °C +/-50 ppm ≤ 3.5 mA
有源晶振具有4只引脚,相较于无源晶振来说它是一个完整的晶体振荡器。有源晶振并不需要借助外围电路进行振荡,它的信号质量很好而且很稳定,连接方式相对来说也非常简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),并不需要配置很复杂的电路,是时下半导体公司都十分喜爱的晶振之一。相较于无源晶体来说,有源晶振就具有了固定信号电平的缺陷,必须要有合适的固定信号电平才能输出,所以相对来说灵活性不高且成本也会增加。

小尺寸具有成本效益的爱普生有源晶振X1G005601012400,但是对于时序要求敏感的应用,还是有源晶振好,在无线透传模块应用中加入有源晶振,提高了数据透传的时效性,让用户的需求更方便、更高效、更快捷的完成。

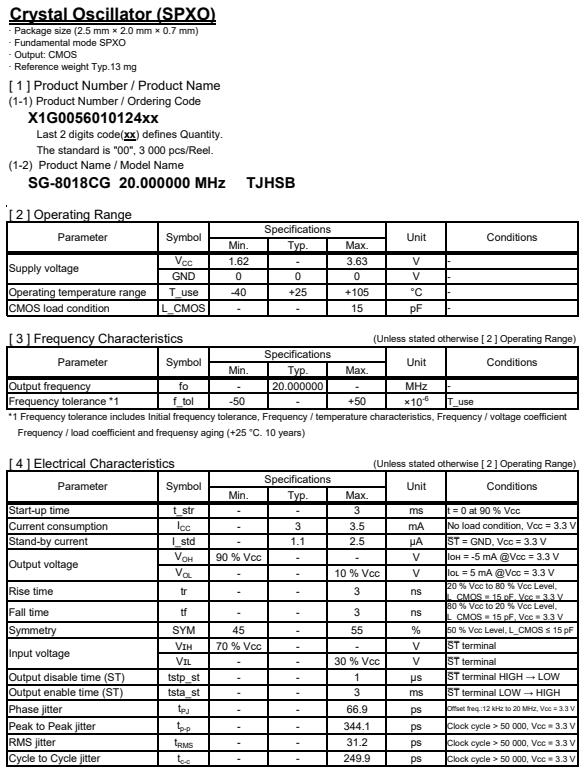

爱普生公司匠心打磨了SG-8018CG,编码X1G005601012400,进口晶振,频率20.000000兆赫,输出WaveCMOS,供电电压1.62至3.63 V,尺寸(长×宽×高)2.50 × 2.00 × 0.80毫米,工作温度-40到+105°C,频率公差±50ppm,额外的OptionsN /,OSC TypeProgrammable Clock时钟OSC,具备出色的性能,很适合用于高精密的应用程序.
