SiTime汽车时钟晶振

来源:http://www.kangbidz.com 作者:康比电子 2023年09月09
SiTime的一款小巧功能强大的32kHz超低功耗汽车时钟

时间和权力一样,是每一个现代人的永恒话题汽车电子系统。现代汽车使用多达70个计时设备,随着新的自动驾驶功能的引入,这个数字预计还会增加。无源谐振器和有源振荡器是众所周知的定时元件。更复杂的组件包括时钟发生器, 同步器,以及抖动衰减器。汽车系统中计时的主要目的是为每个数字集成电路提供稳定的参考,同步传输大量数据,并实现V2X和5G通信。

在这篇博客中,我们关注汽车32.768kHz时钟,以及新推出的SiT1881振荡器。SiT1881在几个重要方面优于其竞争对手和上一代设备:

改进

尺寸

情况

低功耗

490 nA典型值

-40摄氏度至+105摄氏度

更好的频率稳定性

< ±50 ppm

-40摄氏度至+105摄氏度

更高的可靠性

< 0.5 FIT

比晶体振荡器好50倍

更小的占地面积

1.2毫米x 1.1毫米



32.768kHz时钟主要用于汽车电子系统中的三个功能:

  1. 作为备用时钟,
  2. 为了计时,
  3. 作为功能安全目的的参考时钟。
图像
SiTime-SiT1881-kHz-oscillator applications: adas, smart mirrors, infotainment

SiT1881设计用于ADAS应用、智能后视镜、信息娱乐和信息集群等汽车系统的时钟和定时。

备用时钟

如果我们仔细观察汽车电子控制单元(ECU)处理器、片上系统(SoC)或WiFi或蓝牙等其他芯片组,我们会发现,除了通常在20MHz至40MHz范围内的主时钟之外,许多芯片还需要32.768kHz的时钟。当器件已经有一个主时钟时,为什么还要增加一个32.768 kHz时钟?简单:32.768kHz石英晶体振荡器的功耗比MHz振荡器低得多。省电是游戏的名字。许多汽车电子系统(如域控制器或ADAS计算机)始终由车辆电池供电,即使发动机不运转也是如此。节约电池的必要性迫使极端的功耗限制在待机状态下。在待机模式下,ECU关闭任何不需要的功能块,包括主MHz时钟。在32.768kHz时钟的驱动下,只有有限的功能集保持运行。低1000倍的时钟频率有助于降低ECU本身的功耗。

低功耗要求使SiT1881 32.768kHz振荡器成为ECU的理想时钟源。输出有效时的典型电源电流为490 nA,在1.2V电源下,SiT1881的功耗低至0.6 W。[1,2]SiT1881接受3.63V至1.14V范围内的电源电压,适合采用备用纽扣电池或超级电容器供电的应用。SiT1881的低功耗可最大限度地延长电池寿命,并确保系统待机功率得到良好控制。

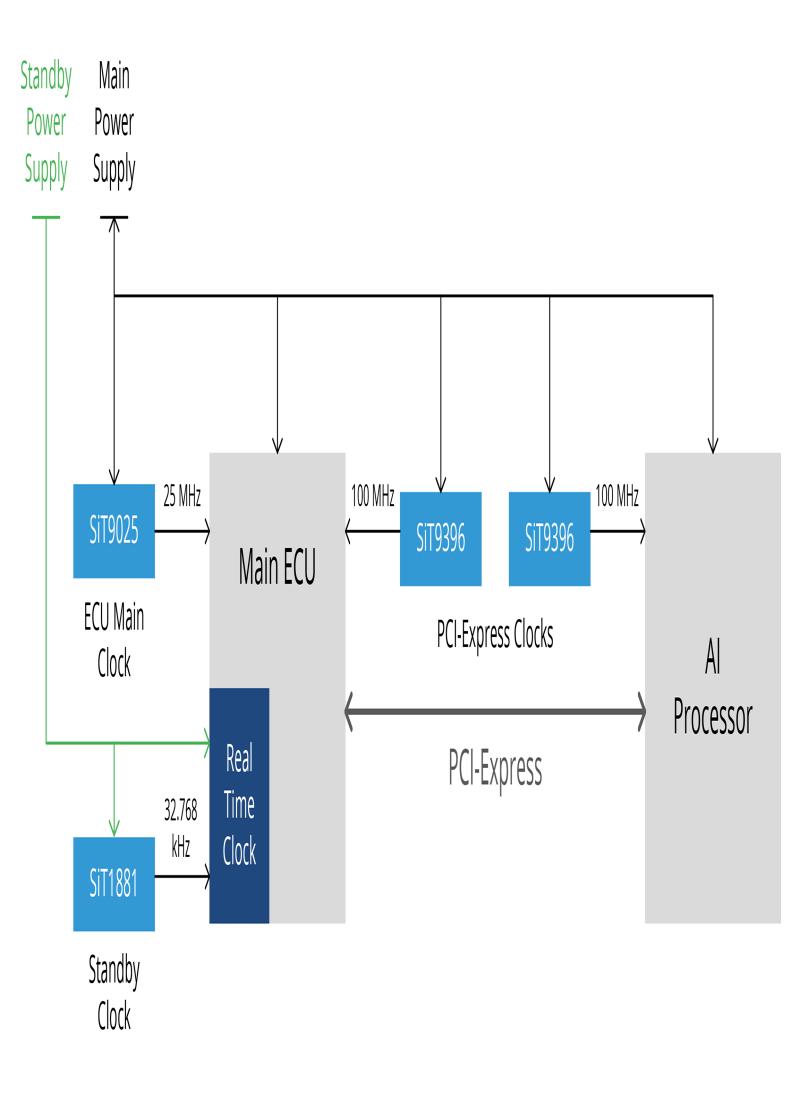

ManPack Radios block diagram

SiT1881 32.768kHz振荡器的低功耗使其成为ECU的理想备用时钟

SiT9396SiT1881SiT9025SiT9396sitime.com

测时

计时非常类似于待机时钟用例。这是通过实时时钟(RTC)实现的,无论是在活动模式还是待机模式下,该时钟都会持续工作。尽管独立RTC仍广泛用于汽车系统,但大多数现代ECU或SOC都集成了RTC功能。RTC由32.768 kHz时钟驱动,与MHz时钟相比也是为了省电。它只是计算秒、分、小时和天。报警功能可以触发事件,例如在特定时间或定期唤醒ECU。

SiT1881石英晶振允许精确计时。在-40°C至+105°C温度范围内,其频率稳定在50ppm(每天4.3秒)以内,这种出色的稳定性是最好的晶体谐振器的五倍,包括初始容差、老化和温度效应,这要归功于SiT1881的核心MEMS谐振器。

为确保精确计时,通常会定期“唤醒”系统,并使其RTC与已知基准(如GPS或a)同步网络时间协议(NTP)。由于SiT1881具有更好的稳定性,唤醒状态之间的间隔可以延长,从而允许系统停留在待机模式更长时间,甚至节省更多的电力!

近年来,原始设备制造商对时间保持精度的要求提高到100ppm、50ppm以内,有时甚至更低。总精度低于200 ppm时,传统的32.768kHz音叉晶体无法满足这一要求。为了克服这一点,晶体石英振荡器供应商有时会使用更精确的AT切割晶体,以几MHz的频率振荡,然后将其输出分频至32.768 kHz。虽然这种解决方法能够实现100 ppm或更低的总精度,但其功耗非常高。SiT1881集稳定性和低功耗于一身,是一个更好的解决方案。

安全时钟

功能安全是每个汽车电子系统设计者都非常关心的问题。一些汽车ECU和SOC具有特殊的32.768kHz“安全时钟”输入,用于驱动内部安全机制。即使系统的所有时钟(处理器时钟、PCI-Express时钟等。)由单个时钟发生器优雅地提供,32.768kHz安全时钟应该保持独立于任何其他时钟源,以避免常见的故障模式。由于系统的安全概念在很大程度上依赖于安全时钟,包括对其他时钟的监控,因此它必须是最健壮的。

SiT1881所依赖的硅MEMS谐振器为这个问题提供了一个很好的答案。晶体谐振器一直是计时装置中最薄弱的环节。它们的大尺寸和悬臂结构使它们对冲击、振动和电磁干扰非常敏感。由于小型(0.4mmx0.4mm)谐振器的鲁棒设计和出色的材料特性,基于SiTime MEMS的计时设备比基于晶体的设备可靠50倍。SiT1881拟合率小于0.5。SiTime的生产过程以质量为导向,[3] 观察到的每百万个装运单元的缺陷小于0.1 DPPM。SiTime MEMS计时装置保证是您系统中最可靠的计时元件,并享有终身保修。

最小最快的32.768 kHz振荡器

SiT1881的小型谐振器支持超小型32.768 kHz振荡器,尺寸为1.2mmx1.1mm有源晶振,厚度仅为0.5mm。这种微小尺寸非常适合PCB空间非常宝贵的应用,如传感器、智能镜子或WiFi/BLE模块。

图像

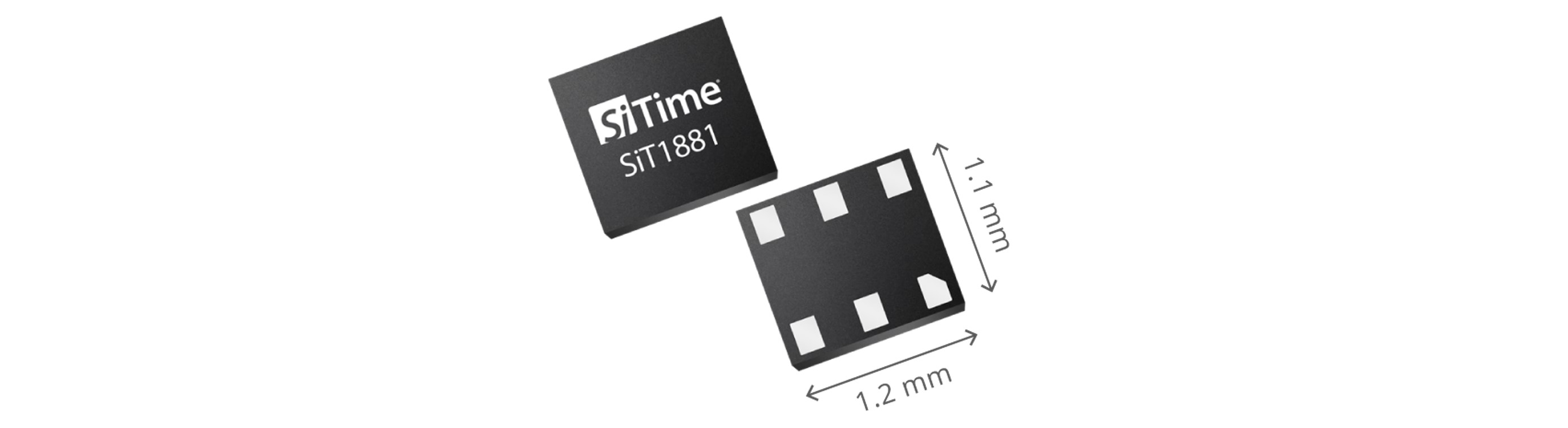

SiTime-SiT1881-kHz-oscillator-package with dimensions of 1.2 by 1.1 mm

SiT1881 32.768kHz振荡器的尺寸为1.2mmx1.mm,厚度仅为0.5mm

SiT1881贴片晶振是一款符合汽车应用要求的超低功耗32kHz振荡器(XO ),工作温度最高可达105℃,工作频率为50 ppm,是一款可编程振荡器,默认频率为32.768kHz,支持1 Hz至262.144kHz的17种其它频率。SiT1881 XO是SiTime功耗最低的XO,空载电流仅为490 nA。此外,它不需要任何负载电容,采用1.2X1.1mm小型QFN封装。与2.0x1.2mm SMD晶体相比,这使得尺寸缩小了75%。SiT1881可以驱动最高100pf的负载,通过消除设计中的多个32.768kHz晶体,进一步节省了系统成本。该器件还引入了创新的低摆幅技术,以进一步降低整体系统功耗。
应用于:ADAS ECU,信息娱乐,智能镜子,工业应用

小谐振器尺寸的副产品是振荡器的快速启动。基于晶体的32.768kHz设备使用音叉谐振器,其启动明显较慢:最多0.5秒。SiT1881快5倍,可在115 ms或更短时间内实现稳定振荡。这对于以下系统至关重要ADAS计算机公司, 信息娱乐/集群域控制器、驱动程序监控系统或传感器,例如汽车摄像头、雷达或激光雷达。[4] 这些系统具有非常严格的启动时间要求,从“钥匙打开”(即用户启动车辆)到完全运行状态只有几秒钟。SiT1881通过消除晶振启动延迟瓶颈,极大地优化了启动时间。

结论

时序元件对于当今的智能互联汽车系统至关重要。低功耗、无与伦比的频率稳定性、出色的可靠性和小尺寸使SiT1881成为满足汽车系统所有32.768 kHz需求的理想之选。

32 kHz振荡器系列:

Device Frequency Stability Output Type Supply Voltage Temp. Range Package Size
(PPM) (V) (°C) (mm2)
SiT1532 32.768 kHz 75 LVCMOS 1.2 to 3.63 -10 to +70 1.5x0.8
100 NanoDrive™ -40 to +85
250
SiT1533 32.768 kHz 75 LVCMOS 1.2 to 3.63 -10 to +70 2.0x1.2
100 NanoDrive™ -40 to +85
250
SiT1572 32.768 kHz ±50 LVCMOS 1.62 to 3.63 -40 to +85 1.5x0.8
SiT1573 32.768 kHz ±100 LVCMOS 1.62 to 3.63 -40 to +85 1.5x0.8
SiT1630 32.768KHz

16.384 kHz
75 LVCMOS 1.5 to 3.63 -10 to +70 2.0x1.2
100 -40 to +85 SOT23-5
150 -40 to +105



32.768kHz  TCXO
Device Frequency Stability Output Type Supply Voltage Temp. Range Package Size
(PPM) (V) (°C) (mm2)
SiT1552 32.768 kHz ±5 LVCMOS 1.5 to 3.63 -0 to +70 1.5x0.8
±10 NanoDrive™ -40 to +85
±20
SiT1566 32.768 kHz ±3 LVCMOS 1.62 to 3.63 -20 to +70 1.5x0.8
±5 -40 to +85
SiT1568 32.768 kHz ±5 LVCMOS 1.8 -20 to +70 1.5x0.8
-40 to +85
SiT1580 32.768 kHz ±5 LVCMOS 1.62 to 1.98 -20 to +70 1.5x0.8
-40 to +85
