ConnorWinfield提供了SM34用于网元同步的定时模块

来源:http://www.kangbidz.com 作者:康比电子 2024年04月15
ConnorWinfield提供了SM34用于网元同步的定时模块
ConnorWinfield提供了各种用于网元同步的定时模块,包括GPS参考(如果可用的话)。
线路卡时序解决方案
频率转换器
频率转换器可将一个输入端上从8kHz到170MHz的多达四个可选输入频率转换为一个或多个高达1GHz的输出频率(例如25MHz到155.52MHz或19.44MHz到156.25MHz)。输入电平可以是CMOS或LVPECL。输出电平为CMOS或LVPECL,具体取决于型号。输出抖动非常低(0.3 Ps RMS 12kHz-20MHz)。输入频率跟踪范围涵盖SONET到以太网的要求。锁定报警指示是标准配置。频率转换器模块的常见应用包括时钟倍增、时钟抖动衰减和再生、跨频域转换以及背板/中板分布式ne基本速率时钟的分配。所有频率转换器都是完整的计时系统,几乎不需要外部元件。
同步时钟发生器
Connor-Winfield的HCMOSS石英晶振表面安装同步时钟发生器设计为参考时钟源,可锁定一个或两个来自时序/同步卡的背板参考。CMOS基准输入的典型值为8 kHz至25 MHz,具有CMOS、LVPECL或两种电平的单路或多路输出。输出频率高达670 MHz。双通道参考输入设计为使用选择引脚进行无中断切换。锁定带宽范围为3 Hz至74 Hz,以实现出色的抖动衰减。失锁报警可用于手动或自动20 ppm自由运行。所有同步时钟发生器都是完整的定时系统,几乎不需要外部元件。
所有SCG产品都非常适合用于线路卡、服务终端卡和类似功能,为TDM、PHD、SONET、SDH和同步以太网设备提供可靠的参考和锁相同步。
同步卡时序解决方案

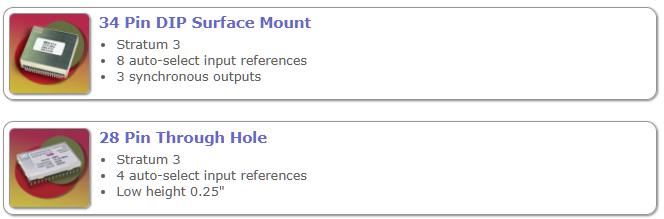

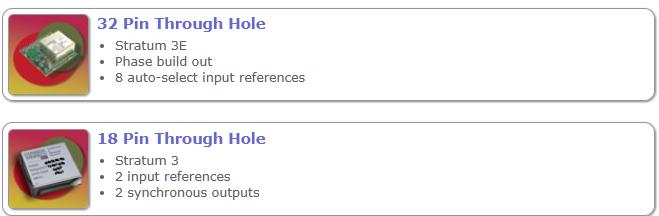

Connor-Winfield晶振厂家的同步卡计时解决方案独立模块是Stratum 3和Stratum 3E计时应用的完整系统时钟模块。它们符合GR1244、GR253、ITU-T G.812/813和ITU-T G.8262同步以太网要求。
所有模块都具有自由振荡、保持、无中断参考切换、可调滤波器带宽、输入参考资格、LOL/LOS报警指示和主/从操作。控制和监控通过SPI总线或有状态引脚指示器完成。主输出由VCXO产生,抖动极低,小于1ps rms抖动(12kHz -20MHz)。


ConnorWinfield提供了SM34用于网元同步的定时模块
SM34定时模块提供的时钟输出满足或超过GR-1244-CORE(第2版)、GR-253-CORE(3版)和ITU-T G.812(选项3)中给出的Stratum 3规范。SM34具有八个参考输入。每个输入将自动检测以下参考频率:8 kHz、1.544 MHz、2.048 MHz、12.96 MHz、19.44 MHz、25.92 MHz、38.88 MHz、51.84 MHz和77.76 MHz。
进口晶振SM34定时模块可以在生产过程中进行配置,以产生高达77.76MHz的输出。此输出源于板载VCXO,订购时必须指定。第二个输出是可选择1.544或2.048MHz的BITS输出。主/从输出为8KHz。用户通过SPI端口与SM34模块通信。用户通过写入适当的寄存器来控制SM34的操作。用户还可以通过SPI_enable引脚启用或禁用SPI操作。
SM34为系统设计者提供了广泛的选择。带宽为SPI端口,可在0.025 Hz至1.6 Hz之间选择。0.098 Hz是Stratum 3应用程序的推荐操作带宽。8 kHz输出具有可调节的脉冲宽度。引入范围也是可调节的,以建立期望的参考频率抑制极限。可以将自由运行频率校准值写入模块,以在自由运行模式下提供高精度。自动检测任何给定参考输入的参考频率。SPI端口寄存器提供了丰富的状态信息。用户还可以在自主或完全手动控制操作之间进行选择
在手动模式下,用户控制模块运行模式自由运行、保持或锁定到特定参考。如果所选参考不可用或不合格,模块将自动进入“保持”
在自主控制模式下,运行模式选择会根据参考优先级和资格状态自动进行。当激活的参考不合格时,模块将切换到另一个合格的参考。如果没有可用的,它将切换到“保持”。在回复模式中,模块将寻求获得最高优先级的合格参考。在非还原模式下,模块即使在重新限定后也不会返回到以前的引用,除非没有其他限定的引用
在引用之间切换是无需点击的。同样,在操作模式的任何变化期间,输出频率转换率都被最小化,包括进入自由运行或保持并从其返回,以保护业务免受瞬态引起的比特错误的影响。
参考状态信息和操作模式信息通过状态寄存器访问。模块将中断引脚(SPI_INT)设置为低电平,以指示状态变化。

自由运行操作保证输出在额定频率的4.6ppm以内,而保持操作保证输出频率在前24小时内变化不超过0.37ppm。频率精度基于精密烘箱,以提供Stratum 3顺应性所需的稳定性。
SM34可以被编程为在任何模式或带宽下启动。该模块甚至可以被编程为在完全自主模式下操作,而不需要进一步的配置。
该模块在3.3V±5%的电压下工作,典型的功耗小于500 mW。该模块在0°至70°C的商业温度范围内工作。

贴片晶振 品牌 型号 频率 工作温度
HSM613-060.0M ConnorWinfield晶振 HSM6 60MHz -40°C ~ 85°C
HSM613-020.0M ConnorWinfield晶振 HSM6 20MHz -40°C ~ 85°C
HSM613-049.152M ConnorWinfield晶振 HSM6 49.152MHz -40°C ~ 85°C
HSM613-050.0M ConnorWinfield晶振 HSM6 50MHz -40°C ~ 85°C
HSM613-024.576M ConnorWinfield晶振 HSM6 24.576MHz -40°C ~ 85°C
HSM613-078.125M ConnorWinfield晶振 HSM6 78.125MHz -40°C ~ 85°C
HSM613-098.304M ConnorWinfield晶振 HSM6 98.304MHz -40°C ~ 85°C
HSM613-114.285M ConnorWinfield晶振 HSM6 114.285MHz -40°C ~ 85°C
HSM613-125.0M ConnorWinfield晶振 HSM6 125MHz -40°C ~ 85°C
HSM93-032.0M ConnorWinfield晶振 HSM9 32MHz 0°C ~ 70°C
HSM93-016.0M ConnorWinfield晶振 HSM9 16MHz 0°C ~ 70°C
HSM93-020.0M ConnorWinfield晶振 HSM9 20MHz 0°C ~ 70°C
HSM93-025.0M ConnorWinfield晶振 HSM9 25MHz 0°C ~ 70°C
D75AS-020.0M ConnorWinfield晶振 D75AS 20MHz 0°C ~ 70°C
CSB21-012.688656M ConnorWinfield晶振 CSB 12.688656MHz -20°C ~ 55°C
CSB21-012.688575M ConnorWinfield晶振 CSB 12.688575MHz -20°C ~ 55°C
HSM93-004.9152M ConnorWinfield晶振 HSM9 4.9152MHz 0°C ~ 70°C
HSM93-050.0M ConnorWinfield晶振 HSM9 50MHz 0°C ~ 70°C
DOCSC022F-025.0M ConnorWinfield晶振 DOCSC 25MHz -40°C ~ 85°C
BSOF3S3E-010.0M ConnorWinfield晶振 BSOF3S3E 10MHz 0°C ~ 70°C
ASOF3S3-020.0M ConnorWinfield晶振 ASOF3S3 20MHz 0°C ~ 70°C
ASOF3S3-012.8M ConnorWinfield晶振 ASOF3S3 12.8MHz 0°C ~ 70°C
ASOF3S3-010.0M ConnorWinfield晶振 ASOF3S3 10MHz 0°C ~ 70°C
