更多>>【石英石英晶体振荡器】的体积变化以及价格趋势
来源:http://www.kangbidz.com 作者:kangbily 2016年01月20
晶振(crystal)的适用范围非常广泛,小到玩具、手机、电脑大到飞机、导弹、卫星被称为电子相关产品里面的“小心脏”起着至关重要的作用.随着高科技产品层出不穷,市场需求不断变化,石英石英晶体振荡器(Quatrz crystal oscillatro)逐步成为相关产品的最佳选择.随着石英晶体振荡器大量渗透到了电子产业的各个角落,其行业状况已经成为了直接反映市场动向的风向标.
石英晶体振荡器同时被分为:普通振荡器(OSC)、压控振荡器(VCXO)、温补振荡器(TCXO)、压控温补振荡器(VC-TCXO)、恒温振荡器.(OCXO)每款振荡器的性能和稳定度都是有所不同.普通振荡器: 有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要. 压控振荡器: 具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.
温补振荡器:温补石英晶体振荡器是一种带有补偿系统的减小温度引起的频率变化的石英晶体振荡器.(补偿的方法:电抗法、数字法). 压控温补振荡器:压控石英晶体振荡器是一种用控制电压使频率按一定规律偏移或调制的石英晶体振荡器. 恒温振荡器:恒温石英晶体振荡器是一种至少能控制石英晶体元件温度基本保持恒定的石英晶体振荡器.它利用热力学原理,把石英晶体或全部振荡电路放置于恒温器内来改善频率温度特性的石英晶体振荡器(有一般精密和高精密石英晶体振荡器之分).
如今的贴片晶振流行超小超薄型,体积也越来越小,8045、7050、6035、5032、4015、3225、2520、2016、1612mm,从改组数据我们可以发现体积越来越小,厚度也是越来越薄.如今的厚度可以达到不足2mm,根据以往比较体积缩小了30倍. 低功能、快速启动、低电压工作,低电平驱动和低电流消耗已成为一个趋势.电源电压一般为3.3V.许多TCXO和VCXO产品,电流损耗不超过2mA.石英晶体振荡器的快速启动技术也取得突破性进展.
通常石英晶体振荡器加工流程有数十道复杂的工序,从石英切割、购买基座、起振晶片,用特殊导电胶将石英及晶片黏帖在陶瓷基座上,并进行填充氮气密封数;其对工厂的生产品质管理有着极为严格的要求.而这也是品牌与非品牌石英晶体振荡器成本差别较大的重要原因,如 EPSON、NDK、TXC、KDS等对品质工艺的管理较高,而他们产品的成本也一直居高不下.

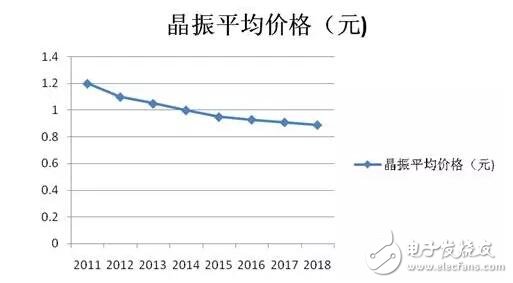

石英晶体振荡器行业已经非常成熟,因此石英晶体振荡器价格逐年下滑.2005年石英晶体振荡器平均价格大约为2元人民币,而到2011年下滑到1.2元,2012年大约为1.1,下滑幅度8%-10%.除了品牌与非品牌的成本因素,还有许多因素会与石英晶体振荡器的价格相关.尽管石英晶体振荡器的参数比较多,但是影响价格的指标主要是工作温度和温度稳定性.一般温度范围越宽、稳定性要求越小的石英晶体振荡器价格越高.
石英晶体振荡器同时被分为:普通振荡器(OSC)、压控振荡器(VCXO)、温补振荡器(TCXO)、压控温补振荡器(VC-TCXO)、恒温振荡器.(OCXO)每款振荡器的性能和稳定度都是有所不同.普通振荡器: 有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要. 压控振荡器: 具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.
温补振荡器:温补石英晶体振荡器是一种带有补偿系统的减小温度引起的频率变化的石英晶体振荡器.(补偿的方法:电抗法、数字法). 压控温补振荡器:压控石英晶体振荡器是一种用控制电压使频率按一定规律偏移或调制的石英晶体振荡器. 恒温振荡器:恒温石英晶体振荡器是一种至少能控制石英晶体元件温度基本保持恒定的石英晶体振荡器.它利用热力学原理,把石英晶体或全部振荡电路放置于恒温器内来改善频率温度特性的石英晶体振荡器(有一般精密和高精密石英晶体振荡器之分).
如今的贴片晶振流行超小超薄型,体积也越来越小,8045、7050、6035、5032、4015、3225、2520、2016、1612mm,从改组数据我们可以发现体积越来越小,厚度也是越来越薄.如今的厚度可以达到不足2mm,根据以往比较体积缩小了30倍. 低功能、快速启动、低电压工作,低电平驱动和低电流消耗已成为一个趋势.电源电压一般为3.3V.许多TCXO和VCXO产品,电流损耗不超过2mA.石英晶体振荡器的快速启动技术也取得突破性进展.
通常石英晶体振荡器加工流程有数十道复杂的工序,从石英切割、购买基座、起振晶片,用特殊导电胶将石英及晶片黏帖在陶瓷基座上,并进行填充氮气密封数;其对工厂的生产品质管理有着极为严格的要求.而这也是品牌与非品牌石英晶体振荡器成本差别较大的重要原因,如 EPSON、NDK、TXC、KDS等对品质工艺的管理较高,而他们产品的成本也一直居高不下.
石英晶体振荡器行业已经非常成熟,因此石英晶体振荡器价格逐年下滑.2005年石英晶体振荡器平均价格大约为2元人民币,而到2011年下滑到1.2元,2012年大约为1.1,下滑幅度8%-10%.除了品牌与非品牌的成本因素,还有许多因素会与石英晶体振荡器的价格相关.尽管石英晶体振荡器的参数比较多,但是影响价格的指标主要是工作温度和温度稳定性.一般温度范围越宽、稳定性要求越小的石英晶体振荡器价格越高.
