生活在现在的社会当中人们都会不自觉点越来越懒惰,高科技的不断创新,促使人越来越有懒惰性,恨不得什么都是智能机器控制,只要明白自己的思想就可以按照自己的要求去完成事情,虽然这是代表的一个时代的进步和国家的富强,但是我觉得这不是很好.像智能家居,以前都是扫地现在都是自动吸尘器,为什么现在什么宅的人那么多,而且大多都是年轻人,网络是那么发达,而且网络上的信息量很大,而且充满很多诱惑性的东西,虽然可以了解一些知识,但是负面的影响也是蛮大的.比如说高科技的电脑辐射,大家都知道电脑的辐射是最厉害的,因为里面电子元件的原因,但是有一颗电子元件有源晶振它是没辐射的,已经通过了欧盟检测指令.是没有辐射的,因为有源晶振采用的封装外壳都是无铅环保材料,里面的集成电路水晶片是采用天然水晶AT切割而成,而不是人工培植.现在市场上大多都是国内厂家自主生产而成,由于成本的增加,晶振的水晶片只能应用人工培植的水晶,所以会有辐射,康比电子所有进口有源晶振都是原厂原装进口,出厂会经过欧盟环保监测和抗辐射监测等十几项指标,正规报关入库,产品质量稳定,性能好.
很多人不明白为什么有些石英晶振一定要有四个引脚,像有源晶振一样基本上都是四个引脚封装.这就是有源晶振的复杂之处,因为晶体里面有电压电路,必须要有四个方位不同的脚位把它的功能运用出来,我们先看一下直插式的有源引脚是怎么定义.
直插式的有源晶振分为两种规格,正方形和长方形它们的引脚分为不一样
1、正方的,使用DIP-8封装,打点的是1脚.
1-NC,4-GND,5-Output,8-VCC.
2、长方的,使用DIP-14封装,打点的是1脚.
1-NC,7-GND, 8-Output,14-VCC.
BTW:
1、电源有两种,一种是TTL,只能用5V,一种是HC的,可以3.3V/5V.
2、边沿有一个是尖角,三个圆角,尖角的是一脚,和打点一致.
有源晶振的规格有几种,普通石英振荡器,温补晶振,压控振荡器,恒温晶振等,其中在电子产品中最常用的就是温补晶振.

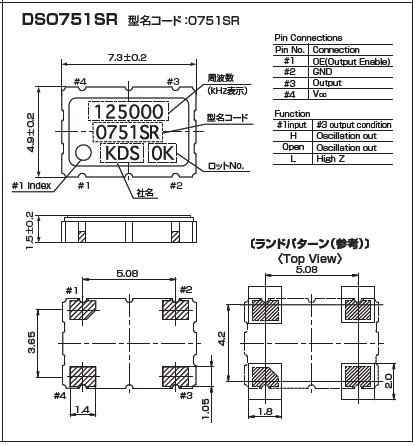

有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压.有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路.相对于无源晶体,有源晶振的缺陷是其信号电平是固定的,需要选择好合适输出电平,灵活性较 差,而且价格高. 有源晶振由石英晶体组成的,石英晶片之所以能当为振荡器使用,是基于它的压电效应.在晶片的两个极上加一电场,会使晶体产生机械变形,在石英晶片上加上 交变电压,晶体就会产生机械振动,同时机械变形振动又会产生交变电场,虽然这种交变电场的电压极其微弱,但其振动频率是十分稳定的.当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时,机械振动的幅度将急剧增加,这种现象称为“压电谐振”.压电谐振状态的建立和维持都必须借助于振荡器电路才能实现.它是一个串联型振荡器,晶体管T1和T2构成的两级放大器,石英晶体XT与电容C2构成LC 电路.在这个电路中,石英晶体相当于一个电感,C2为可变电容器,调节其容量即可使电路进入谐振状态.因此得出该振荡器供电电压为5V,输出波形为方波的理论.
