ConnorWinfield晶振125系列振荡器产品数据手册

来源:http://www.kangbidz.com 作者:康比电子 2024年05月22

ConnorWinfield晶振125系列振荡器产品数据手册
ConnorWinfield晶振125系列GPS训练振荡器,GPS定时和同步解决方案
ConnorWinfield的设计工程师在以下方面拥有丰富的经验 定制产品并提供解决方案以满足特定的我们客户的需求。我们可以与您合作,提供满足您定时、同步要求的最佳产品。
全球计时解决方案
ConnorWinfield康纳温菲尔德晶振公司是设计和制造前沿计时和同步产品, 继续提供高级适应变化的技术 电子设备的需求 市场。我们的产品有强大的可靠性历史在无线应用中 CDMA WiMax基站寻呼台到电子商务, 在所有的测试领域测量设备,以及高级军事应用。康纳温菲尔德晶振的时间和 同步解决方案站除了提供卓越的 可靠性和质量。你可以 依靠康纳-温菲尔德 继续为您的 GPS定时需求。
康纳-温菲尔德的全球计时解决方案 集团提供各种各样的全球定位系统训练 专为以下应用设计的参考 要求标准和高性能的应用 精确定时和同步,一般应用于电信,测试和测量,军事
GPS网络计时产品:
康纳·温菲尔德的GPS训练有素 振荡器(GPSDOs)诞生了特别适用于所有精确计时和同步应用需要高端、成本敏感的解决方案。经过结合我们独特设计的全球定位系统 高品质定时接收器 振荡器,康纳-温菲尔德能够 提供各种优质、经济的GPS定时解决方案。这 125系列进口晶振模块为客户提供 精确定时的应用 优化关键技术所需的能力系统性能。
康纳·温菲尔德申请了几年 GPS专业知识由 子公司NavSync,Ltd .创建我们优秀的全科医生训练有素 振荡器。
NavSync专门研究GPS 接收器和接收器产品 针对自定义时序和优化导航应用。他们独特的GPS技术支持跟踪和 在正常情况下不在的区域采购 标准GPS接收机环境, 例如室内和恶劣的城市环境 峡谷;两者的一个重要属性计时和导航应用。
通过与NavSync合作 关于125系列石英晶振的设计 产品,康纳-温菲尔德能够 提供高质量、低成本的GPSDO系列产品可满足任何 应用需求。康纳-温菲尔德 仍然是全球定位系统中唯一的公司 基于定时和同步 产品区域来控制 GPS元素的技术 和振荡器组件 他们的GPSDO设计,给了我们 让客户更加安心 产品的连续性。
Wi125是一款 低成本小型 OEM表面 安装GPS模块 具体来说 为使用而设计 同步和定时。
Wi125包括一个板载, 可编程NCO振荡器 输出合成频率,最高可达30兆赫,由全球定位系统接收器控制
它还有一个自我调查模式 操作,允许接收器输入一个 位置保持模式并继续精确 仅跟踪一颗卫星的定时,输出频率非常精确, 可以实现完全的中国MTIE性能, 可以追踪卫星并提供全球定位系统 弱信号区域的同步,例如 作为室内应用。这降低了 需要高天线位置,通常用于 许多环境
这个模块有一个特别的 小型表面贴装封装(25毫米x 27毫米x4毫米),高度集成只需要最低要求的架构 外部组件便于集成到主机系统中。
1条PPS/10MHz相位校准线
稳定保持
保持恢复
1 PPS和NCO频率输出
GPS/UTC时间/刻度同步至25 ns RMS
稳定可靠的设计,具有长期可用性和多年支持
12通道硬件相关器处理器设计
OEM SM占地面积25x27mm贴片晶振
自动进入滞留状态
失去锁定并进入滞留指示
符合RoHS

ConnorWinfield晶振125系列振荡器产品数据手册
125系列— GPS专业振荡器解决方案

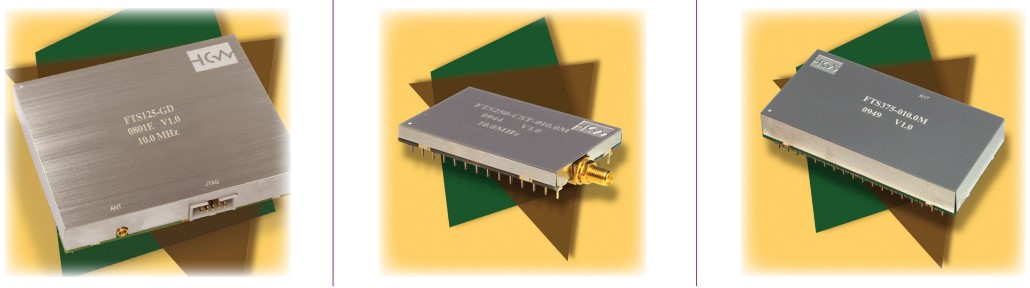

FTS系列模块——FTS系列频率和时间标准模块由混合信号GPS驱动 锁相环。该系列从Connor-Winfield GPS定时接收器提供1 PPS CMOS输出,并产生 一个10MHz CMOS和一个10MHz正弦输出,来自固有的低抖动电压控制晶体振荡器
FTS系列可以锁定从车载GPS接收器或外部10MHz获得的10MHz参考频率 参考或外部1PPS参考。提供报警以指示失锁、保持和天线故障。 车载GPS接收器需要安装在室外的GPS天线,以获得最佳的稳定性和一致的性能。
模式控制输入用于手动切换基准电压和/或保持。用户应用程序 应监控报警输出,并根据需要手动切换模式。
串行I/O线提供对来自GPS接收机的NMEA消息的访问(参考Connor-Winfield的125用户手册。(联系Connor-Winfield销售部门索取副本)。串行I/O线可用于访问GPS 时间戳信息,或验证接收器已从警报状态中恢复。复位用于复位 GPS接收器(如果需要)
FTS125特性:可选振荡器 锁相10.0MHz输出1PPS输出 3个可选参考:GPS、外部 10MHz或外部1PPS 保持 三个报警输出。(失锁,保持 过度和天线故障) 串行输入和输出端口(GPS接收器) 主机复位 +3.3伏电源 商业温度(0-70°C) 符合ITU-T G.811漂移生成屏蔽 遇见中国ETSI的流浪一代 掩模(带OCXO参考) 物理尺寸:4.20英寸x 3.30英寸x 0.72英寸 (106.68毫米x 83.82mm毫米x18.29mm毫米) 固定位置装置;移动定位可用。
FTS250特征:TCXO石英晶体振荡器锁相10.0MHz输出 1 PPS输出 3个可选参考:GPS、外部10MHz或外部1PPS 保持 三个报警输出。(失锁,保持 过度和天线故障) 串行输入和输出端口(GPS接收器) 主机复位 +3.3伏电源 温度范围:-40℃至85℃ 符合ITU-T G.811漂移一代标准 面具 SMA隔板GPS天线连接 物理尺寸:2.8英寸x 1.725英寸x 0.368英寸(71毫米x 43.82mm毫米x 9.34mm毫米) 固定位置装置;移动定位可用。
FTS375特性:OCXO/TCXO锁相10.0MHz输出 1 PPS输出 3个可选参考:GPS、外部 10 MHz或外部1 PPS 保持 三个报警输出。(失锁,保持 过度和天线故障) 串行输入和输出端口(GPS接收器) 主机复位 +3.3伏电源 商业温度(0-70°C) 机械尺寸:3.937英寸x 1.969英寸x 0.708英寸(100毫米x 50mm毫米x17.98mm毫米) 固定位置装置;移动定位可用。
FTS500 Xenith TRB模块
在一个精确计时至关重要的世界里,FTS500 Xenith TBR(时基参考)是 您的DVB/DAB、无线通信、时间戳或任何其他重要计时的最终合作伙伴 应用
Xenith TBR的核心是车载GPS接收器,非常成功 已建立CW25定时接收器。这种GPS引擎与双烤箱系统一起提供 最高质量的时序和同步信号与卓越的保持特性相结合。 有关Xenith TBR模块的更多信息,请访问我们的网站查看高级产品 简单来说,或者为了快速比较产品,请查看背面的产品比较。
振荡器互换性
基于GPS的125系列石英振荡器定时和同步模块 利用康纳-温菲尔德石英晶体振荡器设计50年 提供多种多样的体验 具有高度灵活性和功能性 制品
125系列最初是用 考虑我们最终客户的不同需求。基于 您的应用需求,我们可以轻松定制带有适当振荡器的模块,可满足您的精确的设计要求。
无论您的设计和成本目标是什么,我们都会 擅长创造满足您需求的精确产品
125系列GPSDO产品对比

原厂代码 品牌 型号 频率
OH100-61003CF-010.0M ConnorWinfield晶振 OH100 10MHz
OH100-50503CV-010.0M ConnorWinfield晶振 OH100 10MHz
OH100-50503CF-010.0M ConnorWinfield晶振 OH100 10MHz
OH100-61003CV-010.0M ConnorWinfield晶振 OH100 10MHz
OH100-50503CF-012.8M ConnorWinfield晶振 OH100 12.8MHz
OH100-61003CF-020.0M 晶振厂家 OH100 20MHz
OH100-61003CF-012.8M ConnorWinfield晶振 OH100 12.8MHz
OH100-50503CV-020.0M ConnorWinfield晶振 OH100 20MHz
OH100-71003SV-010.0M ConnorWinfield晶振 OH100 10MHz
OH100-70503CF-024.576M ConnorWinfield晶振 OH100 24.576MHz
OH100-70503CF-020.0M ConnorWinfield晶振 OH100 20MHz
OH100-61005SV-010.0M ConnorWinfield晶振 OH100 10MHz
OH100-71005SV-100.0M ConnorWinfield晶振 OH100 100MHz
OHSM100-60803CF-010.0M ConnorWinfield晶振 OHSM100-60803CF 10MHz
OH100-60503CF-024.576M ConnorWinfield晶振 OH100 24.576MHz
OH100-61003CV-012.8M ConnorWinfield晶振 OH100 12.8MHz
OH100-50503CF-020.0M ConnorWinfield晶振 OH100 20MHz
OHSM100-60803CF-020.0M ConnorWinfield晶振 OHSM100-60803CF 20MHz
OH100-50503CV-012.8M ConnorWinfield晶振 OH100 12.8MHz
OH100-61003CV-020.0M ConnorWinfield晶振 OH100 20MHz
