晶振在压电晶体行业中只是一个产品大类的产品简称关键词,主要名称有以下几种：

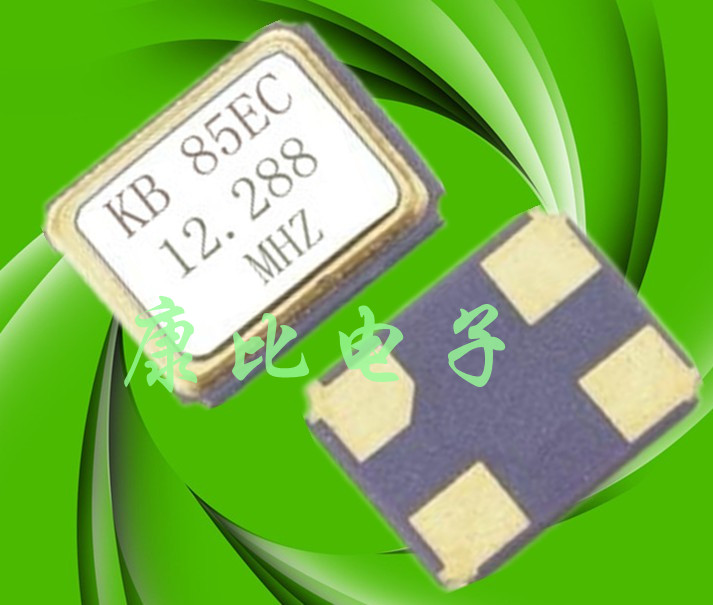

1:压电石英晶体谐振器,接下就无源石英晶体,石英晶振,晶振.

2:压电石英晶体振荡器,但是石英晶体振荡器有分有源晶振,相对来说有源晶振就有分好多种的类别了,比如钟振,压控振荡器（VCXO）,温补振荡器（TCXO）,或者是(VC-TCXO）压控温补振荡器,恒温晶振等相关名词.

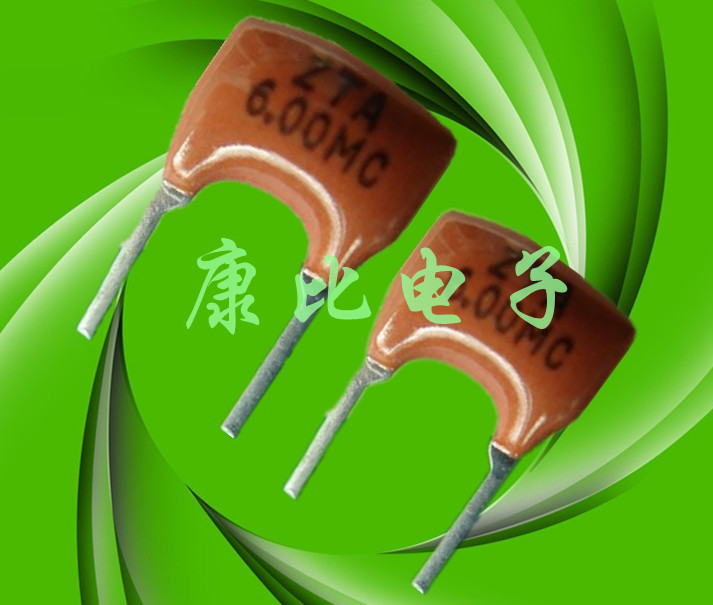

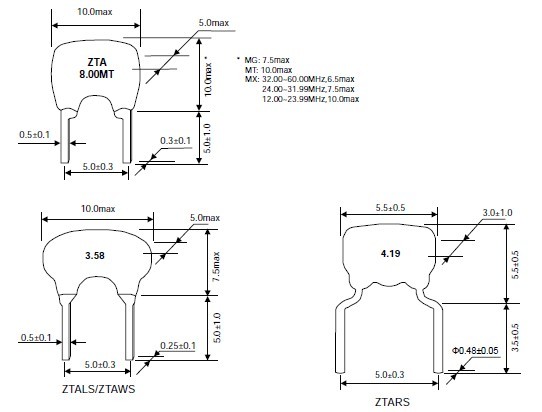

     石英晶振与陶瓷晶振都有分为槽路。另一种为简单的分立RC振荡器。基于晶振与陶瓷谐振槽路的振荡器通常能提供非常高的初始精度和较低的温度系数。RC振荡器能够快速启动，成本也比较低，但通常在整个温度和工作电源电压范围内精度较差，会在标称输出频率的5%至50%范围内变化。但其性能受环境条件和电路元件选择的影响。需认真对待振荡器电路的元件选择和线路板布局。在使用时，陶瓷谐振槽路和相应的负载电容必须根据特定的逻辑系列进行优化。具有高Q值的晶振对放大器的选择并不敏感，但在过驱动时很容易产生频率漂移（甚至可能损坏）。

影响振荡器工作的环境因素有：电磁干扰（EMI）、机械震动与冲击、湿度和温度。这些因素会增大输出频率的变化，增加不稳定性，并且在有些情况下，还会造成振荡器停振。上述大部分问题都可以通过使用振荡器模块避免。这些模块自带压控振荡器、提供低阻方波输出，并且能够在一定条件下保证运行。最常用的两种类型是温补晶振模块和集成RC振荡器（硅振荡器）。晶振模块提供与分立晶振相同的精度。硅振荡晶振体的精度要比分立RC振荡器高，多数情况下能够提供与陶瓷谐振器槽路相当的精度。
选择振荡器时还需要考虑功耗。分立石英振荡器的功耗主要由反馈放大器的电源电流以及电路内部的电容值所决定。CMOS放大器功耗与工作频率成正比，可以表示为功率耗散电容值。比如，HC04反相器门电路的功率耗散电容值是90pF。在4MHz、5V电源下工作时，相当于1.8mA的电源电流。再加上20pF的晶振负载电容，整个电源电流为2.2mA。陶瓷谐振槽路一般具有较大的负载电容，相应地也需要更多的电流。相比之下，晶振模块一般需要电源电流为10mA ~60mA。硅振荡器的电源电流取决于其类型与功能，范围可以从低频（固定）器件的几个微安到可编程器件的几个毫安。一种低功率的硅振荡器，如MAX7375，工作在4MHz时只需不到2mA的电流。在特定的应用场合优化时钟源需要综合考虑以下一些因素：精度、成本、功耗以及环境需求。康比电子在质量中求生存,以创新谋发展,公司成功在2010年研发微孔雾化片,并且成功出样，现已批量生产，此微孔雾化片比原始的陶瓷雾化片最大的差别是电压大大的减少，启动功率也变小，在电脑周边5V的电压就可以工作，这给现代电脑周边的数码产品提供了新的起点，康比公司在今后的日子里会努力的为广大客户提供创新与发展，愿能给更多客户带来便利。
