在北方，大家都知道北方的天气是很干燥的，一些家庭为了防止这种干燥对人体带来的伤害都会用上加湿器，如在加湿器的容器中再加入一些香水，则可使室内气味芳香，可对室内加湿防止疾病的发生。加湿器主要的工作来源于一片小小的雾化片,这种陶瓷雾化片运用很广泛，超声波雾化加湿器在医疗上也起到很大的作用，它还可用于家庭或病房的氧加湿和药物治疗。用于药物治疗时，在雾化片振动作用下，药物流体形成直径为0.5~10μm的雾状颗粒患者通过深呼吸，即可将药物吸到呼吸道患处，用药物的高浓度进行治疗。这对治疗慢性支气管炎，哮喘肺炎等呼吸道疾病有一定疗效。下面我们来看下它的电路原理它由以下三部分组成。
(1)整流电路，(2)电容三点式振荡电路，(3)水位检测保护电路。

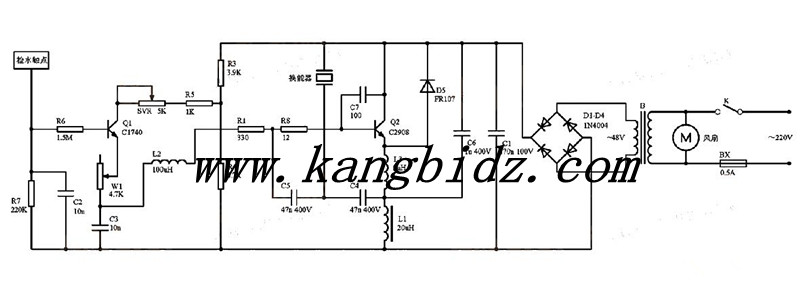

1、整流电路：变压器T把220V交流电降压为50V，经VD1~VD4整流后，输出约60V的脉动值，给超声振荡兼超声输出电路供电。电源指示灯采用发光二极管，R1是二极管的限流电阻。
2、振荡电路：VT1为高频晶体功率管D1163A，陶瓷压电晶体及C2、C3、C4、C5、L1、L2、R3、R4、R6、R7、R8等元件组成电容三点式振荡电路。电路振荡频率由压电换能器固定有频率决定，压电换能器既是振荡电路元件，又是超声振荡功率负载。它的电路特性是，当振荡电路与谐振频率有关的元件数值发生变化，或因超声压电换能器老化使频率响应偏高时，该超声振荡电路可自动协调跟踪，使之始终保持稳定可靠的工作状态，而不必重新调整电路。调节R3和R8可改变高频功率管VT1的工作交流，进而改变超声功率输出量及雾化强度。
3、水位极测保护电路：为了避免微孔雾化片在无水时通电，引起超声压电换能器过热而烧坏，电路中用VT2(C1815)三极管作为贮水水位检测器。当水箱内无水时，设置在压电换能器附近的水位传感器(VT2的基极通过一电阻再接一根裸线)因无感应信号，三极管VT2处于截止状态，振荡兼功率输出的VT1因无基极电流而不起振，当水箱内盛满水时，压电换能器BC(压电晶体)浸入水中，贮水传感线上即获得感应信号，使VT2饱和导通，从而也使VT1获得正常工作所需的基极电流而起振，产生超声雾化作用。超声振荡产生的水雾通过微型彭风机M经风道口吹出。使用中常见的故障是不产生水雾或雾量小。检查路线应为220V交流电源→电源后的保险丝→50V整流电源→VT1基极电压→至VT1，若VT1坏了，应另选用同类高频大功率管替代。加湿器雾化片经常盛水工作，因此机内电路容易受潮，在电路板上易产生白色漏电物，产雾量会随之减少。这时要用棉签蘸上无水酒精清洗电路板，然后用电吹风吹干。由于使用日久因超声压电换能器等元件老化引起产雾量少时，可用减小VT1基极电阻(R3或R4)，增大基极电流的方法增大换能器输出能量，也可通过调换功率管VT1来实现。

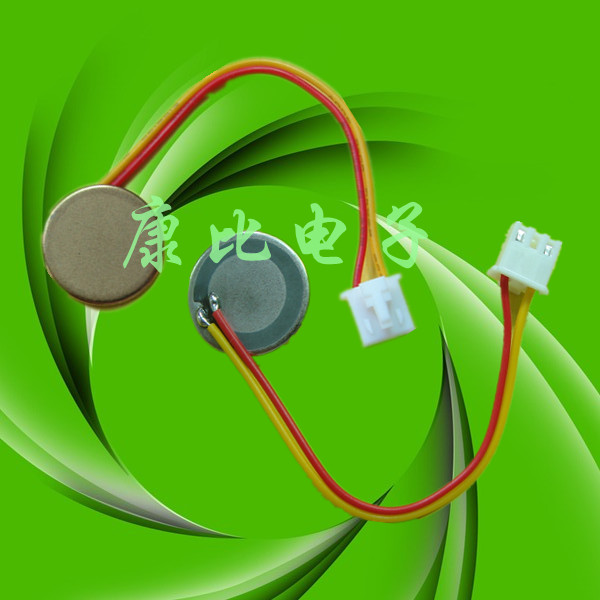

当有水雾产生，但吹不出时，可查吹风电机M和风道是否阻塞。若电机在通电后不转，可在轴内滴些润滑油，以减少启动阻力。这款医疗加湿器是利用陶瓷雾化片的振动使水分解成多个细小的雾化颗粒状，从而达到病人容易吸收的效果，如果想更细小的分解水中的颗粒，微孔雾化片可以做到这点，它能有效的分解出直接1-2微米的水雾，这款产品的应用在我们日常生活中到处可见，比如常说的加湿器，美容仪，加香机，工业散热器，水雾盆栽，医疗设备等等。以成为我们不可或缺的东西。

作者—康比电子
