全球定位系统纪律振荡器(GPSDO)可作为坚固的军用或商用频率参考，允许铯原子钟或Stratum I性能在固定或移动平台上运行。GPSDO石英晶体振荡器产生高度精确的频率(24小时后通常< 5E-12 )，相位噪声性能非常低。采用16-34V电源时，整个组件在+25°C时的功耗低于8W。提供每秒一个脉冲(1PPS)的输出。此外，GPSDO提供了不到9分钟的快速预热。+25°c时的精度为1E-08，接收机提供低至-160dBm的GPS信号跟踪。RS-232可用于通信、控制和状态报告，以及TTL内置测试(BIT)状态输出。有多种选项可用于提供定制的高性能下一代GPS训练频率参考。

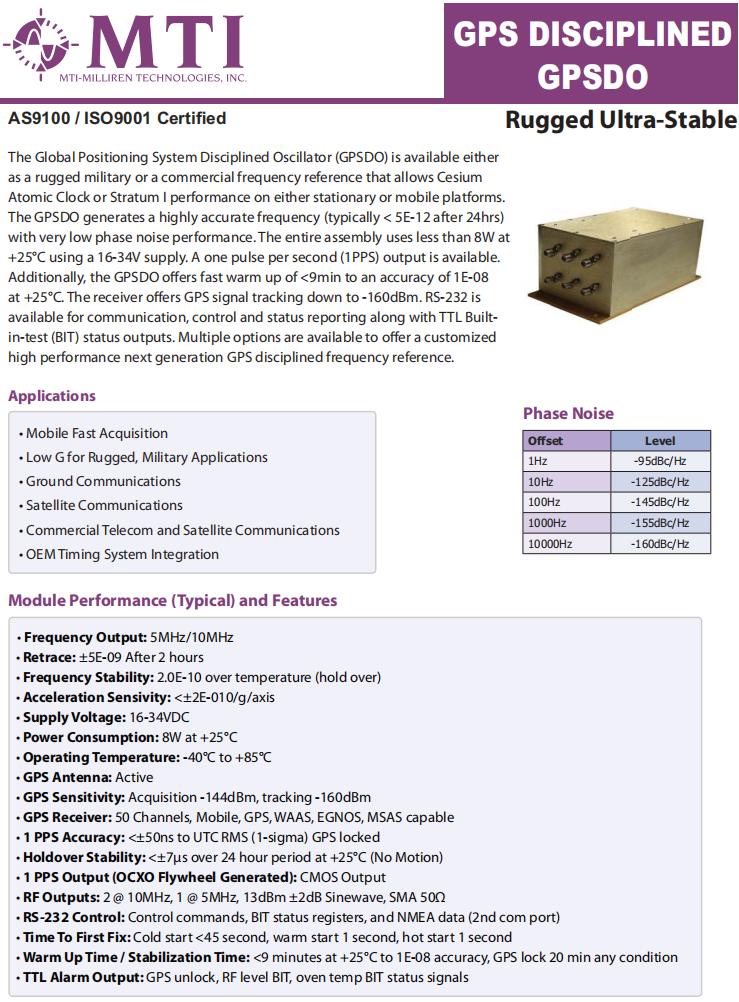

米利伦GPSDO振荡器可作为坚固的军用或商用频率参考

GPSDO产品特点:

频率输出:5MHz/10MHz(提供定制频率选项)

重走:2小时后的5E-09

频率稳定性:2.0E-10过温(保持)

加速度灵敏度: <±2E-010/g/Axis

电源电压:16-34V直流电有源晶振

功耗:+25°C时为8W

工作温度:-40℃至+85℃

GPS天线:活跃的

GPS灵敏度:采集-144 dBm，跟踪-160 dBm

GPS接收器:50个频道，支持手机、GPS、WAAS、EGNOS和MSAS

1 PPS精度: <±50ns to UTC RMS (1-sigma) GPS locked

保持稳定性: <±7μs Over 24 Hour Period at +25°C (No Motion)

1 PPS输出(OCXO飞轮发电):CMOS输出石英晶振

RF输出:2 @ 10MHz，1 @ 5MHz，13dBm 2dB正弦波，SMA 50

RS-232控制:控制命令、位状态寄存器和NMEA数据(第二个com端口)

首次修复的时间:冷启动< 45秒，热启动1秒，热启动1秒。

预热时间/稳定时间: <9 Minutes at +25°C to 1E-08 Accuracy, GPS lock 20 min. any condition.

TTL报警输出:GPS解锁、RF电平位、烤箱温度位状态信号

性能参数可以为特定应用定制。

根据需要，可对所有参数进行测试。

Series	Package (mm)	Frequency Range (MHz)	Typical Thermal Stability (ppb)	Temp Range (°C)	Supply Voltage (V)	Key Features
205	20.7x13.1x10.0	8-200	1000	-40 to +85	12.0	Low Power Consumption, Compact Package
210	18.3x13.2x120	0.032-120	100	-40 to +85	5.0 to 15.0	Stratum III Performance, Low Power Consumption
211	20.7x13.08x10.01	1-200	20	-55 to +95	3.3 to 15.0	Stratum III Performance, Low Cost
212	20.7x13.1x10.0	1-200	20	-55 to +95	3.3 to 15.0	Surface Mount, Low Cost
220	24.8x20.3x12.7	4.8-500	5	-55 to +85	3.3 to 15.0	Low Phase Noise
221	24.8x20.3x12.7	4.8-500	5	-55 to +85	3.3 to 15.0	Low Phase Noise, Surface Mount
222	25.4x25.4x14.4	4.8-100	10	-55 to +95	5.0 to 15.0	Low Phase Noise, Low G Sensitivity
225	101.6x45.7x33.0	4.8-100	5	-55 to +85	3.3 to 15.0	Shock and Vibration Isolated, Radiation Tolerant
230	36.1x27.2x19.4	0.032-60	5	-40 to +80	5.0 to 28.0	Low Phase Noise
240	36.1x27.2x19.4	0.032-60	5	-40 to +80	5.0 to 28.0	Low Phase Noise
250	50.8x50.8x25.4	0.032-60	2	-40 to +80	11.0 to 28.0	Stratum IIIe+ Performance, Connecting Options
260	50.8x50.8x38.1	0.032-30	0.2	-40 to +80	11.0 to 28.0	Stratum IIIe+ Performance, PCB Mount
263	50.8x50.8x25.4	5-10	0.1	-55 to +95	10.0 to 15.0	Rugged, Low G Sensitivity
270	36.1x27.2x19.4	4.8-26	0.2	-20 to +85	12.0	Low Phase Noise, Compact Size
