更多>>石英晶振你不知道的一些内部结构秘密
来源:http://www.kangbidz.com 作者:康比-夏明春 2012年04月30
现如今电子科技技术在高速发展,中国也迎来了电子商务科技的时代,很多电子产品已经融入我们生活之中,人们越来越不开这些电子玩意,由于电子时代的来临从而带动了中国电子元件的发展,晶振行业也在微妙的发展过程中慢慢的崛起,当然很多人还是不了解晶振是什么样的概念,下面我们来简单认识一下石英晶振的一些知识与结构。

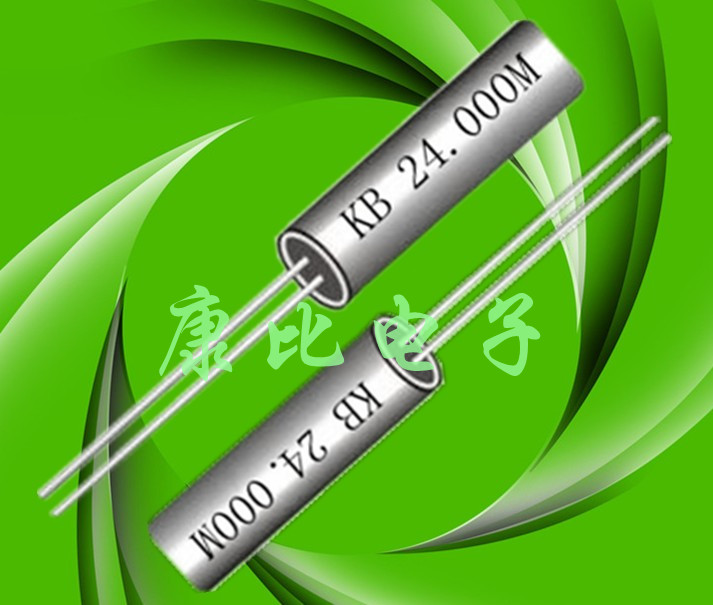

1、 标称频率:晶体技术条件中规定的频率,通常标识在产品外壳上。
2、 工作频率:晶振与工作电路共同产生的频率。
3、 调整频差:在规定条件下,基准温度(25±2℃)时工作频率相对于标称频率所允许的偏差。也是我们通常所说的PPM值,比如10PPM。
4、 温度频差:在规定条件下,在工作温度范围内相对于基准温度(25±2℃)时工作频率的允许偏差。
5、 老化率:在规定条件下,晶体工作频率随时间而允许的相对变化。以年为时间单位衡量时称为年老化率。
6、 静电容:等效电路中与串联臂并接的电容,也叫并电容,通常用C0表示。
7、 负载电容:与压电石英晶振一起决定负载谐振频率fL的有效外界电容,通常用CL表示。
负载电容系列是:8PF、12PF、15PF、20PF、30PF、50PF、100PF。
只要可能就应选推荐值:10PF、20PF、30PF、50PF、100PF。
8、 负载谐振频率(fL):在规定条件下,晶体与一负载电容相串联或相并联,其组合阻抗呈现为
电阻性时的两个频率中的一个频率。在串联负载电容时,
负载谐振频率是两个频率中较低的一个,在并联负载电容时,则是两个频率中较高的一个。
9、 动态电阻:串联谐振频率下的等效电阻。用R1表示。
10、 负载谐振电阻:在负载谐振频率时呈现的等效电阻。用RL表示。
RL=R1(1+C0/CL)2
激励电平可选值有:2mW、1mW、0.5mW 、0.2mW、0.1mW、50μW、20μW、10μW、1μW、0.1μW等
11、 基频:在振动模式最低阶次的振动频率。
12、 泛音:晶体振动的机械谐波。泛音频率与基频频率之比接近整数倍但不是整数倍,
这是它与电气谐波的主要区别。泛音振动有3次泛音,5次泛音,7次泛音,9次泛音等。
作者—康比电子

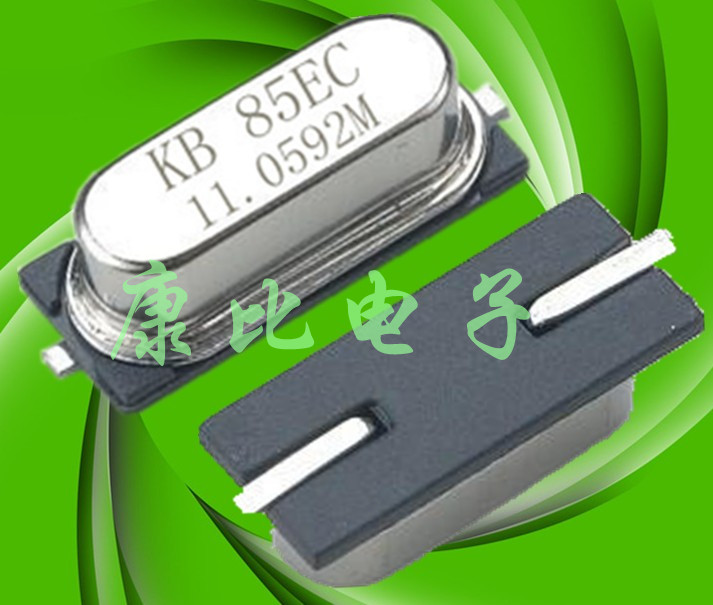

1、 标称频率:晶体技术条件中规定的频率,通常标识在产品外壳上。
2、 工作频率:晶振与工作电路共同产生的频率。
3、 调整频差:在规定条件下,基准温度(25±2℃)时工作频率相对于标称频率所允许的偏差。也是我们通常所说的PPM值,比如10PPM。
4、 温度频差:在规定条件下,在工作温度范围内相对于基准温度(25±2℃)时工作频率的允许偏差。
5、 老化率:在规定条件下,晶体工作频率随时间而允许的相对变化。以年为时间单位衡量时称为年老化率。
6、 静电容:等效电路中与串联臂并接的电容,也叫并电容,通常用C0表示。
7、 负载电容:与压电石英晶振一起决定负载谐振频率fL的有效外界电容,通常用CL表示。
负载电容系列是:8PF、12PF、15PF、20PF、30PF、50PF、100PF。
只要可能就应选推荐值:10PF、20PF、30PF、50PF、100PF。
8、 负载谐振频率(fL):在规定条件下,晶体与一负载电容相串联或相并联,其组合阻抗呈现为
电阻性时的两个频率中的一个频率。在串联负载电容时,
负载谐振频率是两个频率中较低的一个,在并联负载电容时,则是两个频率中较高的一个。
9、 动态电阻:串联谐振频率下的等效电阻。用R1表示。
10、 负载谐振电阻:在负载谐振频率时呈现的等效电阻。用RL表示。
RL=R1(1+C0/CL)2
激励电平可选值有:2mW、1mW、0.5mW 、0.2mW、0.1mW、50μW、20μW、10μW、1μW、0.1μW等
11、 基频:在振动模式最低阶次的振动频率。
12、 泛音:晶体振动的机械谐波。泛音频率与基频频率之比接近整数倍但不是整数倍,
这是它与电气谐波的主要区别。泛音振动有3次泛音,5次泛音,7次泛音,9次泛音等。
作者—康比电子
