声表面滤波器它是一种滤波频率杂质的压电元件,主要用于家用电器等方面,由于它的内部结构复杂,很多朋友不是很了解,下面我们来看下声表滤波器它的内部示意图是怎样的，滤波器是以石英、铌酸锂或钎钛酸铅等压电晶体为基片，经表面抛光后在其上蒸发一层金属膜，通过光刻工艺制成两组具有能量转换功能的交叉指型的金属电极，分别称为输入叉指换能器和输出叉指换能器。当输入叉指换能器接上交流电压信号时，压电晶体基片的表面就产生振动，并激发出与外加信号同频率的声波，此声波主要没着基片的表面的与叉指电极升起的方向传播，故称为声表面波，其中一个方向的声波被除数吸声材料吸收，别一方向的声波则传送到输出叉指换能器，被转换为电信号输出。
声表面谐振器具有工作频率高、通频带宽、选频特性好、体积小和重量轻等特点，并且可采用与集成电路相同的生产工艺，制造简单，成本低，频率特性的一致性好，因此广泛应用于各种电子设备中。
在声表面波滤波器中，信号经过电-声-电的两次转换，由于基片的压电效应，则叉指换能器具有选频特性。显然，两个叉指换能器的共同作用，使声表面滤波器的选频特性较为理想。

SAW滤波器的主要特点是设计灵活性大、模拟/数字兼容、群延迟时间偏差和频率选择性优良（可选频率范围为10MHz～3GHz）、输入输出阻抗误差小、传输损耗小、抗电磁干扰（EMI）性能好、可靠性高、制作的器件体小量轻，其体积、重量分别是陶瓷介质滤波器的1/40和1/30左右，且能实现多种复杂的功能。SAW滤波器的特征和优点，适应了现代通信系统设备及便携式电话轻薄短小化和高频化、数字化、高性能、高可靠等方面的要求。其不足之处是所需基片材料的价格昂贵，对基片的定向、切割、研磨、抛光和制造工艺要求高。受基片结晶工艺苛刻和制造精度要求严的影响，日本富士通、三洋电器、丰田等少数几家掌握压电基片生产技术的制造商垄断了世界SAW滤波器市场。日本富士通公司控制了移动电话用小型射频SAW滤波器全球市场40％左右的份额，目前其年产量在1.5亿只以上，最小的产品尺寸已达到2.5mm×2mm，重22mg，集倒装式组件和专利谐振器型滤波器设计于一体，使滤波器性能突破性飞跃。三洋电器公司是世界最大的视听家电制造商之一，为保持其价格上的优势，该公司在我国深圳设有组装厂，年产5000万只。丰田汽车公司主要生产移动通信用SAW滤波器，可提供30多种标准型产品，均适用于表面安装。

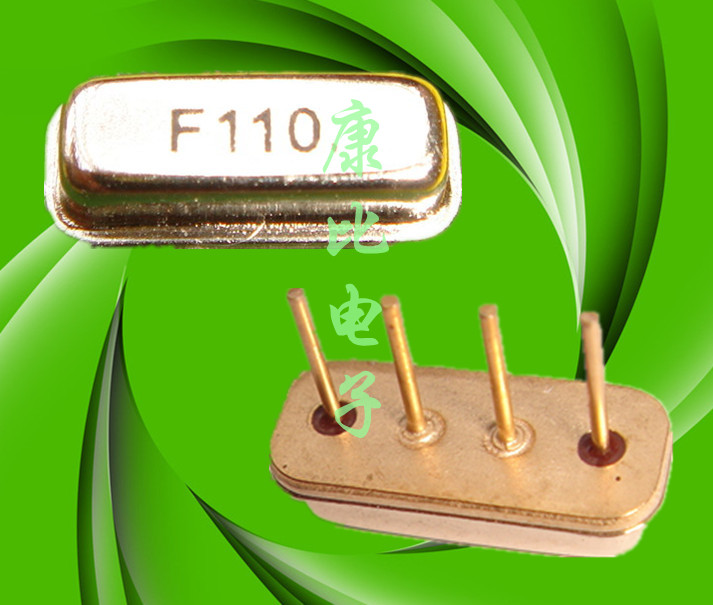

康比电子生产的声表谐振器具有体积小,性能稳定,电路简单,成本低等特点。产品广泛应用于电视系列,卫星通讯,移动系统,无线传呼,计算机及报警系统等领域,其中定时器,遥控器用的声表面谐振器为最新推出产品。
