更多>>陶瓷晶振CRB455E在遥控器上起到什么作用
来源:http://www.kangbidz.com 作者:kangbidz 2012年06月01
随着中国电子业的发展,晶振的用处都随处可见,大到通讯设备和航空领域,小到日常生活中的用品,像手机,电话机,还有遥控器很多很多地方都能见到。下面我为大家简单介绍一下家电、遥控器上面用到的陶瓷晶振。
首先我们先了解一下陶瓷谐振器455E的规格简介.
一. 范围
本规格包括了微处理器时钟振荡用455KHZ陶瓷谐振器的特性
二. 规格书编号:JZY20040335

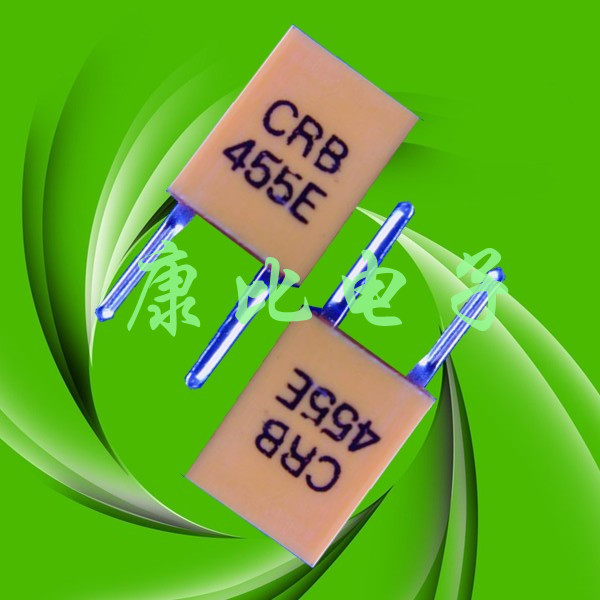

三. 产品型号:CRB455E
四. 电特性:
1 谐振器频率精度:455±2KHZ
2 谐振阻抗:20Ωmax
3 电容量:100PF±0.5%
4 谐振频率温度稳定性: ±0.3%(-20℃ —— +80℃)max
5 耐电压: 50V DC max
6 输入最大电压:15Vp-p max
7 绝缘电阻:10MΩ(100V﹑ DC)max
五. 测试条件
1 引出线拉力:负载1kg。
2 振动:600-3300HZ 变频,振幅 1.5mm.小时。
3 跌落:随机抽样,将谐振器跌落于 30cm高水泥地面。
4 焊接:锡槽内锡液温度为 230℃ ±5℃,焊接时间为5 秒±0.5。
5 耐焊接温度:锡槽内锡液温度为 350℃±10℃,焊接时间为3 秒,
谐振器引出线浸入锡液面至离外壳 2mm 处为极限,试验后恢复1 小时再测量。
6 抵抗湿热度:温度40℃±2℃,湿度90%,时间为100 小时。
7 环境温度:-20—80℃。
8 贮存温度:-40—85℃。
9 测试结果:在以上的许可工作条件下测试,谐振器的频率可维持
在455KHZ ±2KHZ,且工作稳定正常。
10 产品老化率:±0.5% max。
六.测试电路:谐振频率按图所示的标准电路进行测试。
455E陶瓷谐振器,是一种压电元器件,类似于石英晶体谐振器,可以把电能转换为
机 械能,也可以把机械能转换为电能。具有对激励信号频率十分敏感的突出
特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机
械能的转换会发生在谐振器的谐振频率上。
康比电子 CRB455E谐振器系列(与村田 CSB 系列相容)提供给工程师一个低
频段的谐振元器件,频率范围在 190kHz 至 1250kHz,频率公差为 ±0.5%.由于CRB455E陶瓷谐振器是应用面积振荡的压电陶瓷元器件,所以尺寸会因频率不同而不同.特殊的频点及引脚定义只是可与康比电子业务部联系.康比独特的封装技术,实现了千赫兹规格封装技术.
作者—康比电子
首先我们先了解一下陶瓷谐振器455E的规格简介.
一. 范围
本规格包括了微处理器时钟振荡用455KHZ陶瓷谐振器的特性
二. 规格书编号:JZY20040335
三. 产品型号:CRB455E
四. 电特性:
1 谐振器频率精度:455±2KHZ
2 谐振阻抗:20Ωmax
3 电容量:100PF±0.5%
4 谐振频率温度稳定性: ±0.3%(-20℃ —— +80℃)max
5 耐电压: 50V DC max
6 输入最大电压:15Vp-p max
7 绝缘电阻:10MΩ(100V﹑ DC)max
五. 测试条件
1 引出线拉力:负载1kg。
2 振动:600-3300HZ 变频,振幅 1.5mm.小时。
3 跌落:随机抽样,将谐振器跌落于 30cm高水泥地面。
4 焊接:锡槽内锡液温度为 230℃ ±5℃,焊接时间为5 秒±0.5。
5 耐焊接温度:锡槽内锡液温度为 350℃±10℃,焊接时间为3 秒,
谐振器引出线浸入锡液面至离外壳 2mm 处为极限,试验后恢复1 小时再测量。
6 抵抗湿热度:温度40℃±2℃,湿度90%,时间为100 小时。
7 环境温度:-20—80℃。
8 贮存温度:-40—85℃。
9 测试结果:在以上的许可工作条件下测试,谐振器的频率可维持
在455KHZ ±2KHZ,且工作稳定正常。
10 产品老化率:±0.5% max。
六.测试电路:谐振频率按图所示的标准电路进行测试。
455E陶瓷谐振器,是一种压电元器件,类似于石英晶体谐振器,可以把电能转换为
机 械能,也可以把机械能转换为电能。具有对激励信号频率十分敏感的突出
特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机
械能的转换会发生在谐振器的谐振频率上。
康比电子 CRB455E谐振器系列(与村田 CSB 系列相容)提供给工程师一个低
频段的谐振元器件,频率范围在 190kHz 至 1250kHz,频率公差为 ±0.5%.由于CRB455E陶瓷谐振器是应用面积振荡的压电陶瓷元器件,所以尺寸会因频率不同而不同.特殊的频点及引脚定义只是可与康比电子业务部联系.康比独特的封装技术,实现了千赫兹规格封装技术.
作者—康比电子
