小尺寸使系统设计人员能够保持产品简洁紧凑，但与相同组件的较大版本相比，尺寸减小是以性能为代价的。对于高速计算和运算，许多应用要求极低的抖动参考时钟。系统设计者评估权衡和替代方案，以寻找尺寸和均方根相位抖动性能的最佳组合。一些应用程序使用如此低的抖动技术包括光模块、云计算、网络、数据存储、PCIe-5/6、 100G/200G/400G/800G以太网和其他射频应用。时钟振荡器AK2APAF1-156.2500T3超低抖动6G常用晶振
第一代差分时钟解决方案

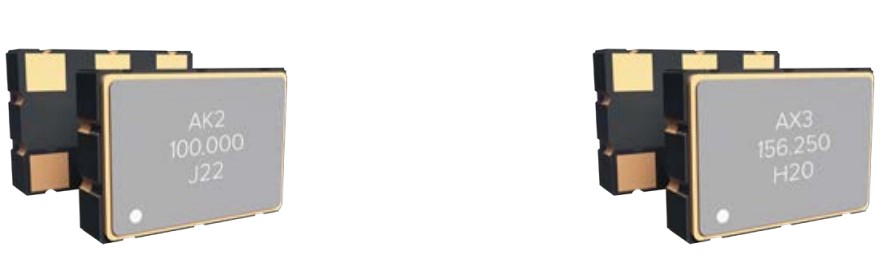

Abracon发布了第一代AK2和AX3系列，作为ClearClock家族的一部分超低抖动石英晶体振荡器。这些第三泛音解决方案是为了跟上对100至200MHz小封装时钟解决方案的需求；尤其是PCI Express，光收发器、数据存储和网络设计。提供Abracon ClearClock解决方案 LVPECL、LVDS和HCSL在此频率范围内的输出。

第二代差分时钟解决方案

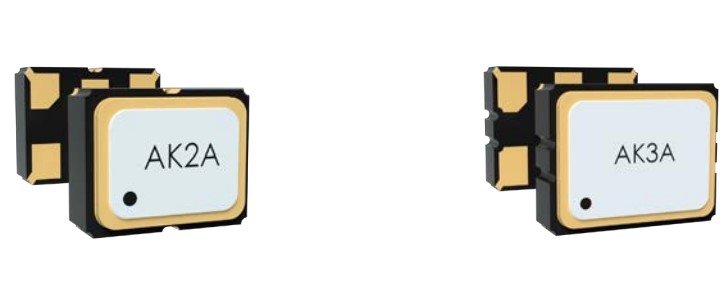

随着新型振荡器IC技术的发展，Abracon发布了下一代 ClearClock振荡器：AK2A和AK3A系列。匹配AK2的较小尺寸(2.5x2.0毫米)和AX3 (3.2x2.5毫米)，有源晶振AK2A和AK3A系列提供了改进的均方根相位抖动性能，而不牺牲其紧凑的外形。例如，在156.25MHz载波上频率，AK3A为其HCSL输出提供了72fs的典型均方根抖动，比AX3有所改进载波带宽为12kHz至20MHz时的典型113fs RMS抖动性能

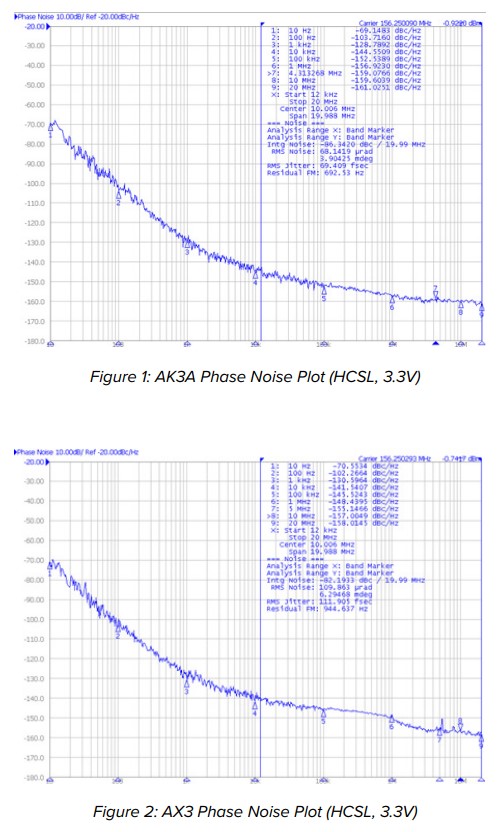

仔细看看这个例子，AK3A的尺寸为3.2x2.5毫米，典型值为72fs 失调带宽为12kHz至20MHz(以载波频率为基准)时的均方根抖动最大规格限值为100 fs。均方根相位抖动是一个时域参数，由下式得出相位噪声(频域)测量。图1和图2显示了的相位噪声图对应的AK3A和AX3零件号(AK 3 Haq 1-156.25MHz和AX3HAQ1-156.25MHZ)。进口晶振这两者器件工作电压为3.3V，差分HCSL输出为156.25MHz。注意在频率偏移时从100kHz开始，AK3A的相位噪底低于AX3，在a时达到-161dBc/Hz 20MHz偏移。时钟振荡器AK2APAF1-156.2500T3超低抖动6G常用晶振

AK3A vs AX3 RMS Phase Jitter (HCSL, 3.3V, 156.25MHz, Typical)
AK3A (Gen II)	AX3 (Gen I)
69.4 fs	111.9 fs

AK3A与AX3 RMS相位抖动的关系

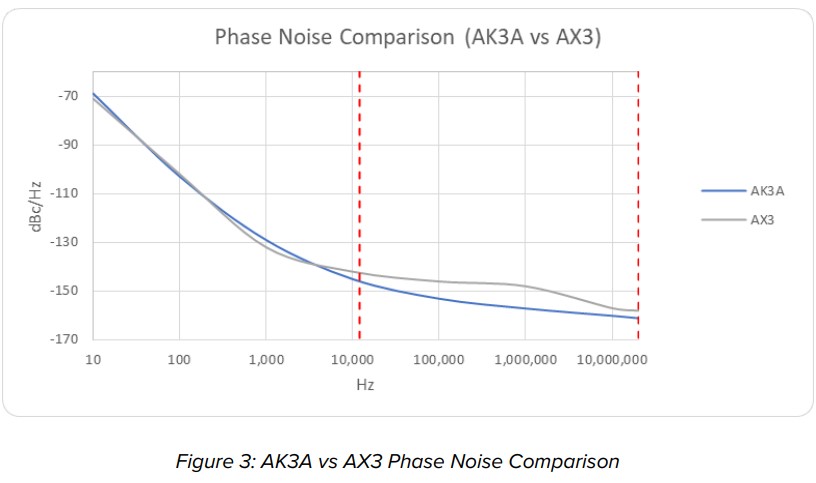

相位噪声的差异在图3中更加明显，图3给出了两个相位噪声图在同一块土地上。AK3A的较低相位噪声曲线改善了均方根相位抖动 (12kHz - 20MHz)。AK3A解决方案非常适合要求100 fs最大均方根值的最终应用抖动性能。时钟振荡器AK2APAF1-156.2500T3超低抖动6G常用晶振

Abracon的ClearClock振荡器系列有多种输出逻辑类型，包括HCSL、 LVDS和LVPECL差分晶振。上面的AK3A示例描述了HCSL输出的性能。

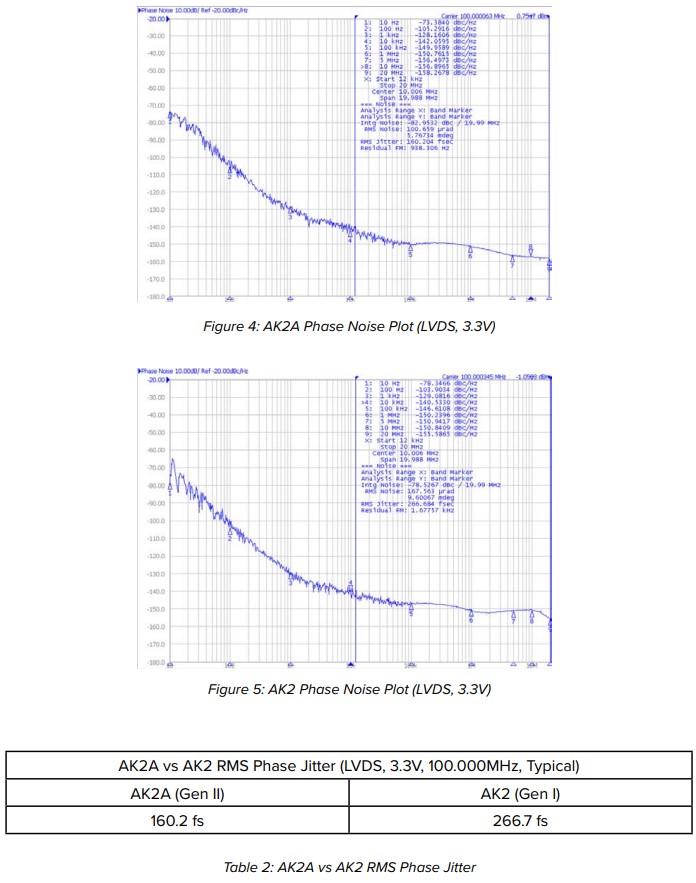

同样，与第一代同类产品[AK2]相比，AK2A石英晶振系列显著改善了均方根抖动。图4和图5显示了AK2A和AK2系列之间的差异 100 MHz时(LVDS输出)。
时钟振荡器AK2APAF1-156.2500T3超低抖动6G常用晶振

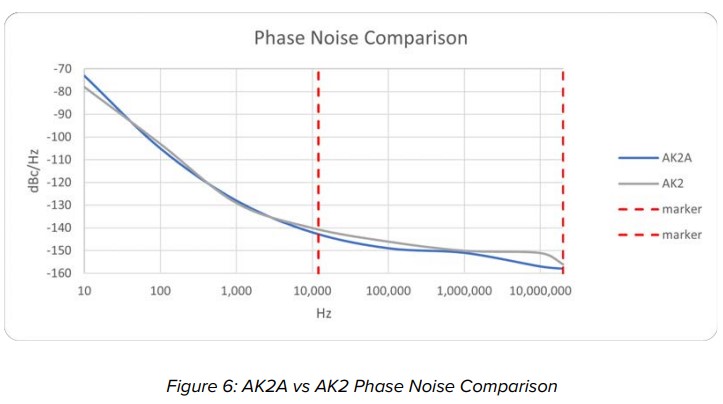

时钟振荡器AK2APAF1-156.2500T3超低抖动6G常用晶振，与AK3A类似，当观察时，相位噪声性能的改善更加明显相对于载波频率偏移12kHz至20MHz时的测量下限差异，如所示图6。

下表3和表4列出了上述所有器件的特定均方根相位抖动性能。它应当注意，相位噪声性能将随着载波频率、电源电压，封装尺寸和输出逻辑。表3和表4中的百分比改进清楚地描述了随着ClearClock系列从第一代发展而来，均方根抖动性能显著提高到第二代。时钟振荡器AK2APAF1-156.2500T3超低抖动6G常用晶振

AK3A vs AX3 — RMS Jitter Comparison
	AK3A (Gen II)	AX3 (Gen I)	% Reduced
HCSL, 156.250 MHz	69 fs	112 fs	-38%
LVDS, 100 MHz	160 fs	268 fs	-40%
LVDS, 156.25MHz	81 fs	119 fs	-32%

Table 3: AK3A vs AX3 RMS Phase Jitter (Vdd = 3.3V, Typical)

AK2A vs AK2 — RMS Jitter Comparison
	AK2A (Gen II)	AK2 (Gen I)	% Reduced
HCSL, 100 MHz	152 fs	181 fs	-16%
LVDS, 100 MHz	160 fs	267 fs	-40%
LVDS, 156.25MHz	83 fs	122 fs	-32%

Table 4: AK2A vs AK2 RMS Phase Jitter (Vdd = 3.3V, Typical)

AK2A和AK3A贴片晶振利用下一代振荡器ASIC，确保超低的均方根抖动性能，以轻微的功耗成本。随着最大电流消耗从50 mA（第I代）增加到60 mA（第II代），第二代清除时钟™振荡器是在保持低功耗的同时实现超低均方根抖动的主要候选振荡器。
时钟振荡器AK2APAF1-156.2500T3超低抖动6G常用晶振，系统设计人员需要尖端的解决方案，以优化大小、功率消耗和抖动性能之间的平衡。磨损的清除时钟™振荡器家族提供了一个优秀的组合的小形式因素，低功耗，和超低均方根抖动性能。Gen I [AK2和AX3]和Gen II [AK2A和AK3A]产品均提供高级rms抖动性能；Gen II在156.25MHz载波或以上确保100fs最大rms抖动。
