通常,射频电路以预定的和窄的范围发射和接收无线电波频带.为了避免与其他频带的任何干扰,并改善接收对于长距离传输的灵敏度,总体频率精度可能限制在几十ppm相对于规定的参考射频频率.本章内容主要介绍无线应用中对晶振的要求.
大多数射频接收器或发射器通常使用频率在以下范围内的AT切割晶体13.560兆赫至52.0兆赫,以产生用于产生射频接收的参考频率,或几百MHz甚至在GHz范围内的传输频率.随着基于晶体的参考频率(以ppm为单位测量)的精度转换到射频范围,强烈的要求适用于由产生的基准时钟的频率精度和稳定性水晶.
因此,严格的规范可能适用于频率容差,频率稳定性和石英晶振在客户产品预期寿命内的老化.此外,基于晶体的基准时钟应无杂散频率,杂散频率可能在接近实际射频传输载波的频率上引起不希望的射频传输频率.根据使用的射频/无线标准,不同的总"ppm"预算是有效的.一些射频标准要求总"ppm"预算窄至+/-20ppm,而在另一些标准中+/-40ppm是可以接受.
如何用水晶达到+/-20ppm的"整体"
如果总"ppm"预算仅为+/-20ppm,则意味着MHz谐振器的整体频率稳定性参考时钟包括所有贡献,如+25°C时的频率容差,上的频率稳定性工作温度范围,长期老化和负载电容容差引起的频率牵引应保持在+/-20ppm以下,如果使用晶体,这不是一件容易的事情.
一些射频专用集成电路或射频专用集成电路提供了补偿+25℃频率容差的可能性每个模块频率的负载电容容差引起的频率牵引补偿.可以应用的两种频率补偿方法是微调根据晶体频率或负载产生射频频率的频率合成器射频专用集成电路内部内置晶振负载电容的电容调谐.
如有疑问,射频专用集成电路数据表应包括频率补偿的信息集成电路供应商推荐使用射频芯片的方法.

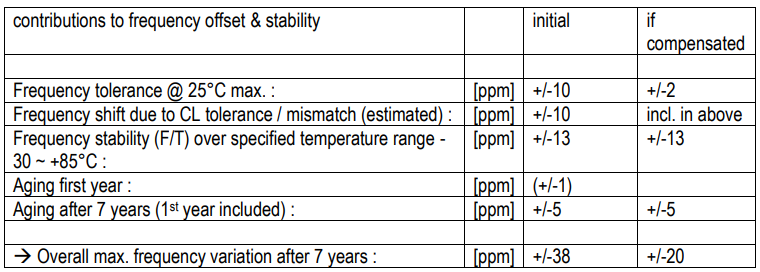

请在下表中找到有助于理解ppm总预算中哪些捐款可选地通过单独的频率补偿来补偿,哪些贡献随温度而变化(即空燃比)或在以下时间无法预测制造(即老化).
例Q26,0-JXS32-CL-10/13-T(-30/+85)-FU-WA-LF:

上例显示,只有取消以下条件,才能达到+/-20ppm的"ppm"限值完成了频率容差和由负载电容容差/失配引起的频移单独地,即每个模块的模块.
然而,频率稳定性和长期老化的贡献不能在生产时间.这就是为什么长期老化的影响在老年人的一生中应该很小最终产品和频率稳定性应从用于无线应用的JXS瓦水晶数据表.
如果贴片晶振频率容差和由于负载电容容差引起的频移的抵消/不匹配不被执行,在上面显示的例子中,包括长期老化在内的"ppm"预算将接近+/-40ppm.
请参考相应射频标准的文件,其中应包含信息可接受的总体"ppm"预算.
请注意,总体"ppm"预算可能取决于射频频率和射频带宽.专用集成电路/射频系统芯片供应商提供的数据表将包含选择合适的建议然而,晶体的整体频率稳定性请考虑上述表格.
