首页进口晶振爱普生晶振VG-4513CA压控晶体振荡器,X1G0041411006,EPSON差分晶振,6G路由器晶振

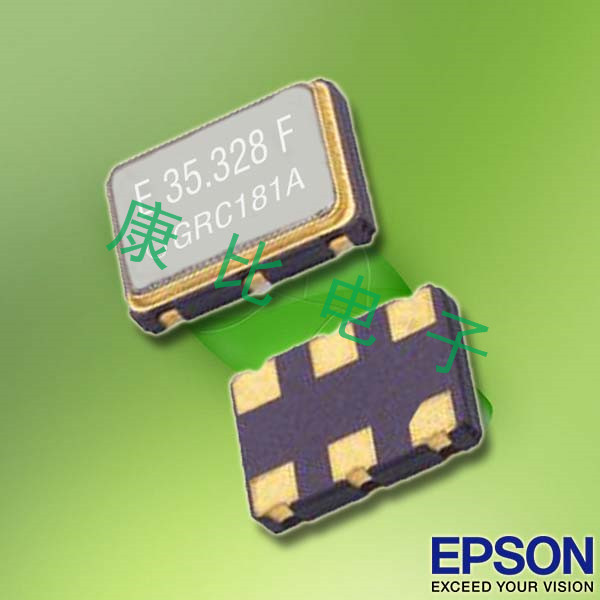

VG-4513CA压控晶体振荡器,X1G0041411006,EPSON差分晶振,6G路由器晶振

产品型号：65737603
频率：148.351648 MHz
尺寸：7.0x5.0mm
产品介绍：VG-4513CA压控晶体振荡器,X1G0041411006,EPSON差分晶振,6G路由器晶振，日本进口晶振，EPSON爱普生株式会社，型号VG-4513CA，编码为：X1G0041411006，频率为：148....

VG-4513CA压控晶体振荡器,X1G0041411006,EPSON差分晶振,6G路由器晶振，日本进口晶振，EPSON爱普生株式会社，型号VG-4513CA，编码为：X1G0041411006，频率为：148.351648 MHz，小体积晶振尺寸：7.0x5.0mm，六脚贴片晶振，VCXO压控晶体振荡器，LV-PECL输出差分晶振，有源晶振，石英晶振，贴片晶振，石英晶体振荡器，无铅环保晶振，工作温度范围：-40℃至+85℃，VG-4513CA差分晶振具有超小型，轻薄型，低抖动，低功耗，低电源电压，低耗能，低损耗，低相位噪声，低电平，高性能等特点。被广泛用于通讯设备，机顶盒，光端机，安防设备及各种频率控制设备上.

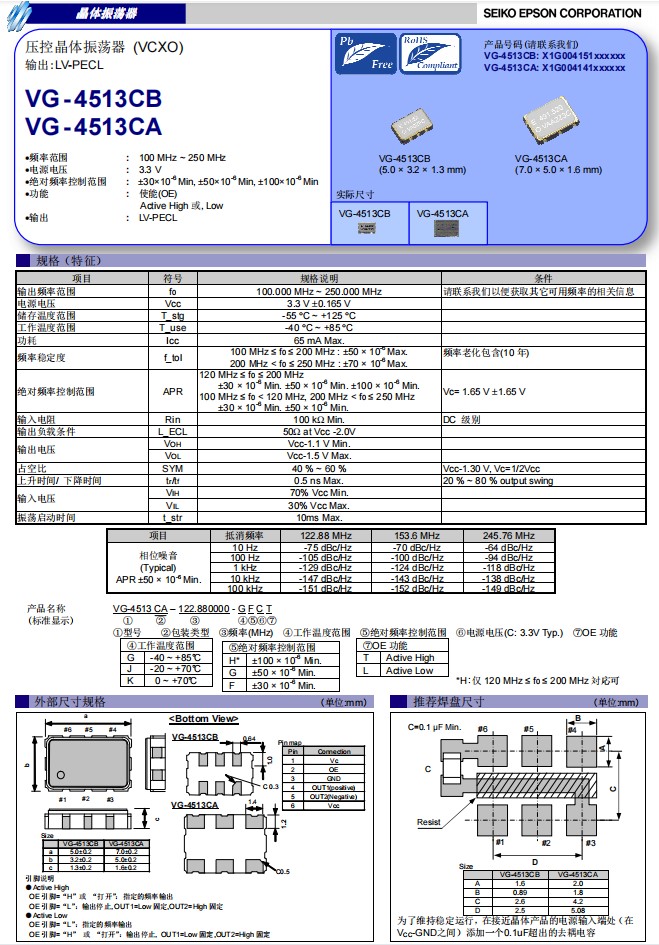

VG-4513CA压控晶体振荡器,X1G0041411006,EPSON差分晶振,6G路由器晶振，参数表

项目	符合	VG-4513CA 规格说明	条件
输出频率范围	f0	100.000 MHz ~ 250.000 MHz	请联系我们以便获取其它基准温度的相关信息
电源电压	Vcc	3.3 V ±0.165 V
储存温度范围	T_stg	-55 °C ~ +125 °C
工作温度范围	T_use	-40 °C ~ +85 °C
功耗	Icc	65 mA Max.
频率稳定度	f_tol	100 MHz ≤ f0 ≤ 200 MHz : ±50 × 10-6 Max. 200 MHz < f0 ≤ 250 MHz : ±70 × 10-6 Max.	频率老化包含（10年）
绝对频率控制范围	APR	120 MHz ≤ f0 ≤ 200 MHz
		±30 × 10-6 Min. ±50 × 10-6 Min. ±100 × 10-6 Min.	Vc= 1.65 V ±1.65 V
		100 MHz ≤ f0 < 120 MHz, 200 MHz < f0 ≤ 250 MHz ±30 × 10-6 Min. ±50 × 10-6 Min.
输入电阻	Rin	100 k? Min.	DC 级别
输出负载条件	L_ECL	50? at Vcc -2.0V
输出电压	VOH	Vcc-1.1 V Min.
输出电压	VOL	Vcc-1.5 V Max.
上升/下降时间	SYM	40 % ~ 60 %	Vcc-1.30 V, Vc=1/2Vcc
上升/下降时间	tr/tf	0.5 ns Max.	20 % ~ 80 % output swing
输入电压	VIH	70% Vcc Min.
输入电压	VIL	30% Vcc Max.
振荡启动时间	t_str	10ms Max.

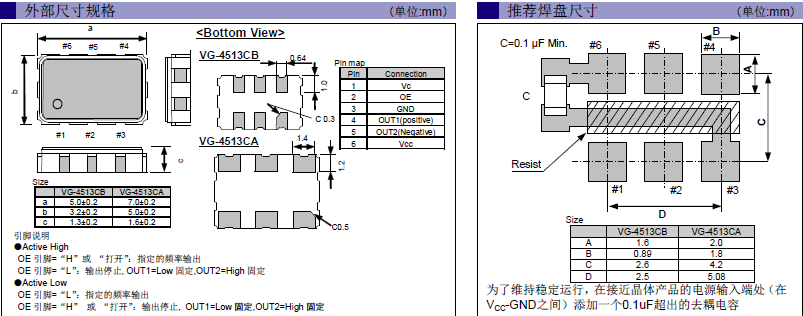

VG-4513CA压控晶体振荡器,X1G0041411006,EPSON差分晶振,6G路由器晶振，尺寸图

VG-4513CA压控晶体振荡器,X1G0041411006,EPSON差分晶振,6G路由器晶振

科技发展对差分晶振的使用日益增多,各大晶振品牌纷纷推出差分晶体振荡器,比如我们所熟悉的KDS晶振,京瓷晶振,NDK晶振,爱普生晶振,IDT晶振等知名品牌.我们都知道差分晶振除了有普通晶振有的功能外,最大的不同就是输出的方式是差分信号.

那么差分晶振的输出是什么意思呢?差分晶振输出是指输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统.这种方式可输送高频,并具有抗噪音强,低抖动等特征.常见的差分输出为LVDS、HCSL、LV-PECL输出。

压控振荡器	型号	频率	频率稳定性	尺寸	输出波形	电压
X1G0041411001	VG-4513CA	122.880000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411002	VG-4513CA	122.880000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411004	VG-4513CA	153.600000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411006	VG-4513CA	148.351648 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411007	VG-4513CA	153.600000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411011	VG-4513CA	122.880000 MHz	GHCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411012	VG-4513CA	148.500000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411013	VG-4513CA	155.520000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411014	VG-4513CA	156.250000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411017	VG-4513CA	100.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411018	VG-4513CA	125.000000 MHz	GGCT	贴片晶振	LV-PECL	3.135 to 3.465 V
X1G0041411019	VG-4513CA	155.520000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411020	VG-4513CA	156.250000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411602	VG-4513CA	200.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041510003	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510004	VG-4513CB	153.600000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510007	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510009	VG-4513CB	153.600000 MHz	GFCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510013	VG-4513CB	125.000000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510016	VG-4513CB	156.250000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
