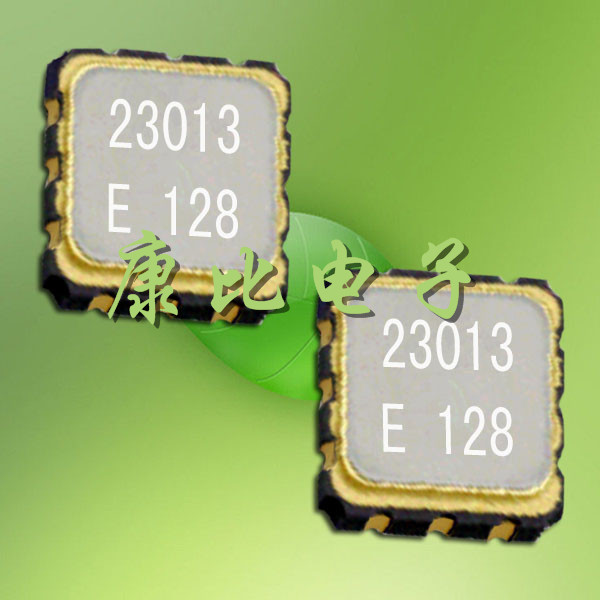

声表面谐振器FS-555,汽车电子晶振,八脚SMD晶振

产品型号：63841268
频率：230~500MHZ

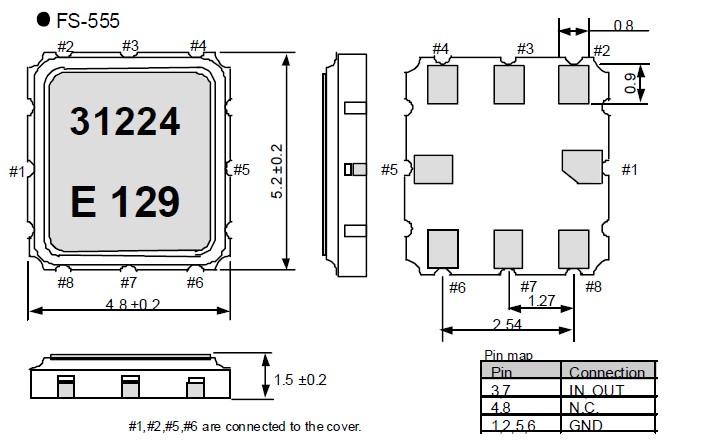

尺寸：4.8*5.2mm
产品介绍：应用于:无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.

声表面谐振器FS-555,汽车电子晶振,八脚SMD晶振因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

项目	记号	FS-555	条件
频率	f_nom	230~500MHZ
电压	ppm	10ppm 20ppm或指定
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-20°C～+70°C
保存温度范围	T_stg	-55°C～+125°C	单件保管一年

如果由频率计数器测量的频率比目标频率高,要增加电容（CL,或Cd以及C 8）的值,以降低频率到目标频率,反之亦然.请检查波形幅度是否改善或没有经过我们调整频率.如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况.该晶体应正常后,谐振点的调整.如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进：
方法1：降低产品线路外部电容（Cd和CG）的值,并通过晶体具有较低负载电容（CL）.
方法2：采用小电阻（RR）的晶体.
方法3：使用镉和CG的不等价的设计.
我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.我们建议您使用上面的方法来节省成本,保证安全.请用频率计数器来测量所述晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进.如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率.请采用晶体具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大.

爱普生科技为一专业之频率组件与感测组件供货商,自年成立以来,始终致力于石英晶体相关谐振器(Crystal)、石英晶体振荡器(Oscillator crystal) 等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术.公司多年来致力于研发创新,部分核心技术是日本业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英频控元件领导者之目标迈进.

自从欧盟颁布各项绿色环保指令（如RoHS）后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.爱普生科技为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求之产品.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.
