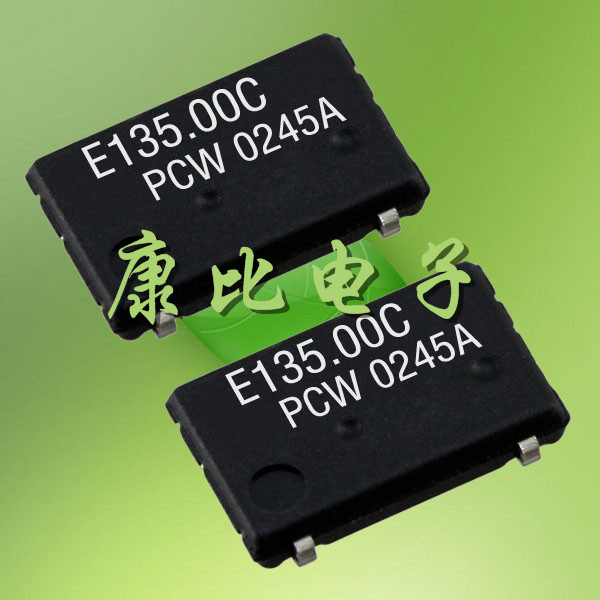

石英晶体振荡器SG-645,PHW,PTW,STW,SHW,PCW,SCW晶振,无铅振荡器,SG-645PCW 128.0000MC0: ROHS

产品型号：19289145
频率：2.21765~135MHZ

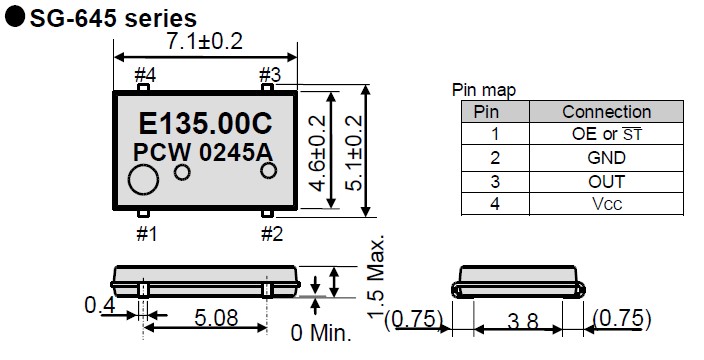

尺寸：5.0*7.0mm
产品介绍：石英晶振应用：数码相机,无线通讯,“SG-645PCW 128.0000MC0: ROHS”,计算机,接口卡,电话,传呼机,遥控器,全球定位系统,MP3,MP4,MP5数码产品系列.

石英晶体振荡器SG-645,PHW,PTW,STW,SHW,PCW,SCW晶振,无铅振荡器贴片有源石英晶振是指在普通无源晶体上增加了电压,“SG-645PCW 128.0000MC0: ROHS”内部集成了相应IC与电容电阻,需要在净化万级车间生产,并且在密封机器设备中焊接加盖,内部封装模式是指在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小.

项目	记号	SG-645	条件
频率	f_nom	2.21765~135MHZ
电压	Vcc	1.8V 3.3V
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-20°C～+70°C
保存温度范围	T_stg	-55°C～+125°C	单件保管一年

“SG-645PCW 128.0000MC0: ROHS”石英晶振生产流程:

1.芯片清洗：
目的再清除芯片表面因硏磨残流的污物、油物,以保证镀银(金)层附着牢固良好.
2.蒸镀(被银):
用真空镀膜原理在洁净的石英芯片上蒸镀薄银(金)层,形成引出电极,并使其频率达到一定范围.
3.上架点胶:
将镀上银（金）电极的芯片装在基座上,点上导电胶,并高温固化,芯片经过镀金Pad (DIP型:支架或弹簧)即可引出电信号.
4.微调:
使用真空镀膜原理,将银(金)镀在芯片表面的银(金)电极上,达到微调晶体谐振器的频率达到规定要求.(插脚类产品产品较常使用)
使用Ar离子轰击芯片表面的金(银)电极,将多余的金(银)原子蚀刻下来,达到微调晶体谐振器的频率达到规定要求.(较适合小型化SMD产品使用)
5. 封焊:
将基座与上盖放置在充满氮气(或真空)的环境中进行封焊,以保证产品的老化率符合要求.
主要封焊方式有：
   ◆ 电阻焊
   ◆ 滚边焊(Seam)
   ◆ 玻璃焊(Frit)
   ◆ 锡金焊(AuSn)

“SG-645PCW 128.0000MC0: ROHS”爱普生科技自成立以来主要以手表、元器件为主要业务,根据市场需求不断变化,公司敏锐地掌握电子产品,首家使石英晶振轻薄短小化、快速光电宽频传输与高频通讯的发展主流,致力于开发小型化、高频与光电领域等产品,与日本同业并驾齐驱.且深耕微机电(MEMS)技术领域,加速导入TF SMD Crystal的量产,藉以扩大公司营收规模并且提升获利空间.

2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.
