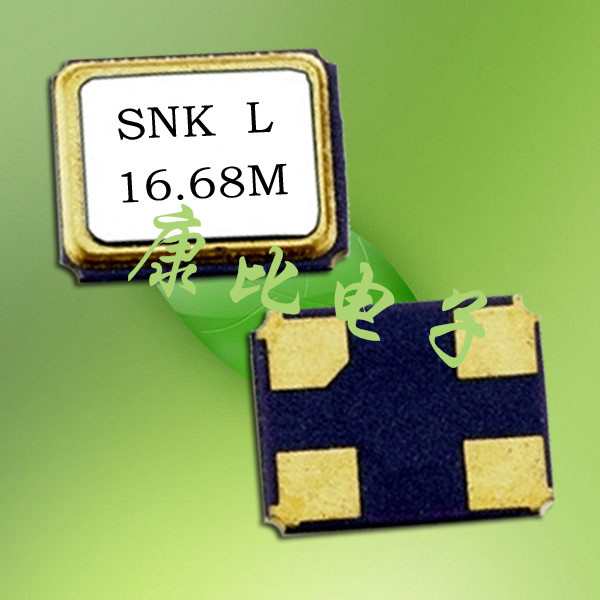

NSK贴片晶振,津绽石英晶体谐振器,NXK-32晶体

产品型号：10840359
频率：12.0~54.0MHZ

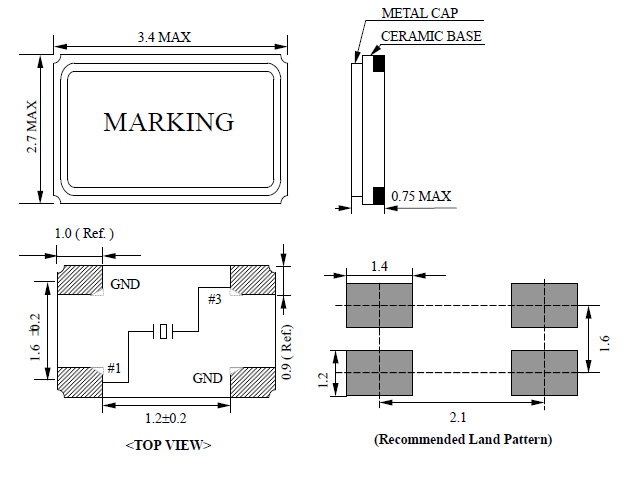

尺寸：3.4*2.7mm
产品介绍：NSK的產品被廣泛地運用在個人計算機、安全系統、通訊、無線應用、遙控單元和消費性電子產品等,並已陸續獲得國內外電腦及通訊大廠認可及使用.

NXK-32晶振体积非常小的贴片晶振器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

型号	NXK-32
频率范围	12.0~54.0MHZ
频率稳定度	A:±100 B:±50 C: ±30 D: ±25
输出电平	CMOS
工作温度	-10℃~+60℃,-20℃~+70℃,或客户要求
保存温度	-40℃~+85℃
负载电容	15pF
精度	5ppm 10ppm 20ppm 30ppm
输出对称	40% ~ 60% or 45% ~ 55%(at 55%V DC)
老化率	±3ppm/year

请测量使用示波器或频率计数器晶体的两个端子的信号,如果频率不在规定范围内,它的输出波形的幅度是不够的（例如超过+/-200ppm的）,请按照步骤2-3步骤2-5.
The formula for Capacitances versus Frequency is as following:该公式的电容与频率是如下：FL = FR * (1 + C1 / 2 * (C0 + CL) ) where该曲线代表电容变化与频率变化（频率pullability）变化的变化：如果由频率计数器测量的频率比目标频率高,要增加电容（CL,或Cd以及C 8）的值,以降低频率到目标频率,反之亦然.请检查波形幅度是否改善或没有经过我们调整频率.如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况.该晶体应正常后,谐振点的调整.如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进：方法1：降低产品线路外部电容（Cd和CG）的值,并通过晶体具有较低负载电容（CL）.方法2：采用小电阻（RR）的晶体.方法3：使用镉和CG的不等价的设计.我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.我们建议您使用上面的方法来节省成本,保证安全.请用频率计数器来测量所述晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进.如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率.请采用晶体具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大.
