      石英晶振,贴片晶振,谐振器NX3225SA,进口SMD晶体,NDK晶振北京经销商

    • 产品型号:96624300
    • 频率:12~150MHZ

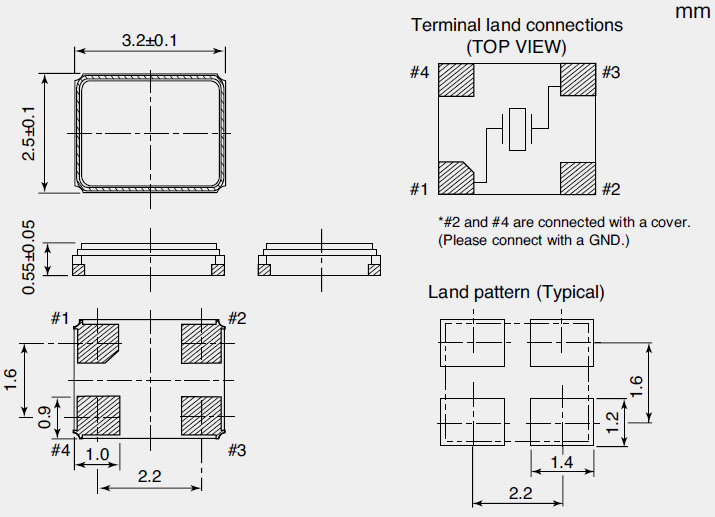

    • 尺寸:3.2*2.5mm
    • 产品介绍:产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、电子数码等高科技行业产品.
    • RoHS RoHS2

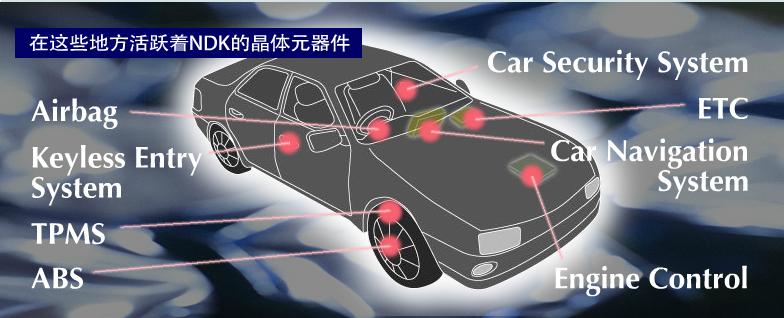

               谐振器NX3225SA,进口SMD晶体,NDK晶振北京经销商超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

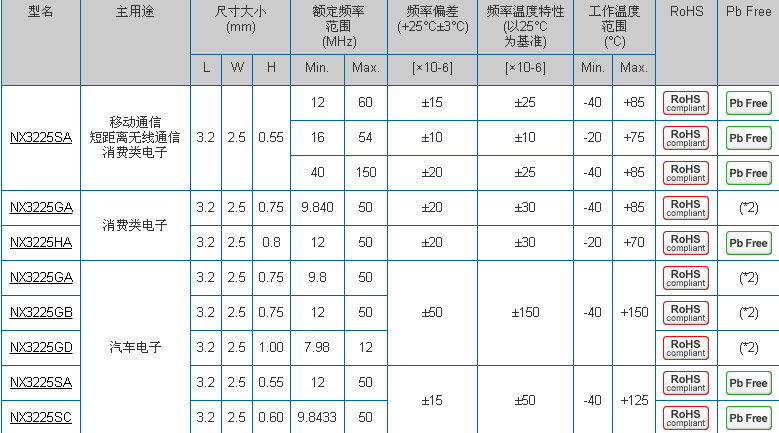

    型号 NX3225SA
    包装(pcs) 3000
    频率范围(MHZ) 12 to 150
    频率公差 Max. ±25 ×10-6 Max. ±50 ×10-6 Max. ±100 ×10-6
    工作温度 0 to +70 0 to +85 0 to +85
    保存温度 –55 to +125
    电源电压(V) +2.5 ± 5 %, +3.3 ± 10 %

    电流消耗
    Enable (mA) Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
    Stand-by (μA) Max. 30 (STAND-BY=GND)
    输出电压(V) VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
    VOH : VCC –1.025 to VCC –0.88    (DC characteristics)
    上升/下降时间(单位:纳秒) Max. 1 (20 to 80% Waveform)
    对称(%) 45 to 55 (at 50% Waveform)
    输出负载(Ω) 50 (Terminated to VCC–2.0V)
    相位抖动 Max. 1 (Offset frequency : 12kHz to 20MHz)

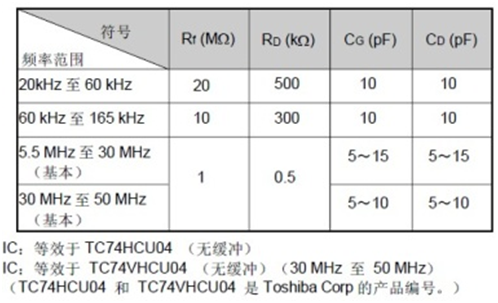

    以下是设计振荡回路:
     产品设计人员在设计振荡回路的注意事项
    1. 驱动能力
    驱动能力说明振荡晶体单元所需电功率,其计算公式如下:
      驱动能力 (P) = i2?Re
    其中i表示经过晶体单元的电流,
    Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2.

    2. 振荡补偿
    除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡.为避免该情况发生,请在电路设计时提供足够的负极电阻.

    3. 负载电容

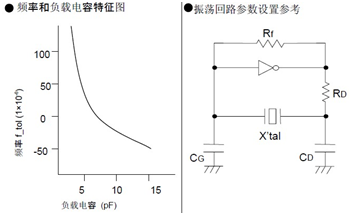

    如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示.电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS.
    其中CS表示电路的杂散电容.
    lspacing=0 cellpadding=0 width="100%" style='width:100.0%;background:white;border-collapse:collapse;mso-yfti-tbllook: 1184'>频率和负载电容特征图器


     NDK的发展:1948 年  在东京都中央区日本桥设立南部商工株式会社,1949 年  开始晶体谐振器的制造、销售,1950 年  公司名变更为日本电波工业株式会社总公司迁移登记至东京都涉谷区大山町.我们拥有广泛的产品规格及客制化服务,应用范围涵盖日常消费产品 (如:网路与通讯产品、智慧家庭和个人电脑)、高阶工业产品和车用电子.在服务上,我们致力于建立深厚的顾客信赖关系及满意度的提升.为达到全面服务客户的需求、製造质量与价格优势,我们在台湾、大陆及泰国皆拥有生产工厂,并且提供多元化的网路服务,配置多国语言能力之销售团队,使我们能够与国际客户群进行有效的沟通,取得客户的支持及认可,国内外客户皆可透过各地的销售办事处和经销商,取得完整即时的需求回应及服务.
    主要产品:
    广泛用途石英晶体(Crystal)
    小型化贴片石英晶体振荡器(SMD XO)
    压控有源晶振(VCXO)
    未来展望
    销售:发展自有品牌及策略性客户、拓展全球化渠道.
    产能:经济化、规模化.
    产品:高频、高精度、轻、薄、短、小.
    制程:标准化、自动化、信息化与弹性化.
    供应链:交期短、库存低.

           深圳康比电子有限公司:
    同时代理国外多个知名品牌晶振系列.日本大真空KDS、爱普生、EPSON、精工、SEIKO、西铁城、CITIZEN、村田、muRata、TDK、NDK.公司产品有:有源晶振、温补晶振、压控振荡器、恒温晶体、VCXO、TCXO、VC-TCXO、SPXO、OCXO.
    本公司产品率先解决了石英晶振、陶瓷晶振、音叉晶体、32.768KHZ等、频率不稳定、不抗跌落、不耐高温等难题,月产量8000万只,成为同行业中的佼佼者,产品远销西欧一带国家、巴西、中国香港、大陆、中国台湾等国内外市场.

           本公司透过与利害相关团体间的沟通,积极落实企业社会责任活动,持续投入社会公益,降低对社会环境之冲击.NDK晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.  不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.
    1、技术支持:全方位技术指导,专业的技术支持让您感受到前所未有的后顾无忧.
    2、客服咨询:专业的销售团队,耐心为您解答任何疑问,让您的消费得到保障.
    3、质量保证,诚信为本,上我司以“以科技为动力,以质量求生存,”为理念.
    4、提升业绩,降低成本为您的产品量身订制,免费取样,为您做到低成本,高效率.
