首页进口晶振京瓷晶振,贴片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振

京瓷晶振,贴片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振

产品型号：24233236
频率：16~60MHZ
尺寸：2.5*2.0mm
产品介绍：京瓷晶振,贴片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振,2520贴片晶振可以说是目前小型数码产品的福音,目前小型的智能手机里面所应用的就是小型的石英晶振,该产...

京瓷晶振,贴片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振,2520贴片晶振可以说是目前小型数码产品的福音,目前小型的智能手机里面所应用的就是小型的石英晶振,该产品适用于无线通讯系统,无线局域网,该系列产品质量轻等产品特点,产品本身编带包装方式,可对应自动贴片机应用,以及高的温度回流焊接(产品无铅对应)为无铅产品.
小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.00２mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确,使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.

京瓷晶振规格	单位	CT2520DB晶振频率范围	石英晶振基本条件
标准频率	f_nom	16.00MHZ~60.0MHZ	标准频率
储存温度	T_stg	-40°C～+105°C	裸存
工作温度	T_use	-30°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kangbidz.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	7PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C—+85°C, DL=100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

CT2520DB晶振编码参数表

原厂编码	厂家	型号	系列	频率	工作温度	e包装/封装	尺寸
CT2520DB19200C0FLHAF	Kyocera	CT2520DB	MHz Crystal	19.2MHz	-30°C ~ 85°C	4-SMD, No Lead	(2.50mm x 2.00mm)
CT2520DB19200C0FLHAF	Kyocera	CT2520DB	MHz Crystal	19.2MHz	-30°C ~ 85°C	4-SMD, No Lead	(2.50mm x 2.00mm)
CT2520DB19200C0FLHAF	Kyocera	CT2520DB	MHz Crystal	19.2MHz	-30°C ~ 85°C	4-SMD, No Lead	(2.50mm x 2.00mm)
CT2520DB26000C0FZZA1	Kyocera	CT2520DB	MHz Crystal	26MHz	-25°C ~ 85°C	4-SMD, No Lead	(2.50mm x 2.00mm)
CT2520DB26000C0FZZA1	Kyocera	CT2520DB	MHz Crystal	26MHz	-25°C ~ 85°C	4-SMD, No Lead	(2.50mm x 2.00mm)
CT2520DB26000C0FZZA1	Kyocera	CT2520DB	MHz Crystal	26MHz	-25°C ~ 85°C	4-SMD, No Lead	(2.50mm x 2.00mm)

石英晶振各项注意事项:
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种SMD晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.京瓷晶振,贴片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振
1:机械振动的影响
当压电晶振,有源晶振等产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
2:PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

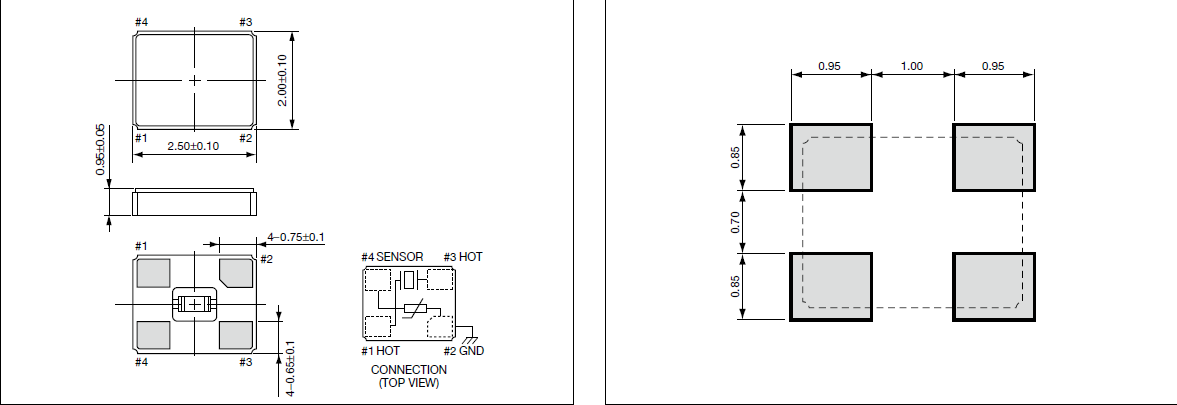

(2)在设计时请参考相应的推荐封装.
(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.
(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存温补晶振,32.768K等晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:
温度:+15°C至+35°C,湿度25%RH至85%RH
(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

京瓷晶振所有的生产线都具备顺应时代变化的速度感.通过融合集团的独特技术.进一步积极创造新产品.开拓新市场.为了回应客户的期待.京瓷石英晶体振荡器,有源晶振.石英晶振 ,压控振荡器,在价格.质量.服务等所有方面都渗透“客户第一”的理念.不断为全球市场奉献新价值.京瓷晶振,贴片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振
为打造能让客户满意的质量.京瓷晶振集团制定了“京瓷晶振质量方针”. 所有业务均根据该京瓷晶振品质方针来开展.力争成为全球信赖的企业.另外.从计划阶段着手.致力于为客户提供满意的产品.
京瓷晶振质量方针:
1.优先考虑地球环境与产品安全.
2.坚持客户第一原则.提供富有魅力的产品与服务.
3.从最初开始.正确地工作.成为全球质量领军企业.
CT2520DB晶振同款级别晶振

系列	频率范围（MHz）	频率偏差	温度特性偏差	温度范围（°C）	外形尺寸长 x 宽x高（mm）
CT1612DB （pdf / 282.0KB）用于移动通信设备 RoHS （pdf / 105.5 KB） REACH （pdf / 906.5 KB）	38.4 - 76.8	±10 @25°C （x10-6）	±12 （x10-6）	-30到+ 85	1.6 x 1.2 x 0.65
CT2016DB （pdf / 102.9KB）用于移动通信设备 RoHS （pdf / 97.8 KB） REACH （pdf / 906.6 KB）	19.2 - 60	±10 @ 25°C （x10-6）	±12 @32°C （x10-6）	-30到+ 85	2.0 x 1.6 x 1.0（0.65）
CT 2520 DB （pdf / 103.9 KB）用于移动通信设备 RoHS （pdf / 97.8 KB） REACH （pdf / 906.6 KB）	16至60	±10 @30℃ （x10-6）	±12 @30°C （x10-6）	-30到+85	2.5 x 2.0 x 1.0
